Installation D2CKEY

Comment souder la puce D2ckey
sur Wii avec chipset D2C ?

d2ckey

Merci à la Team D2CKEY pour la puce d2ckey   :-)

La puce D2CKEY ne sera en vente qu'à partir du 20 octobre 2007, mais XavboxWii fait parti des quelques très rare privilégiés qui ont pus tester la puce en avant première...

Installation de la puce D2ckey

Le montage de la puce D2ckey est réservé exclusivement aux poseurs de puces qui maitrisent parfaitement la soudure très fine...

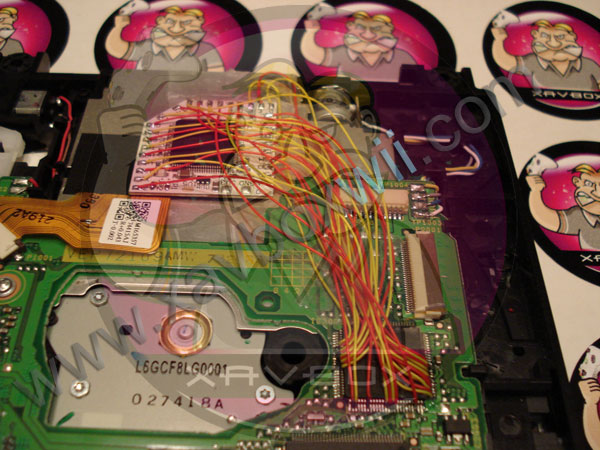

Il y a deux types de montage, mais j'ai choisit le montage officiel de la puce (le plus complexe) pour vous montrer la difficulté de la pose de la puce. En effet, il faudra souder une trentaine de fils sur le chipset...

puce d2ckey

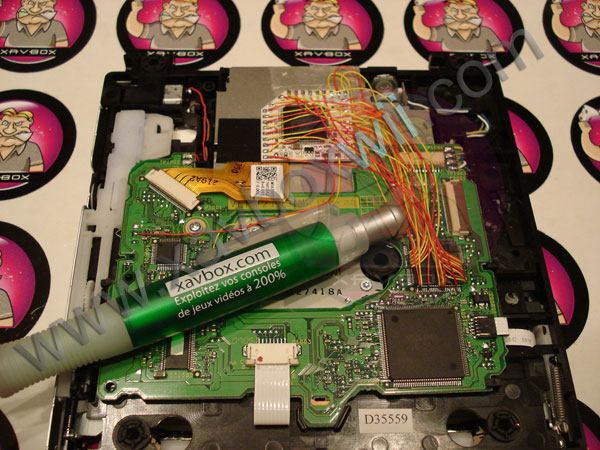

Découvrons les différentes étapes pour la soudure de la D2ckey :

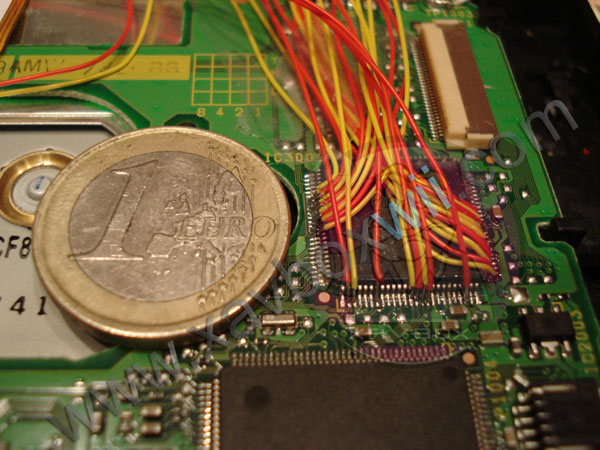

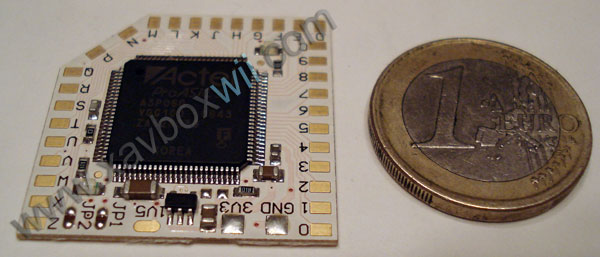

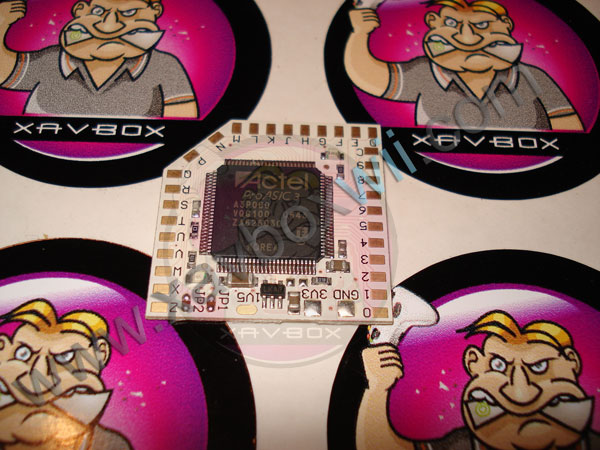

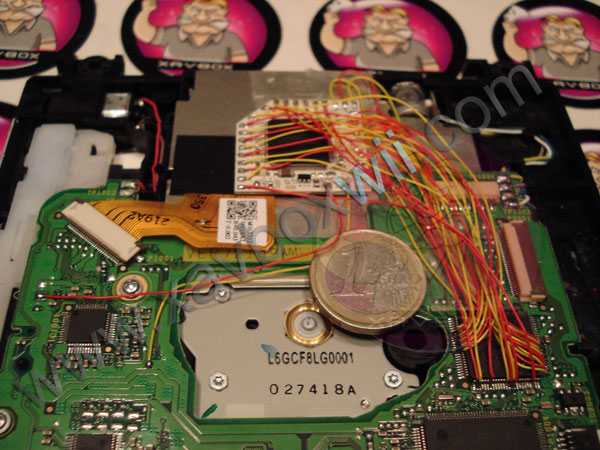

La puce D2ckey et la D2ckey à côté d'une puce de 1 Euro

puce d2ckey
d2ckey

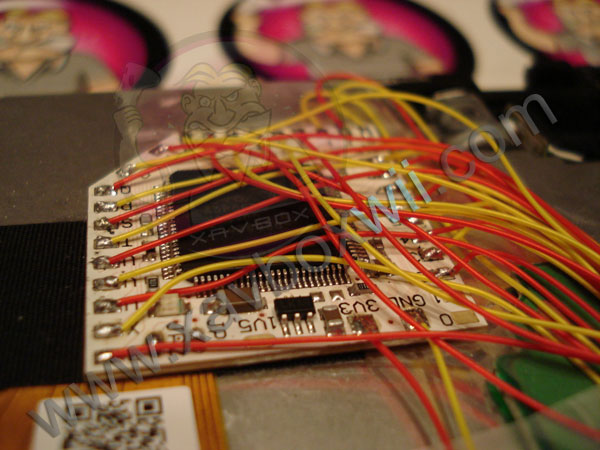

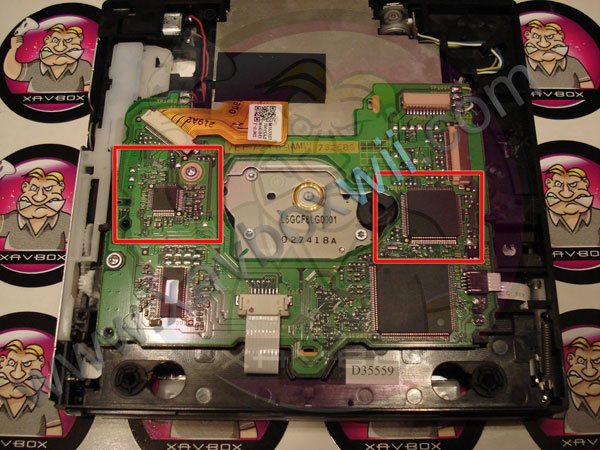

Le + et le - de la puce (à gauche)
et autour du chipset D2C (à droite)

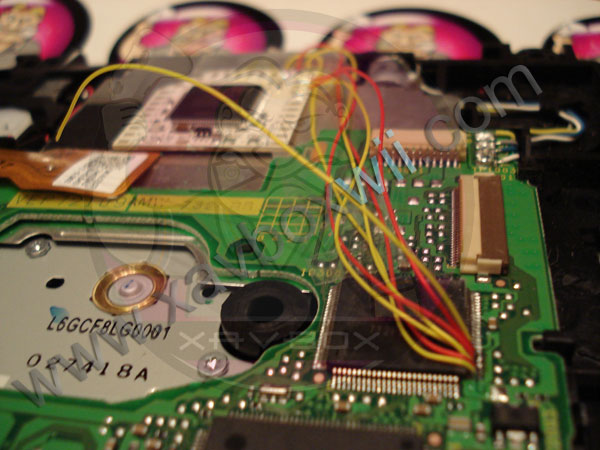

L'idéal est de "fixer" la puce D2ckey à l'aide de ruban adhésif double face et de mettre du ruban adhésif double face également sur le chipset afin de maintenir les fils une fois soudés.

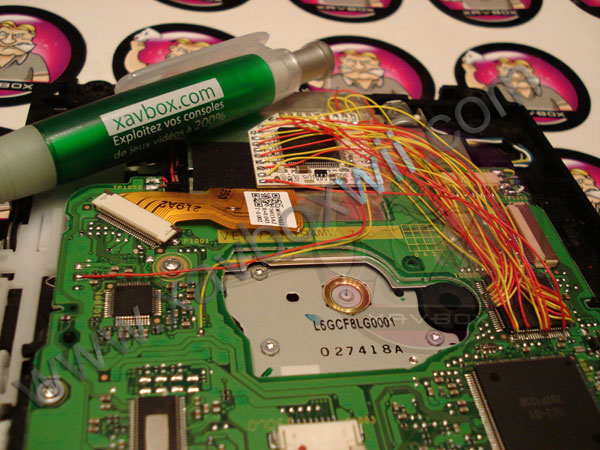

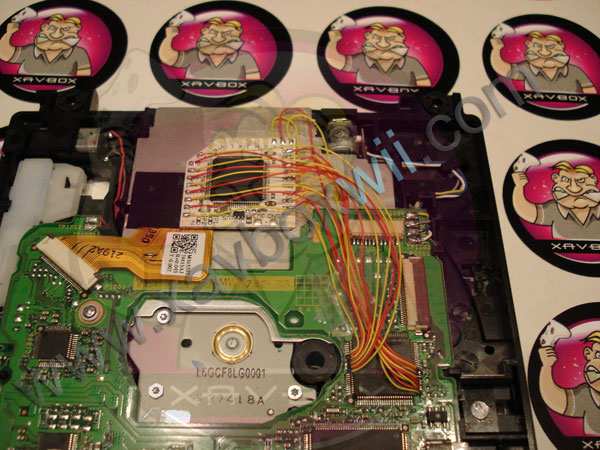

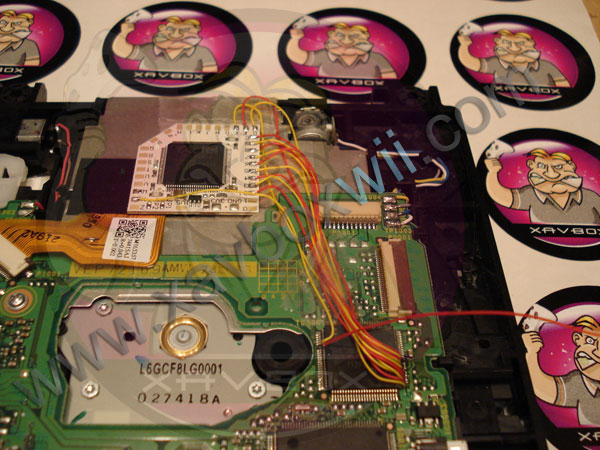

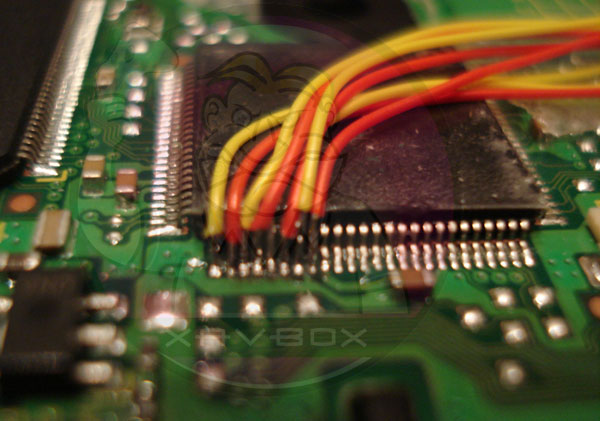

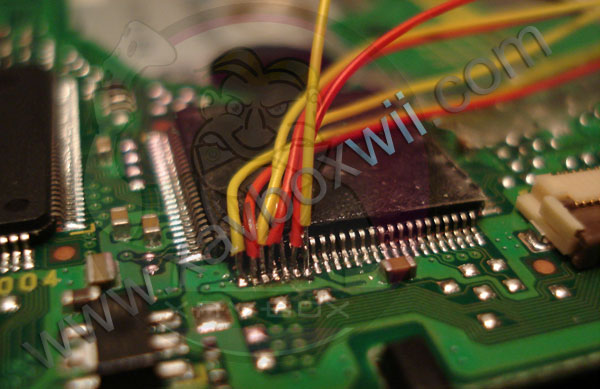

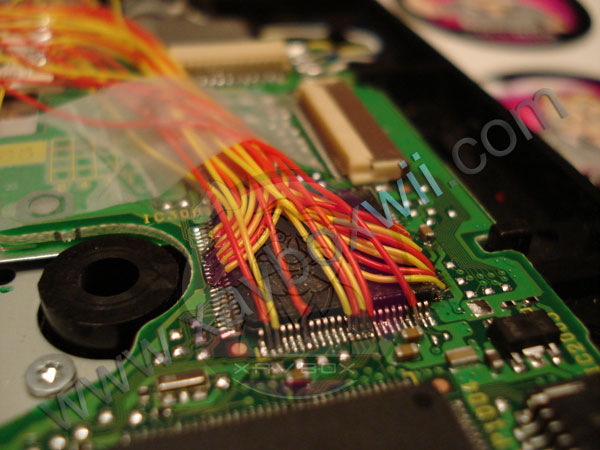

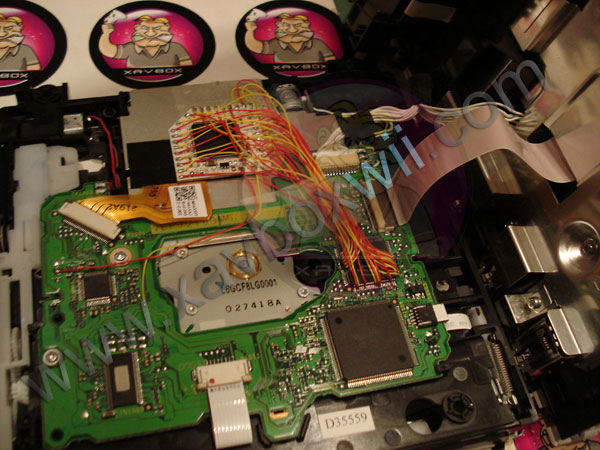

J'ai commencé par souder les fils du côté droit en partant du bas vers le haut (c'est plus simple et évite d'avoir à compter trop les pattes). Par contre si c'était à refaire, je pense qu'il vaut mieux commencer par la ranger du bas (car ça fait beaucoup de fils à souder).

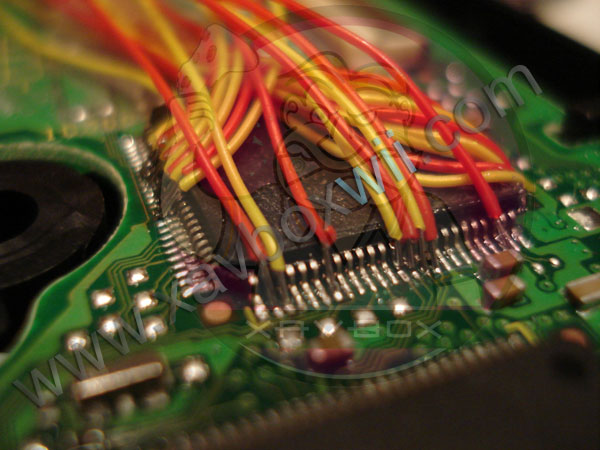

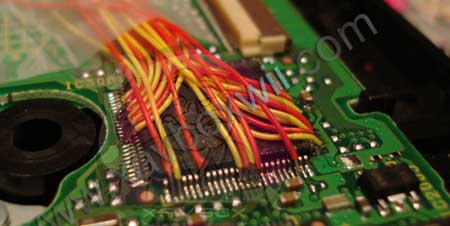

Pour mieux voir les fils, j'ai soudé un fil de couleur jaune intercallé d'un fil rouge. Pour une meilleur soudure, les fils sont en Kynar et j'ai utilisé du flux souder sur le chipset.

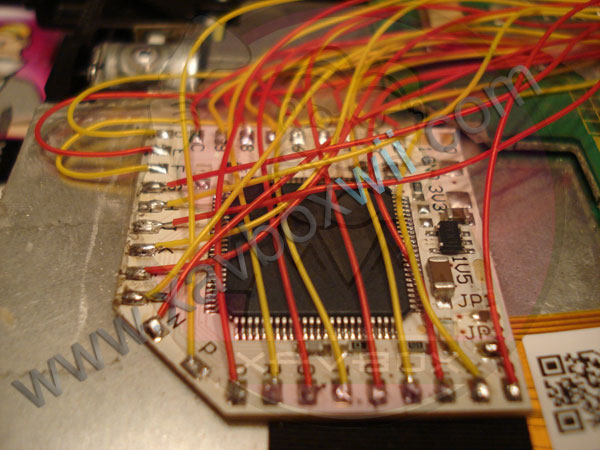

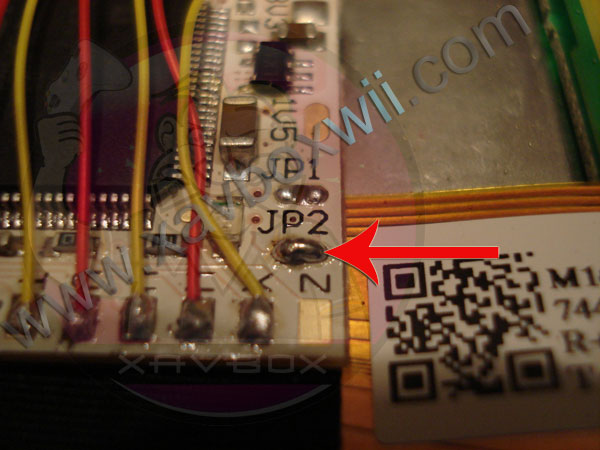

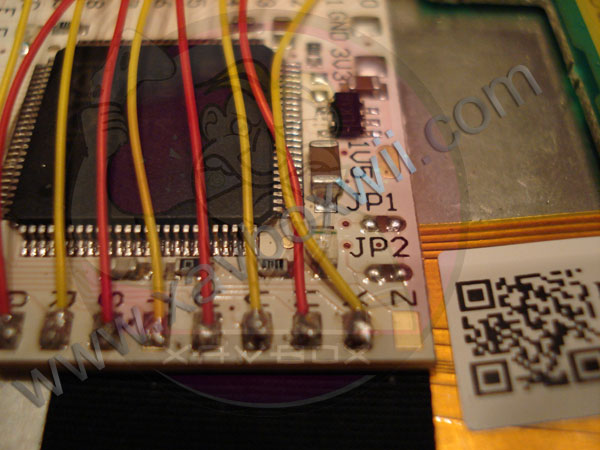

relier les jumper selon la zone de votre Wii
dans mon cas PAL, il fallait relier le JP2

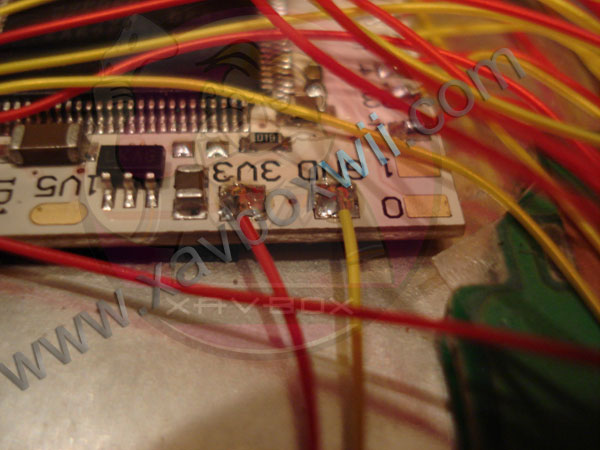

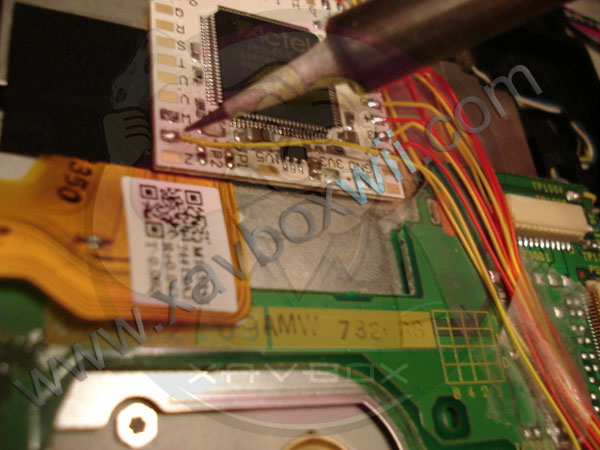

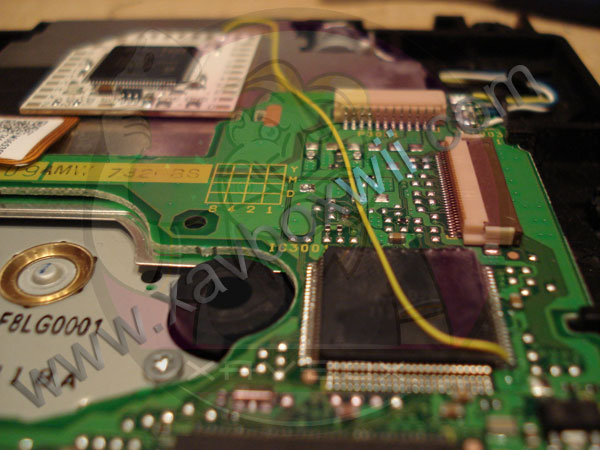

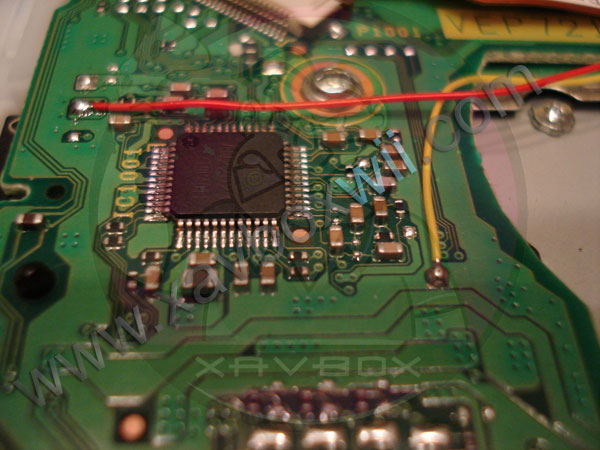

on soude le + et le -

Différentes types de montage de la D2ckey :

Comme je l'écrivais plus haut, il existe actuellement deux types d'installation de la puce:

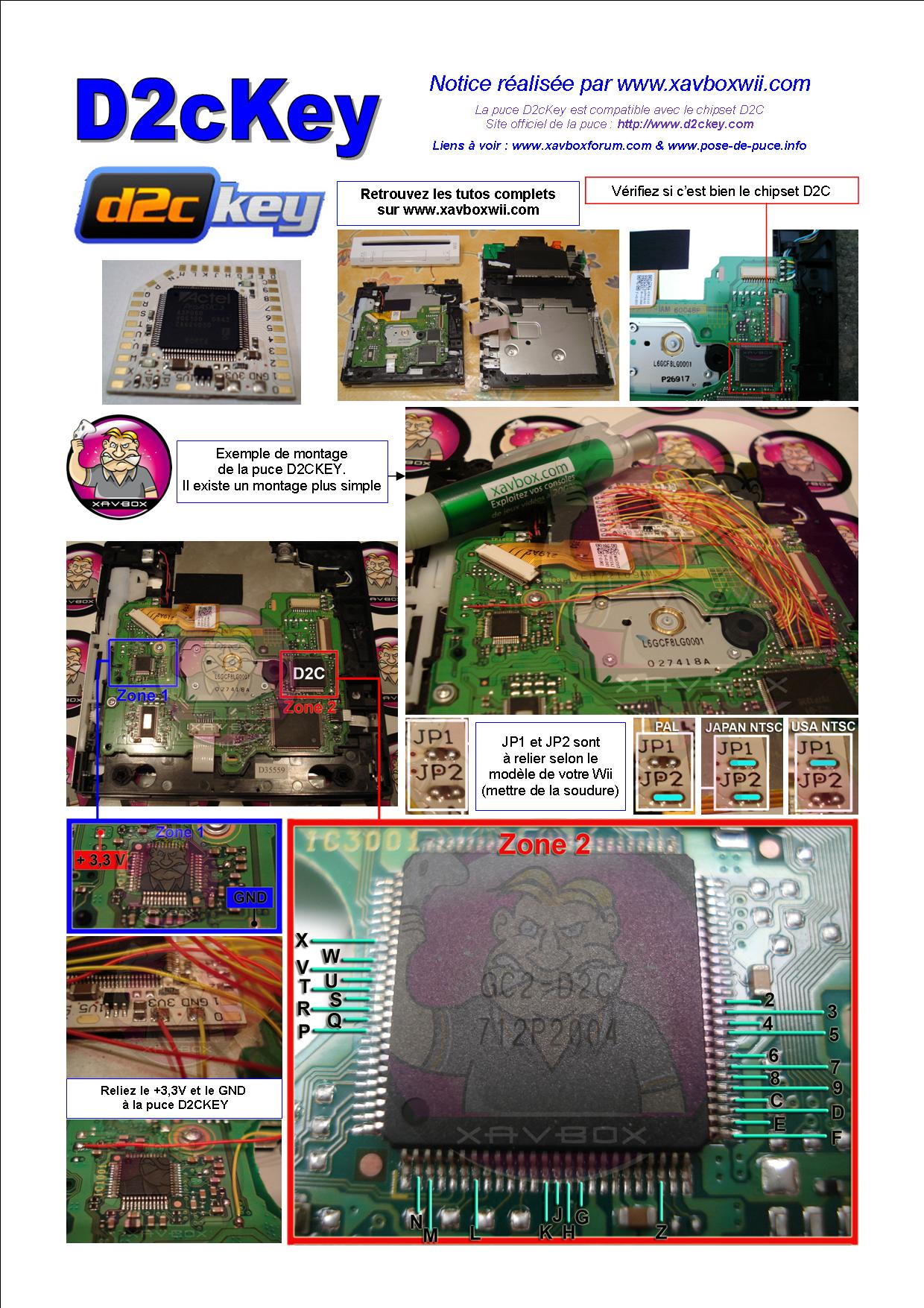

Plan de montage Xavbox :

d2ckey
puce d2ckey

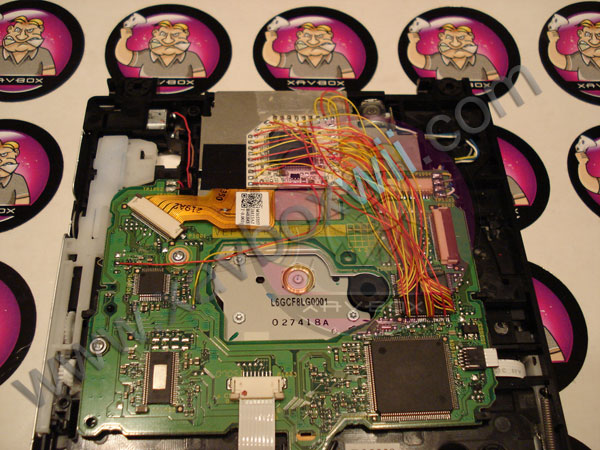

Test réalisé le 12 octobre 2007

  Pages sur la D2ckey :

| Puce D2ckey | Installation D2ckey | FlexPCB |
| Installation D2ckey simplifiee | Plans de montage D2CKEY |
LED D2ckey| Différentes versions de la D2ckey |
| D2ckey ou Argon ? |

Source : www.d2ckey.com
