Pose de puce ratée

Voici comment réparrer la Wii...

Et voilà, vous aviez pensé que vous pourriez le faire tout seul au lieu de contacter un spécialiste de la pose de puces et vous avez tout cassé ? Alors pas de panique, la réparation est peut-être encore possible...

Quand faut-il réparrer ?

Quand ça ne marche et/ou que vous voyez une décradation de la wii, par exemple :

• la puce est posée mais ça ne marche pas (soit c'est mal soudée, soit vous avez détériorez une ou plusieurs pistes)
• les pastilles ont sautées, ou même une piste entière !
• etc.

Comment réparer ?

Si va falloir souder sur des points alternatif, la plupart du temps pour les puces Wii c'est au niveau du chip qu'il va falloir souder les fils, mais attention si vous avez déjà abimé les pistes, souder sur le chip c'est encore plus délicat...

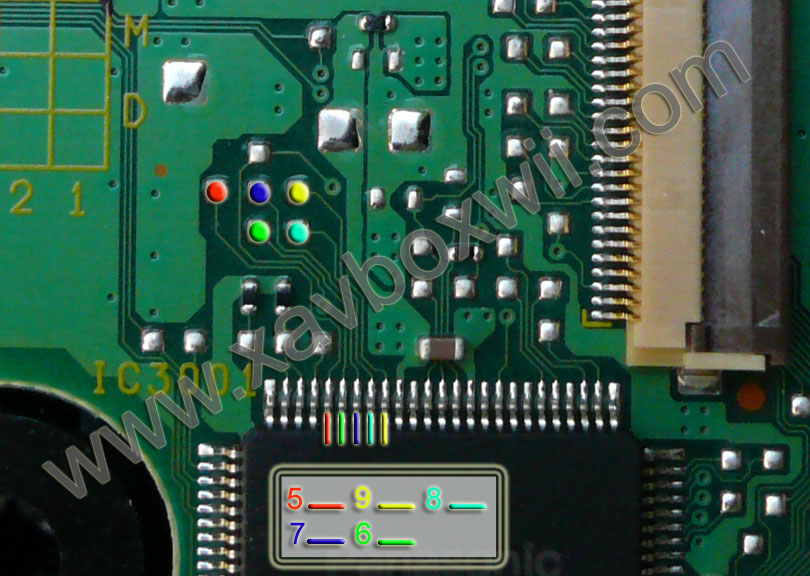

Voici où souder quand la pastille est décollée

Réparation pour puce Wiikey :

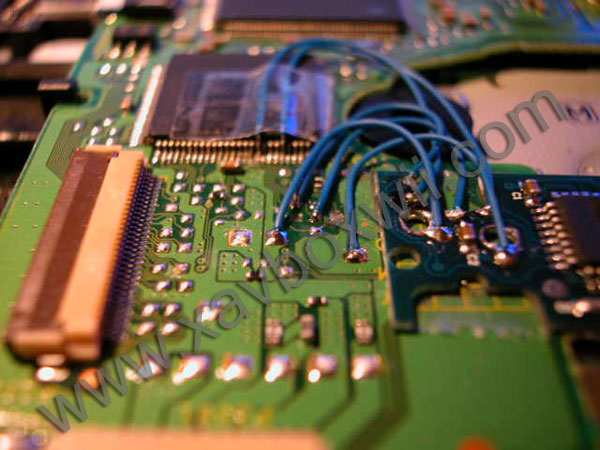

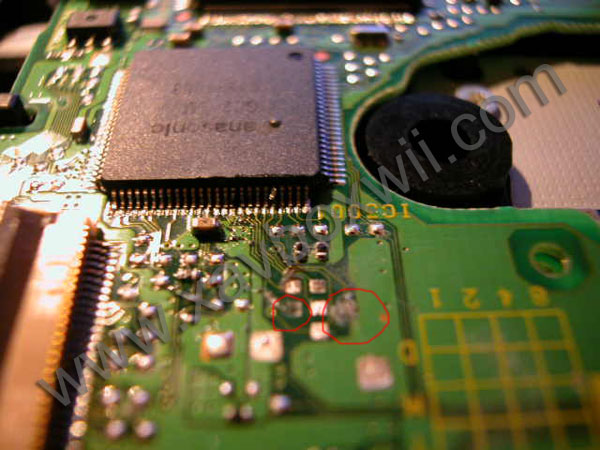

Voici quelques photos de réparrations effectuées par Pedro93

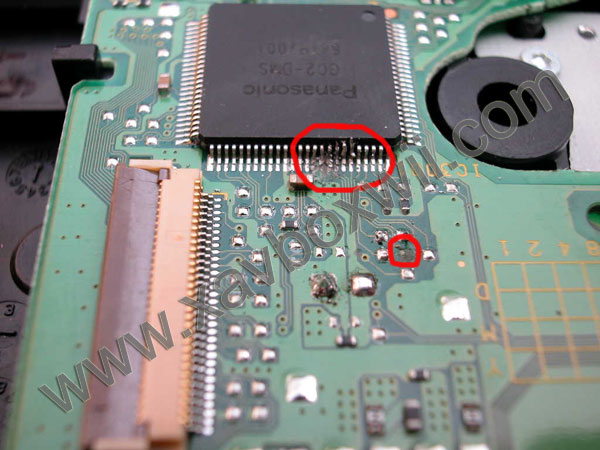

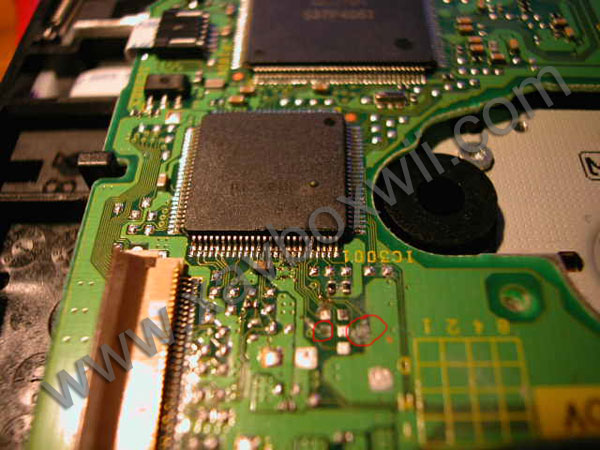

cliquez sur les photos pour les agrandir vous verrez les points endommagés entourés en rouge

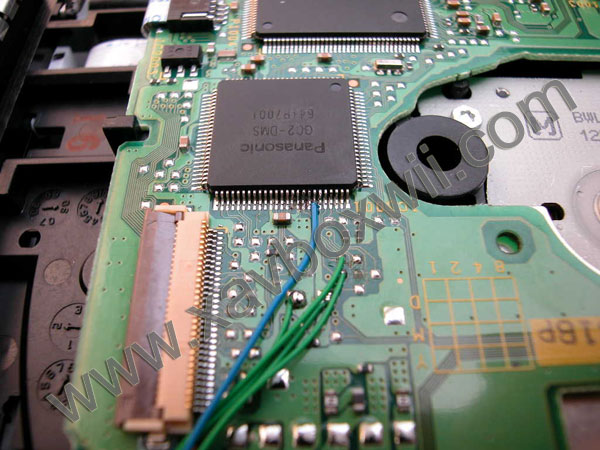

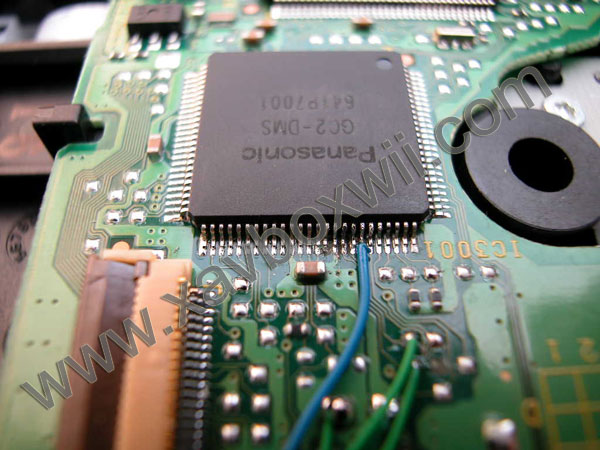

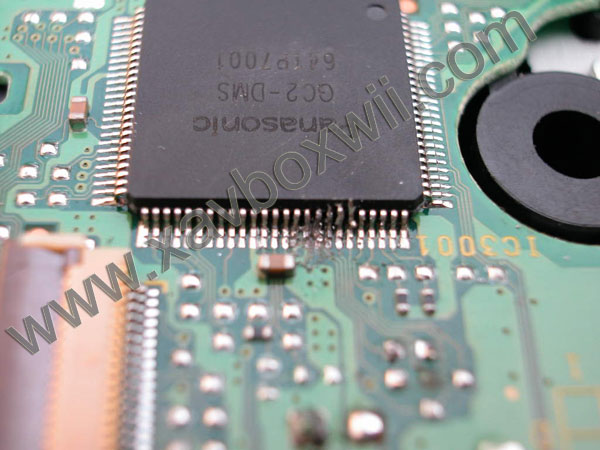

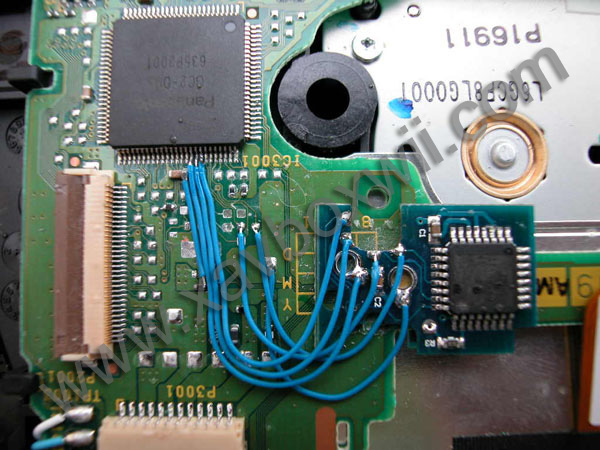

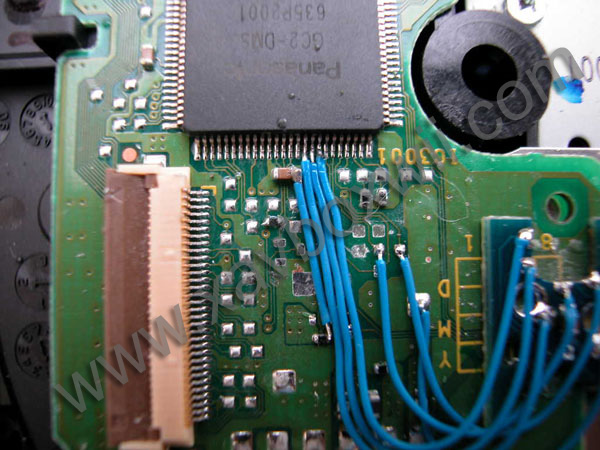

les soudures sont faites directement sur le chip
et en plus ça fonctionne !!!

Encore une réparation signée Pedro93

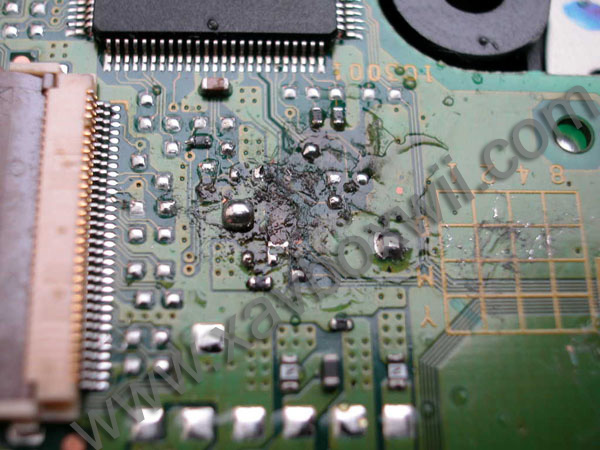

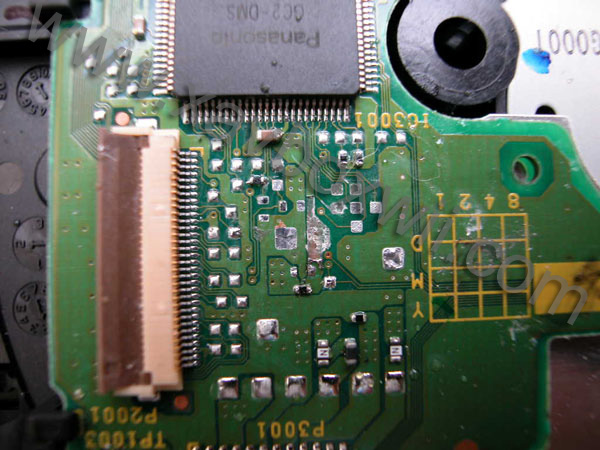

brulûre des pistes	nettoyage du PCB

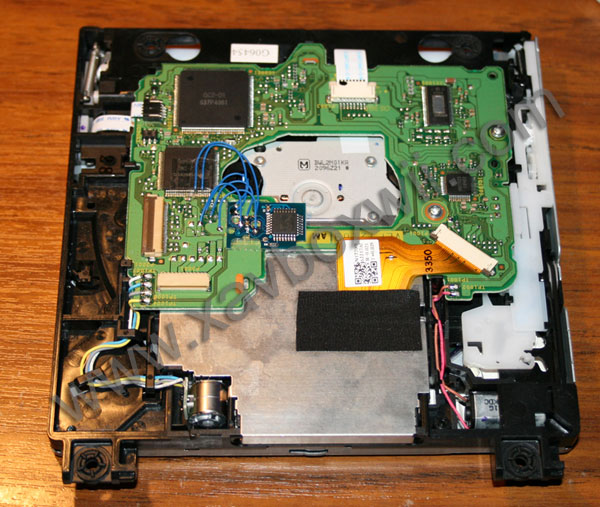

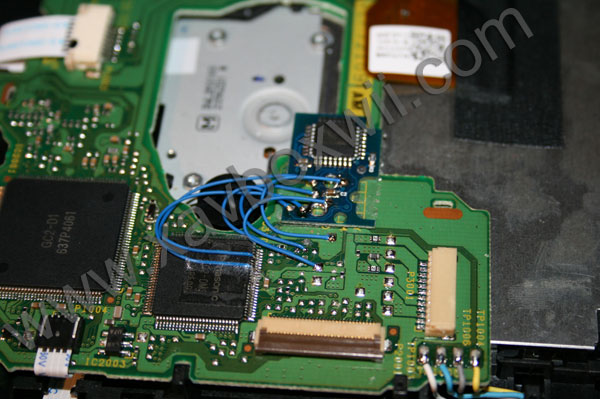

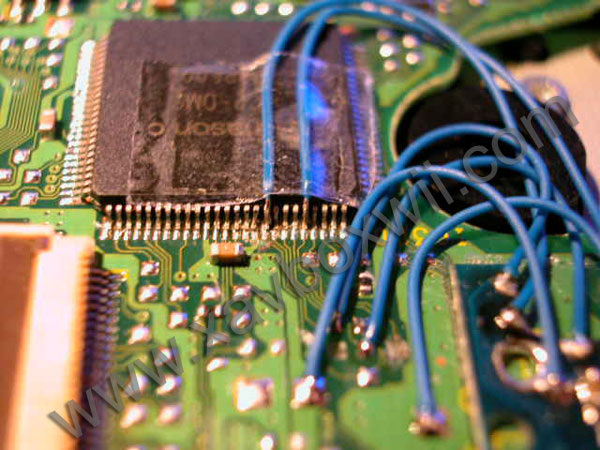

soudure sur les points alternatif

• Installation d'une puce Wiikey

Réparation pour puce Cyclowiz :

Encore une réparation signée Pedro93

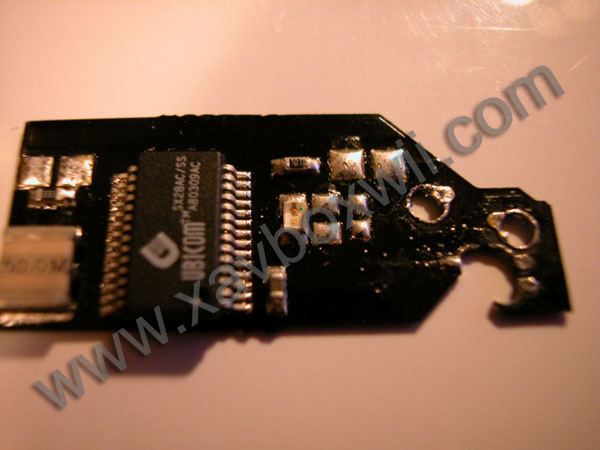

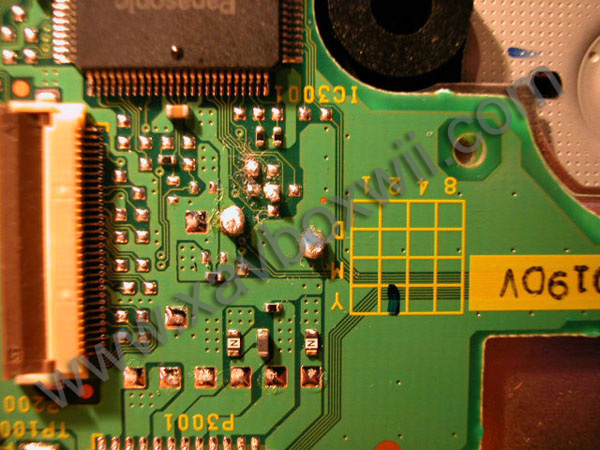

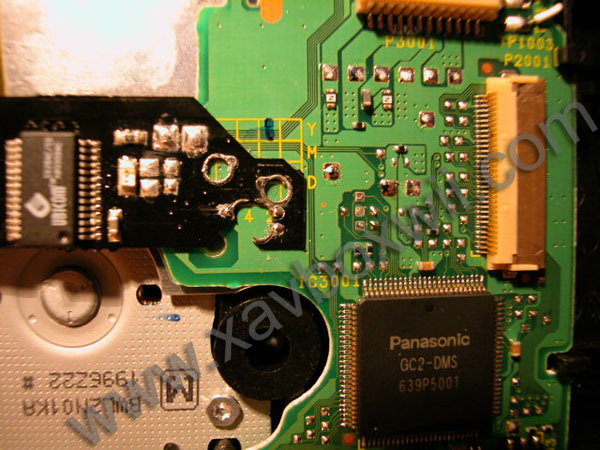

grosses boulles de soudure, la cyclowiz		sur le PCB

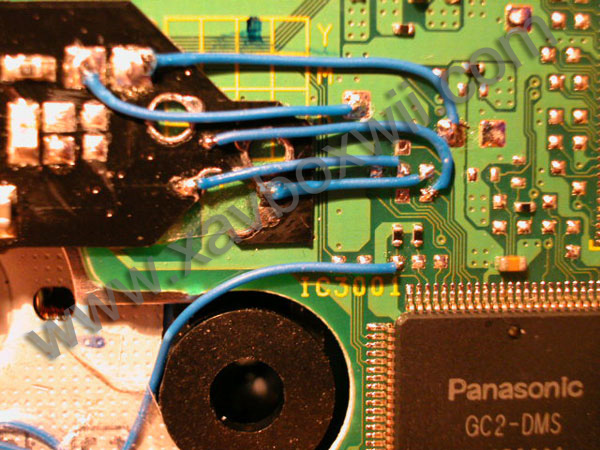

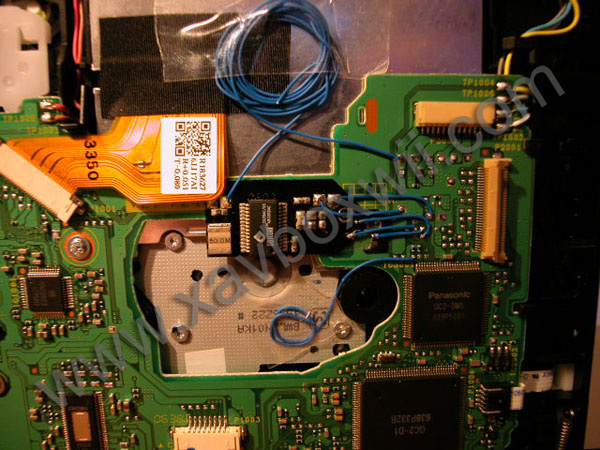

la cyclowiz soudée sur points alternatifs

• installation puce Cyclowiz

Réparation pour puce Wiinja :

Encore une réparation signée Pedro93

pastille décollée, puis tentative de soudure sur le chip

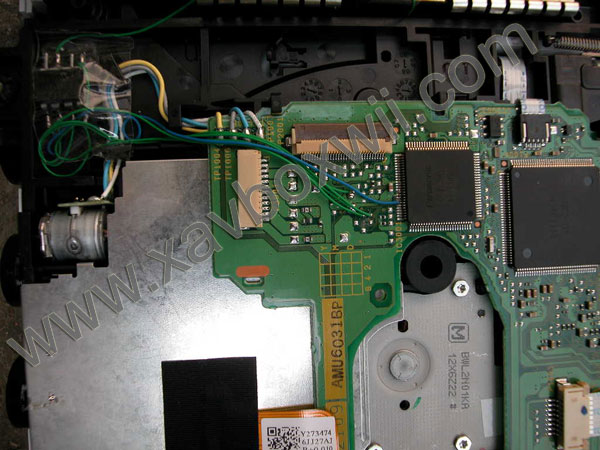

réparation du controleur, puis soudage dessus...

• installation puce Wiinja

Réparation du bouton RESET :

Encore une réparation signé Pedro93

Certaines puces ont besoin d'être relié au bouton RESET de la Wii, mais cette soudure n'est pas la plus simple, si votre fer est trop GROS, le plastique fondra... Il faudra donc tout démonter pour pouvoir dessouder le bouton et soit le nettoyer, soit le changer :-(

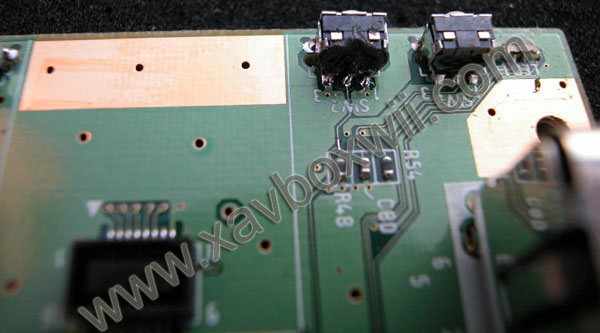

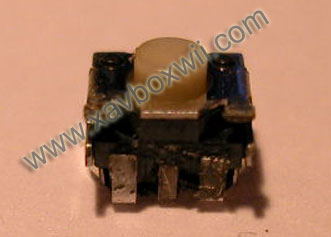

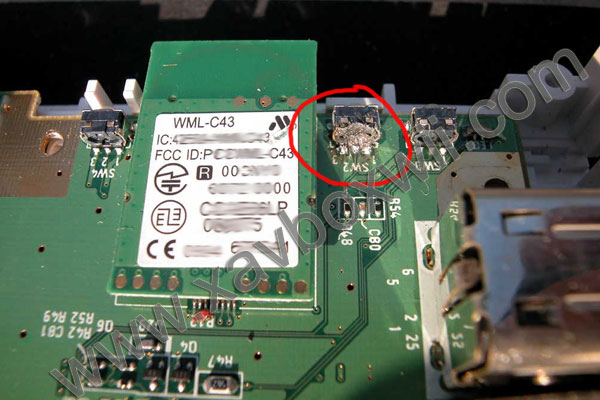

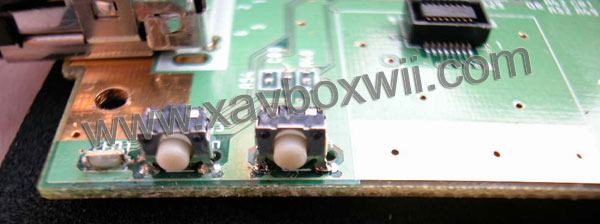

bouton RESET brûlé	bouton démontée
vue du dessus	remis en place
et voilà c'est répparé  :-)

Parfois on ne peut pas réparrer :

Merci à Josky57 pour ces photos impressionantes...

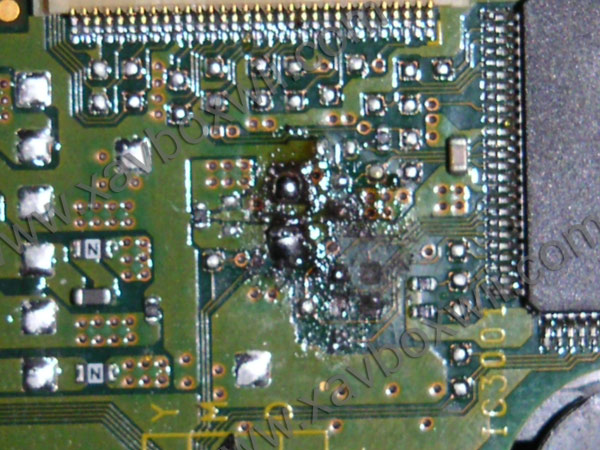

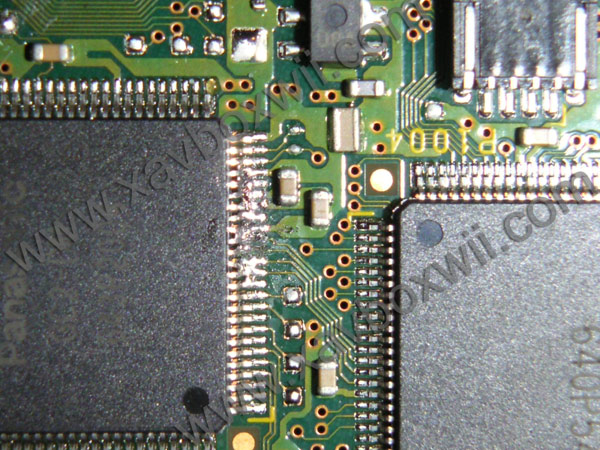

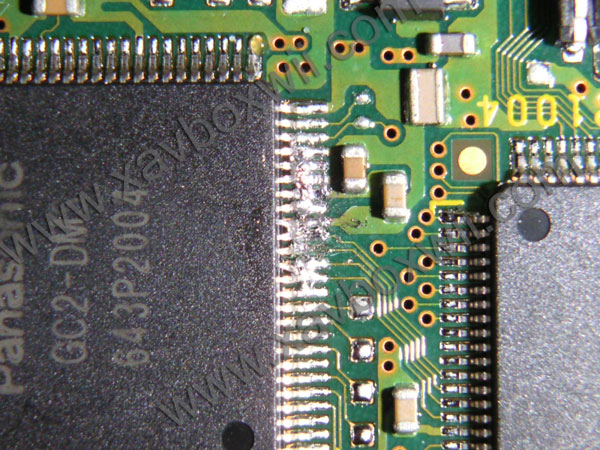

brûlure totale	toutes les pates du chips détériorées  :-(

Alors pour éviter tout celà, contactez un VRAI poseur de puces  ;-)

et soudez avec du bon matériel de soudure

N'ayez pas peur, envoyez moi vos photos de montage raté pour que je puisse mettre d'autres exemple ici... Contactez-moi
