Démontage carte Lecteur DVD
Comment démonter la carte mère
du lecteur DVD de la Wii ?
![carte lecteur wii](../photos/carte-d2c/b-carted2c-recto.jpg)
Parfois vous pouvez avoir besoin de démonter la carte mère du lecteur DVD de votre Wii, soit parce que vous l'avez détruit en voulant souder une puce, soit pour pouvoir souder la puce D2ckey ou autre... Commencez par regardez le tuto de démontage de la Wii.
Démontage de carte mère du lecteur :

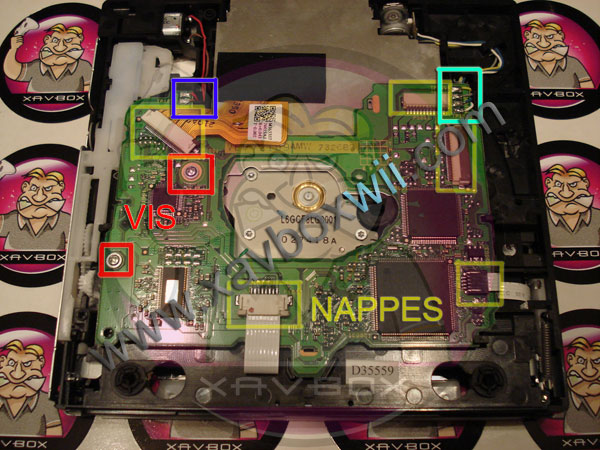

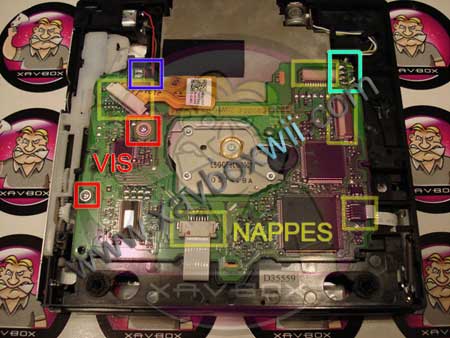

J'ai entourré en :
- rouge : les 2 vis à retirer
- jaune : les nappes
- bleu clair et foncé : les fils à déssouder
![démontage carte mère wii](../photos/demontage-carte-mere-lecteur/b-demontage-carte-mere-00.jpg)
et voici les photos des fils à déssouder,
ne mélangez pas les couleurs...
Les deux fils à gauche
![côté gauche du lecteur](../photos/demontage-carte-mere-lecteur/b-demontage-carte-mere-01.jpg)

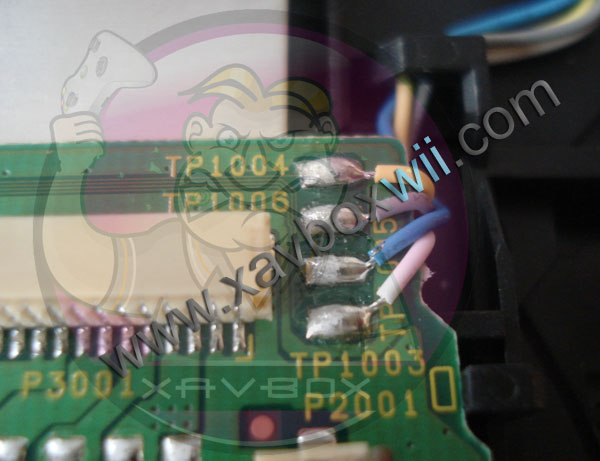

les quatre fils à droite
![fils à déssouder](../photos/demontage-carte-mere-lecteur/b-demontage-carte-mere-02.jpg)
Photos de la carte mère :

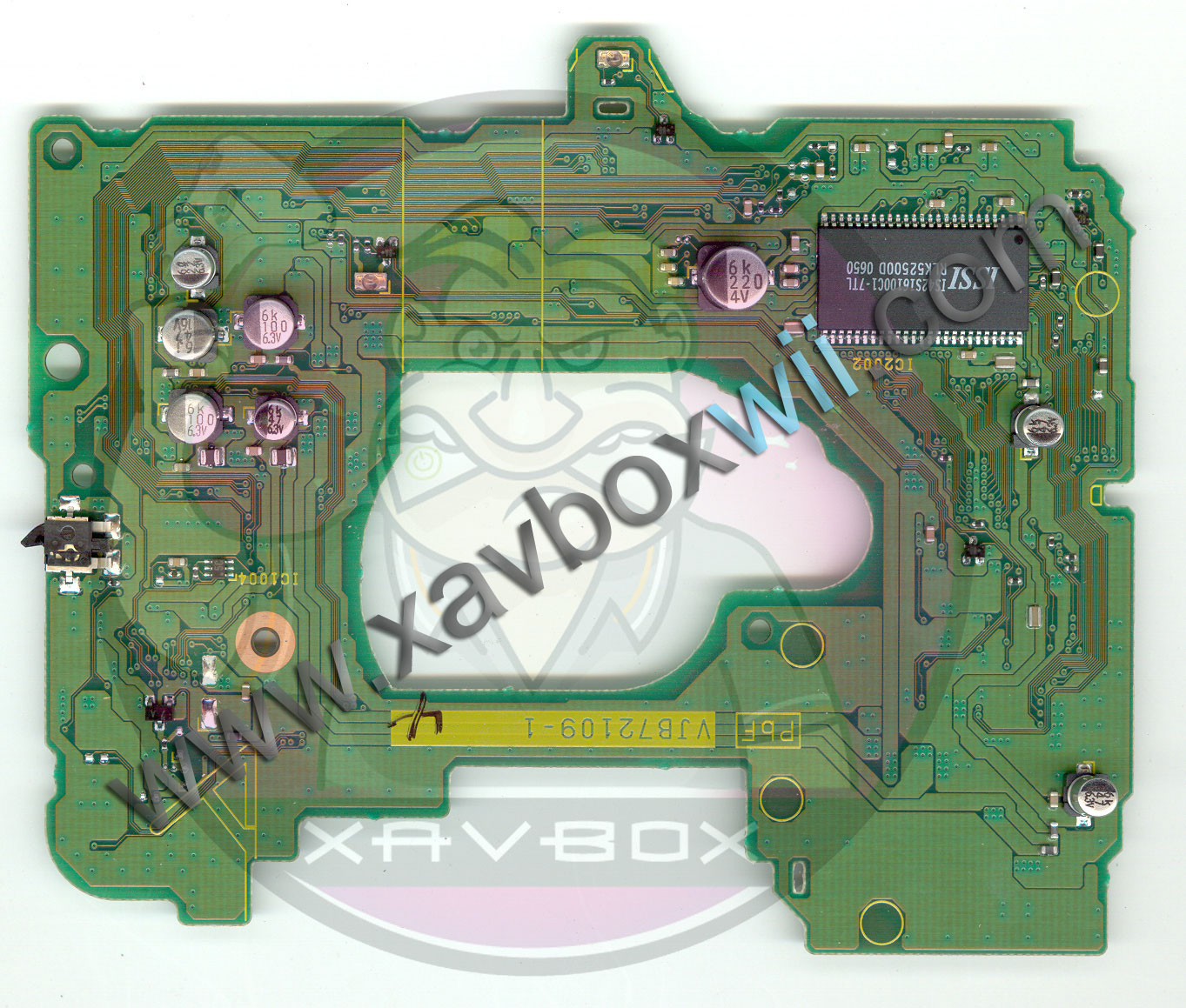

Voici les photos des deux faces d'une carte mère avec chipset D2C.
Page réalisée le 24 octobre 2007 |
