Soudure puce sur Wii avec résine

Chipset plein de résine
et pose de puce

soudure chipset résine

Le 29 octobre 2008, les premières Nintendo Wii avec le chipset recouvert de résine apparaissaient en France (encore merci à MTWii pour la Wii) comme vous pouvez le voir ici.

Photos de la résine sur le chipset D2E :

résine chipset D2E

Afin d'empêcher la pose de puce sur les nouvelles versions de Wii, Nintendo à enrobé le chipset et divers points de soudure des nouvelles cartes mère de résine (epoxy).

Bien sur la pose de puce Wii est toujours possible, mais c'est devenu extrèmement délicat et seul des poseurs de puces expérimentés et bien outillés pourront le faire.

D'ailleurs c'est certains que cette nouvelle protection va faire vendre encore plus de wii vue le nombre de personnes qui vont tenter l'aventure et détruire la wii à jamais...

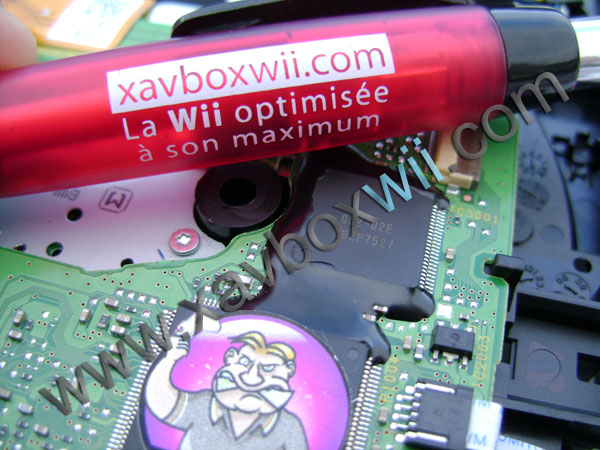

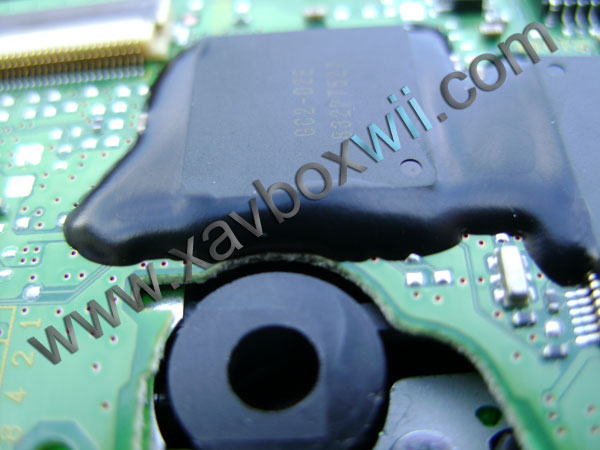

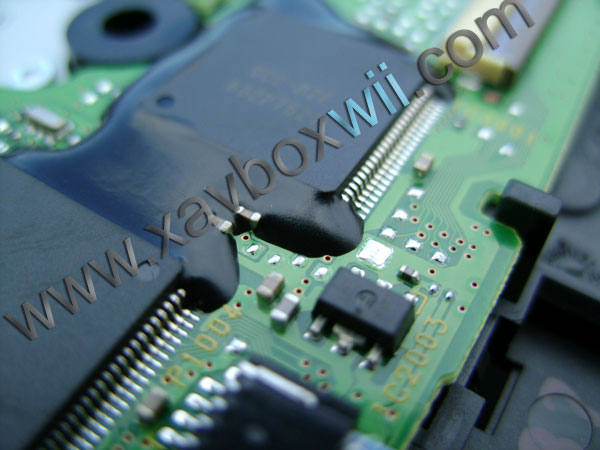

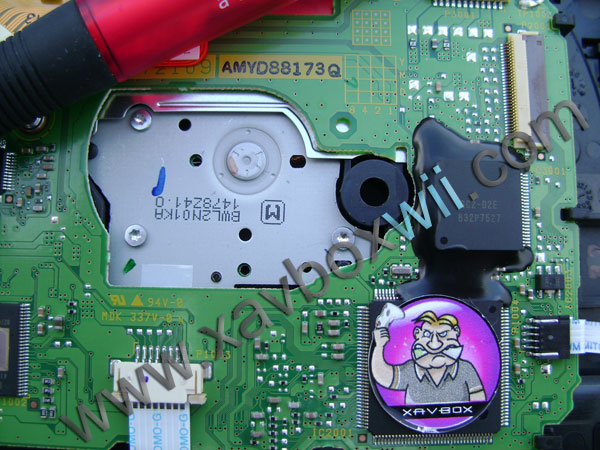

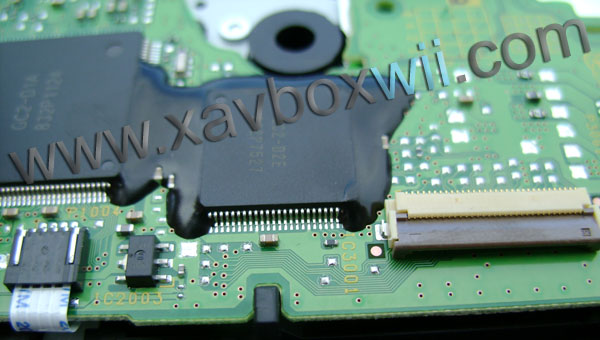

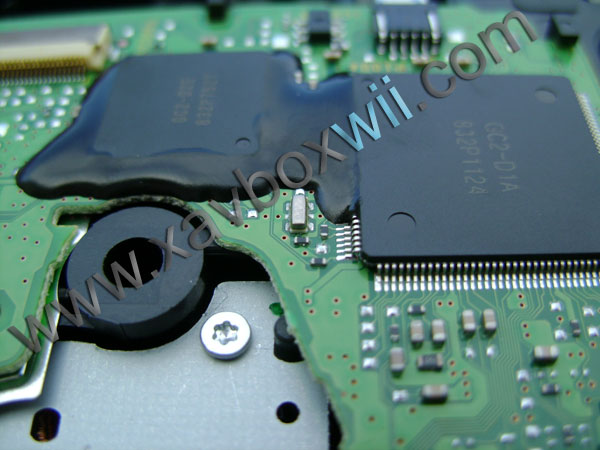

Voici quelques photos du chipset avec la résine pour que vous comprenniez mieux.

chipset résine
résine chipset wii
résine wii
résine d2e
puce sur résine
souder avec résine
retirer la résine
résine nintendo wii
poncer la résine
resine sur wii
wii et resine

Comment souder si il y a
de la résine sur le chipset ?

Pour pouvoir souder il faut retirer la résine (epoxy) qui empêche l'accès aux différents points de soudure des puces wii.

Les sollutions possible sont :

DANS TOUT LES CAS CETTE OPERATION EST TRES DELICATE ET DANGEREUSE POUR VOTRE WII

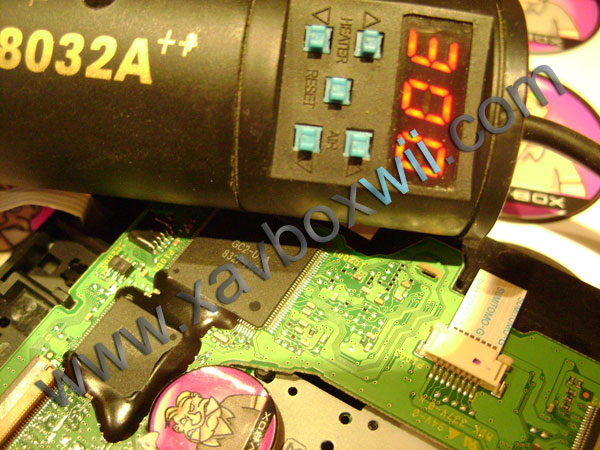

Retirer la résine à l'aide d'une station de déssoudage à air chaud par Jean-Luc :

station air chaud

Certaines stadions de soudure ont également une station d'air chaud en parralèlle qui pourra servir à retirer cette résine. Ou alors il faudra utiliser un pistolet à air chaud.

Le principe consiste à chauffer la résine tout en la grattant.

Attention, ça chauffe très vite (Jean-Luc à choisis de règler la chaleur sur 300° C), vous risquez d'endomager le reste des composants...

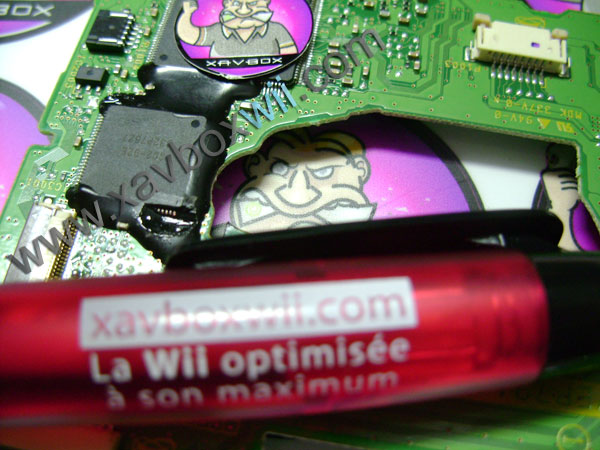

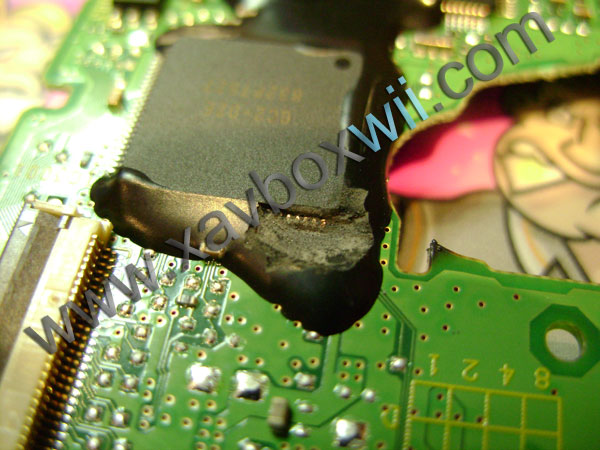

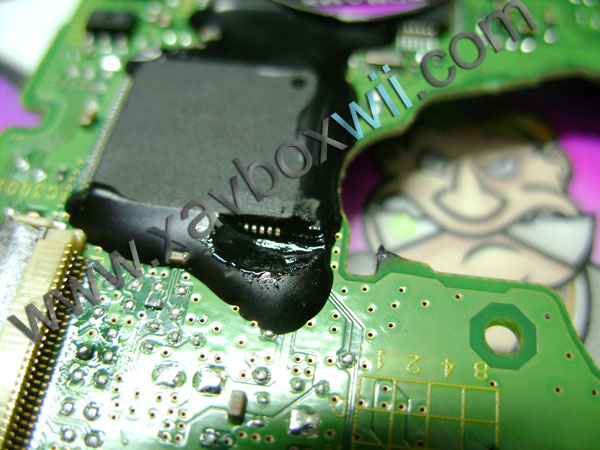

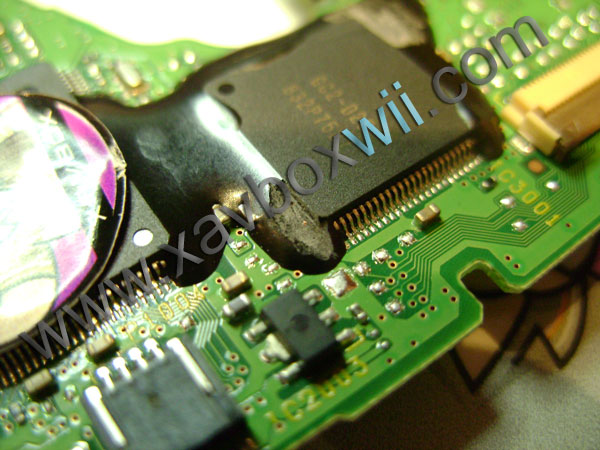

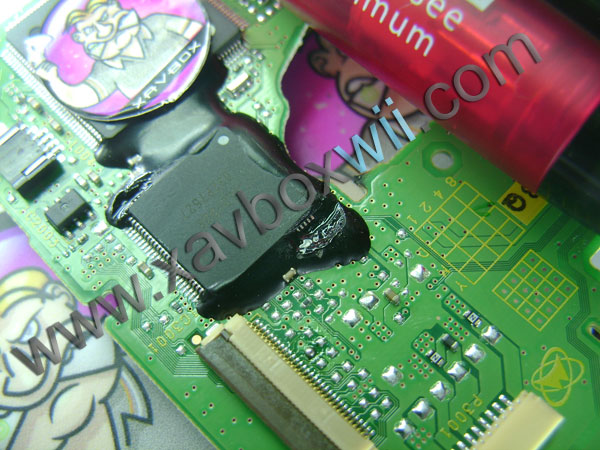

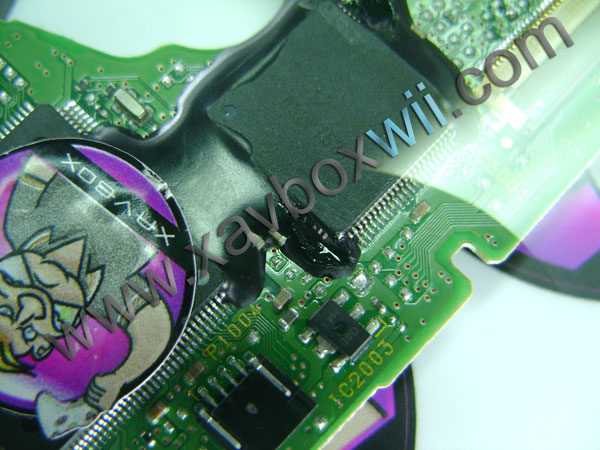

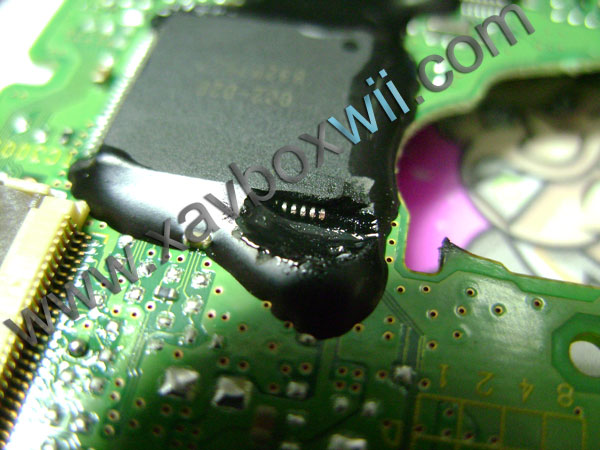

Voici quelques photos montrant comment Jean-Luc retire la résine sur les chipset D2E plein de résine :

résine retiré du chipset
résine en moins
résine sur wii
sans la résine
pret a souder

une fois la résine entière retirer,vous devriez avoir ça

résine retiré du chipset

Soudure lorsque la résine est retirée :

Les pattes du chipset doivent être très propre pour que la soudure soit impécable. Donc il faut bien gratter pour retirer la résine, mais prudence en grattant à ne pas glisser et endommager le pcb...

soudure wiikey 2 sur résine

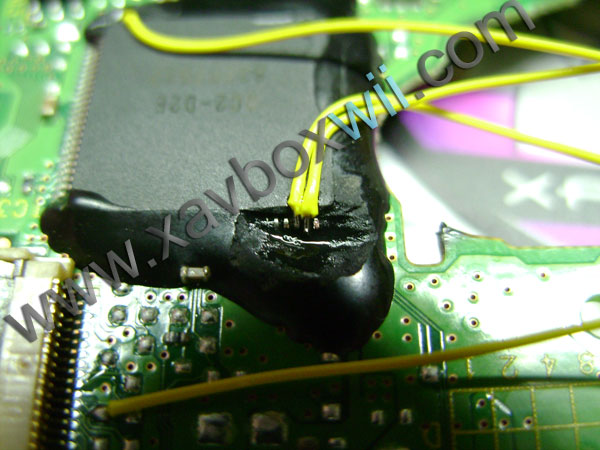

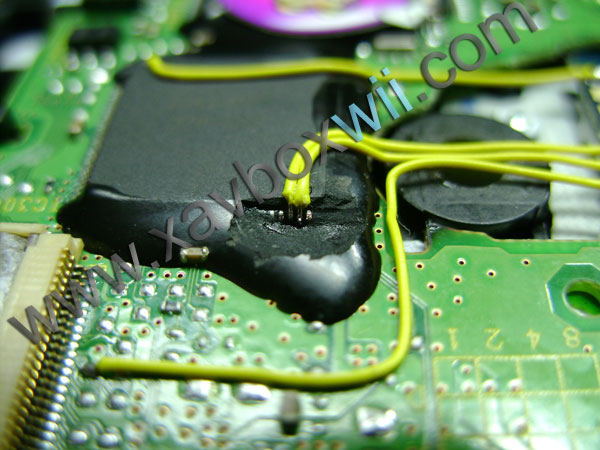

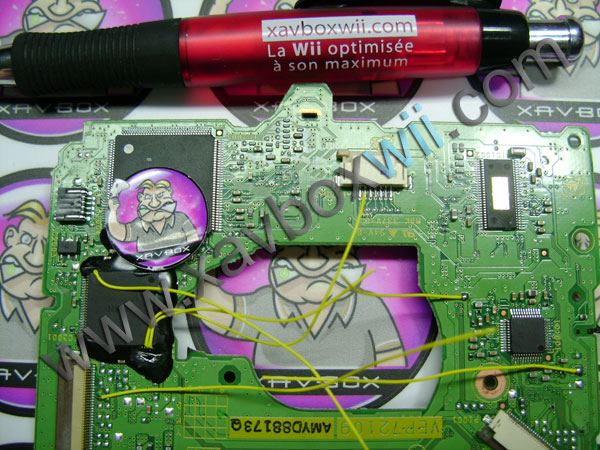

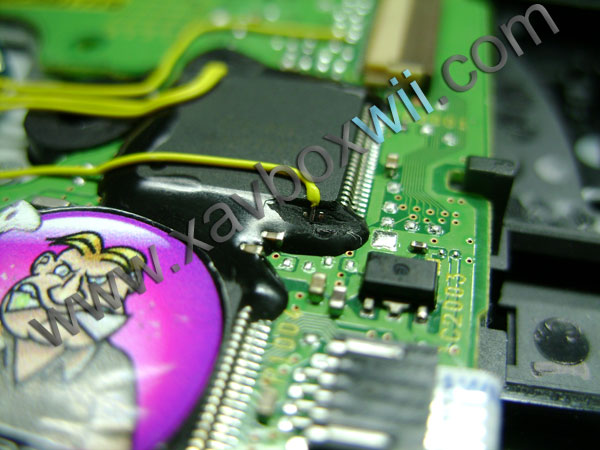

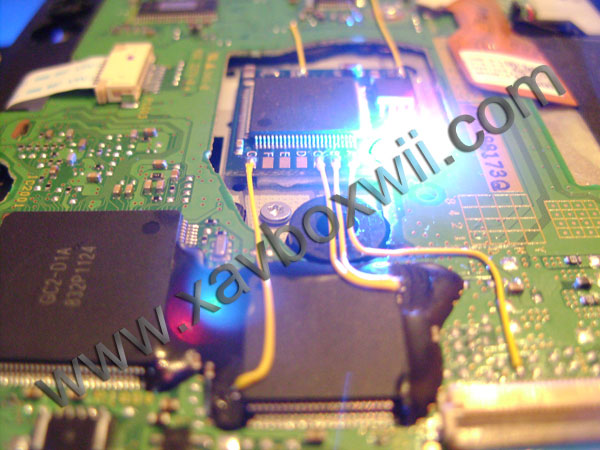

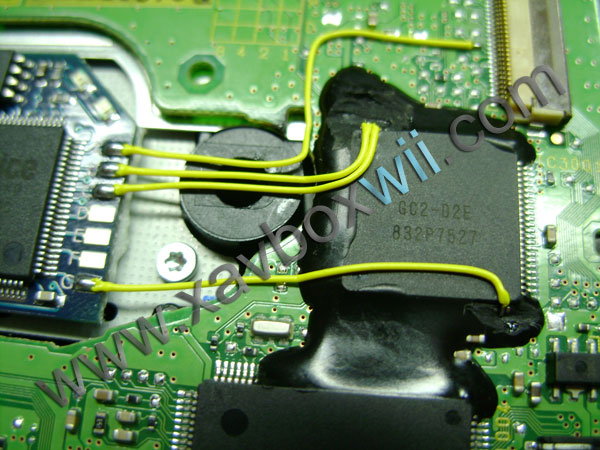

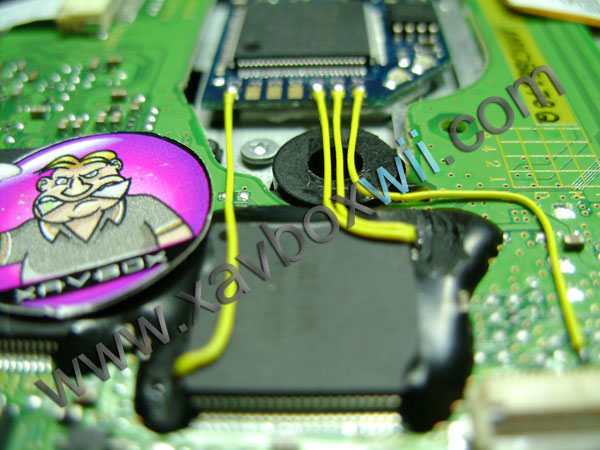

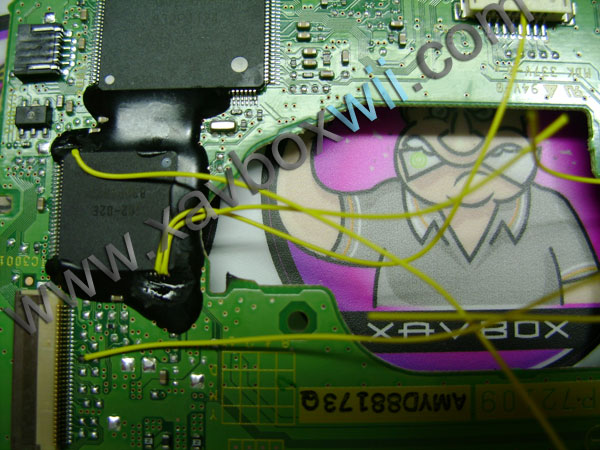

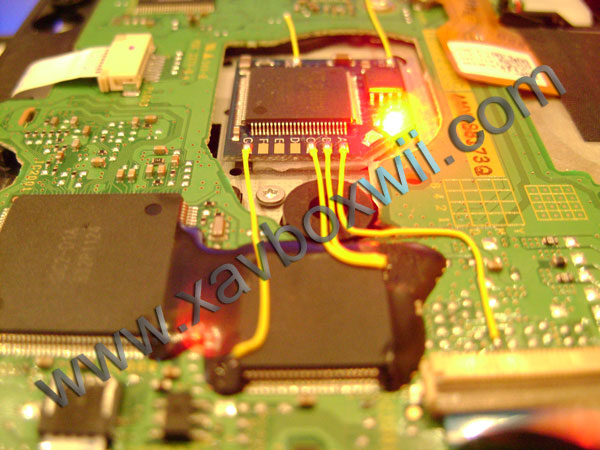

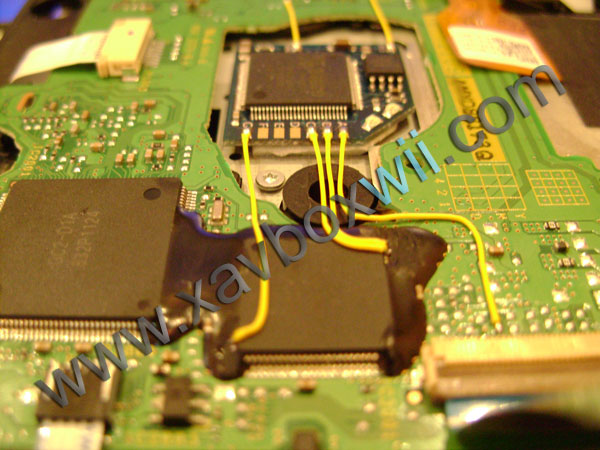

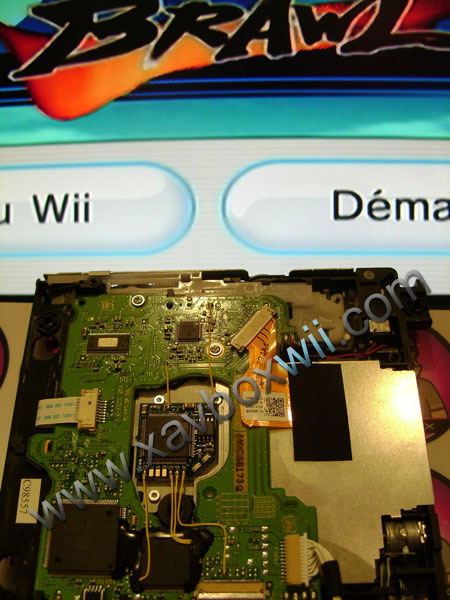

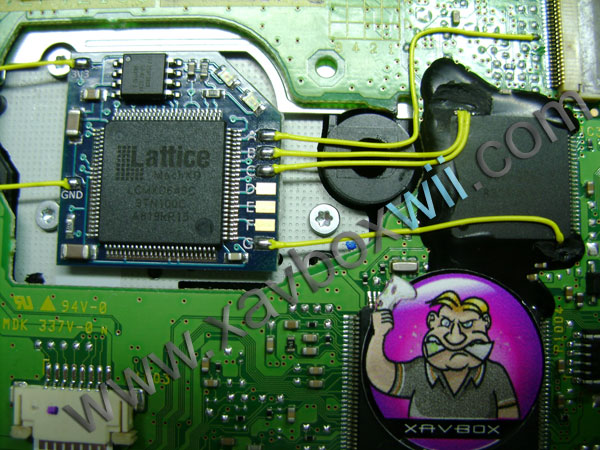

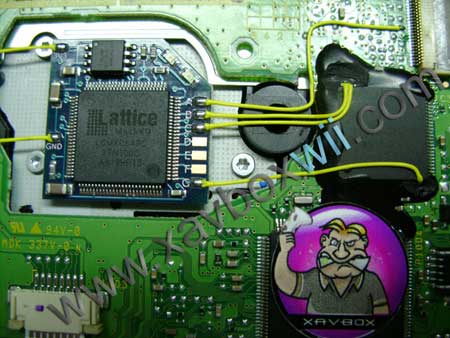

Voici quelques photos, pour cette première pose sur chipset ayant de la résine, nous avons testé avec la nouvelle Wiikey 2 en 6 fils.

fils sur chipset
fils soudés
soudure chipset
chipset résine
retirer la résine
comment retirer la résine ?

Si vous possédez un lecteur qui à de la résine sur le chipset et que vous n'avez pas les talents, l'expérience et le matériel nécessaire alors faite appel à un poseur de puces :

pose de puces, flashage, réparation consoles, tuning

Si vous possédez un lecteur qui à de la résine sur le chipset et que vous avez tout cassé alors il est temps pour vous d'acheter un lecteur avec une puce déjà soudée dessus...

Page réalisée le 31 octobre 2008
