3 pattes en moins sur le chipset

Voici comment souder la puce...

3 pattes en moins

Découvert le 27 mai 2007, ce chipset avec 3 pattes en moins empêche la soudure de puce sur votre Wii :-(

Mais ce n'est pas totalement foutu, à l'aide d'un Dremel, voici comment procéder...

Comment souder sur le chipset avec les 3 pattes en moins ?

Voici la méthode utilisée par NZO, poseur de puces dans le 76.

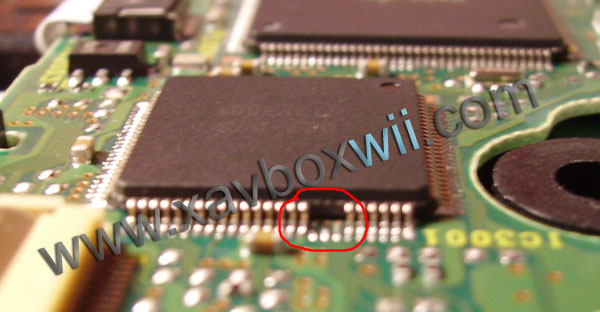

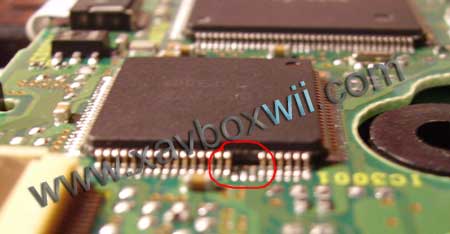

Avec un peu de malchance votre chipset D2B ressemble à ca:

3 pattes en moins

1ere Etape : Usiner le Chipset pour récuperer les pattes sectionnées.

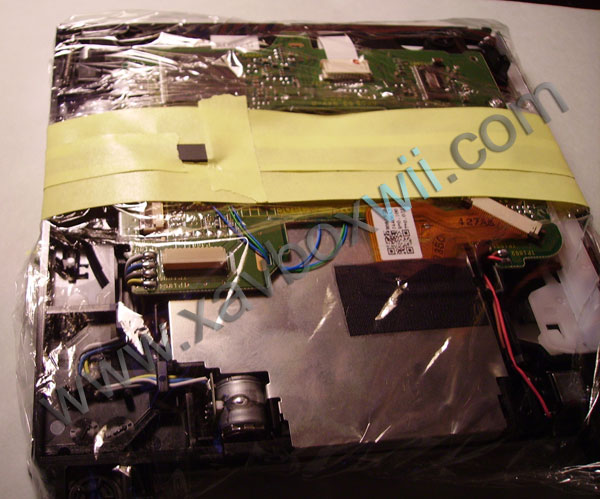

Pour realiser l'operation il vous faudra prealablement proteger le lecteur contre les poussieres degagées par le DREMEL (j'ai choisi d'utiliser du papier selofan), proteger vos yeux et vos poumons (port d'un masque).

L'usinage du chipset est l'étape la plus critique, je vous conseille de vous entrainer un bon moment avant de franchir le pas.
Les pistes que l'on recupere a l'interieur du Chipset bifurquent vers le centre à environ 1 mm du bord il ne faudra donc pas usiner trop
loin sous peine de risquées un faux contactes. De même il faut bien veiller à ne pas usiner trop en profondeur sous peine de voir disparaitre les pistes de cuivres ... DONC IL FAUT ETRE TRES PATIENT utiliser le DREMEL a la vitesse la moins élevé et utiliser une mèche adaptée (l'epoxy rose convient bien ;) )

Avec BEAUCOUP de patience on arrive à ce resultats

2ieme Etape : Souder les fils

Une fois les pistes degagées, il vous faudra etammer celles-ci afin de les préparer a la soudure avec les fils de KYNAR monobrins (oubliez le fils de telephone ou les morceaux de nappes IDE...).

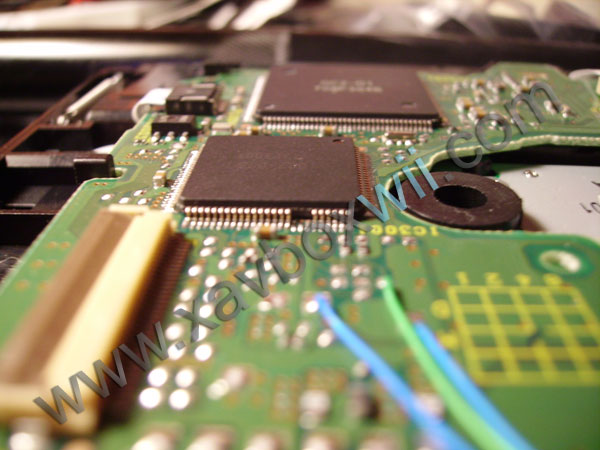

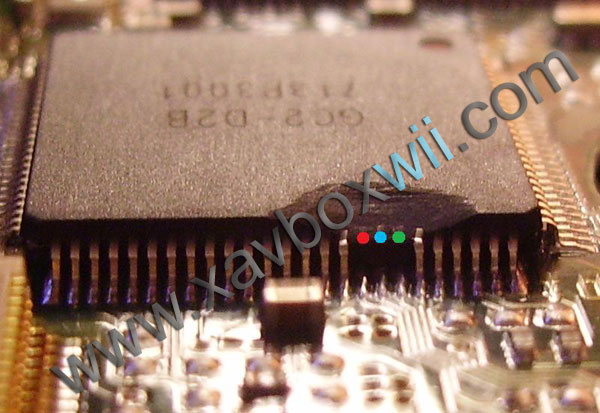

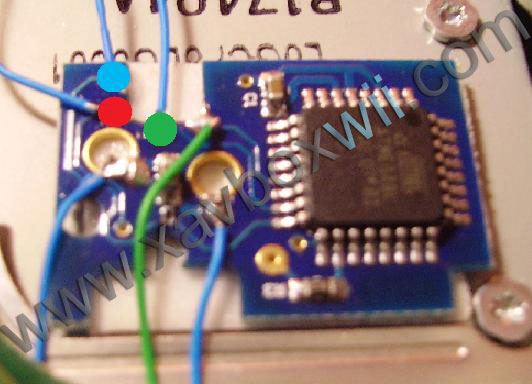

Les differents points à relier sont illustrés sur les photo suivantes (voir correspondance des couleurs).

montage puce wii
wiikey

Dans tout les cas il est necessaire d'avoir un fer de faible puissance (pour ne pas deteriorer le Chipset) et disposant d'une panne tres fine.
Apres soudures des fils sur le chip j'ai ajouté un point de colle Superglue sur le chip pour fixer les fils et eviter que les soudures ne lachent.

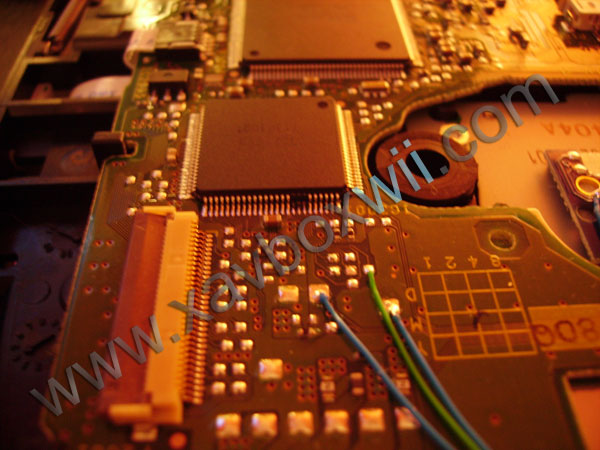

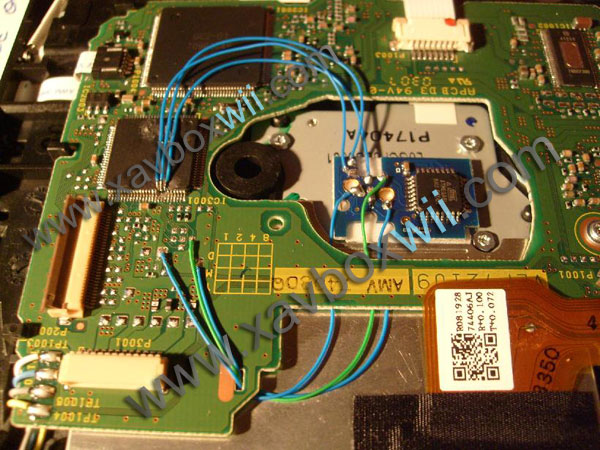

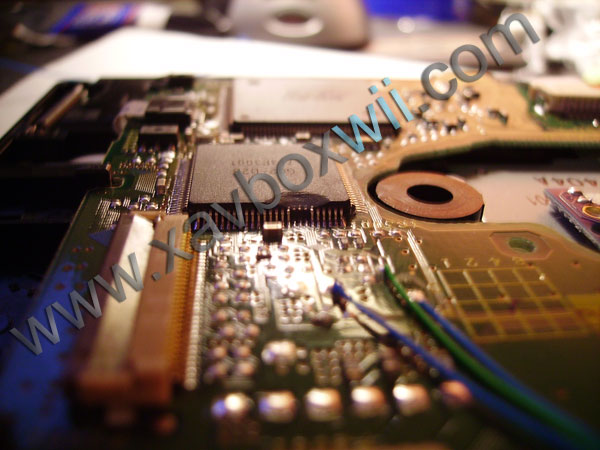

Une fois fini le montage ressemble à ca :

NB: Les autres points de soudure sont les points classiques et ne sont donc pas detaillé ici ;)

Tuto Réalisé par NZO en juin 2007

Chipset sans les 3 pattes par Xavbox :

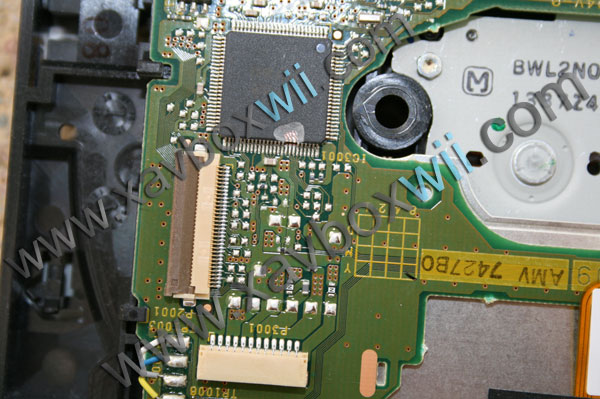

chipset sans les 3 pattes

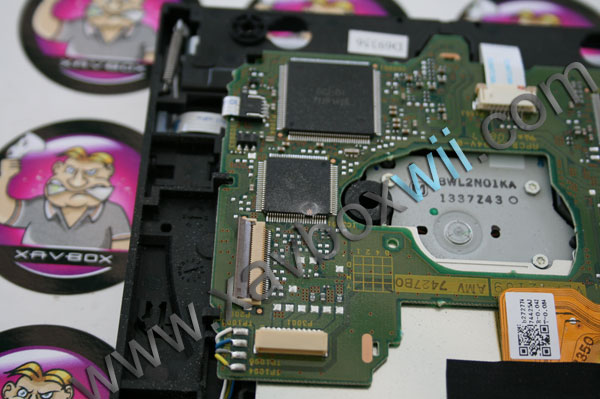

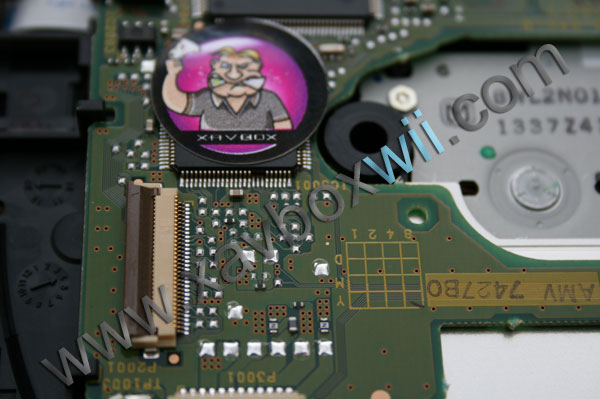

Vous ouvrez votre Wii et manque de chance, il manque 3 pattes sur le chipset  :-(

Il va donc falloir poncer le chipset afin d'avoir accès aux points pour souder directement dessus, mais attention c'est très petit !

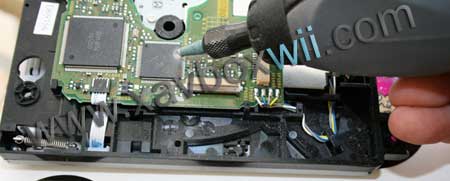

on ponce bien

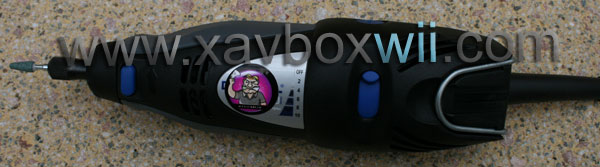

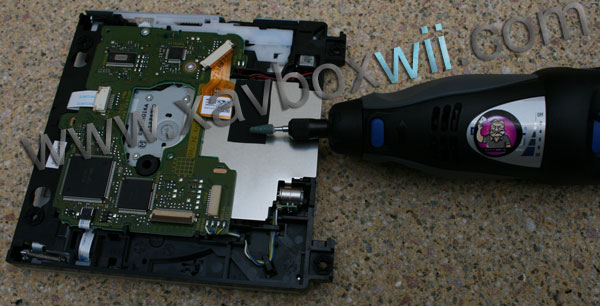

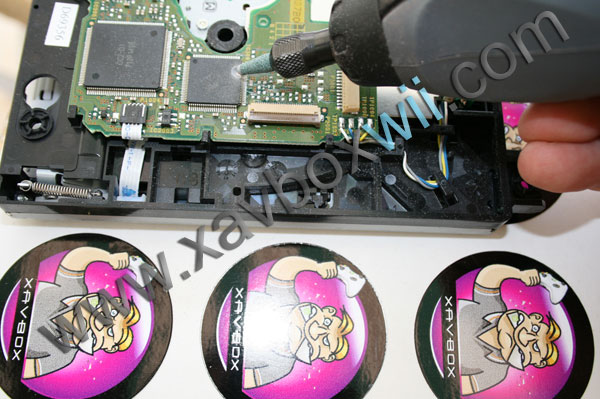

Pour poncer, j'ai utilisé un petite ponceuse électrique, en y allant petit à petit pour être sur de poncer juste ce qu'il faut sans tout détruire... Pour mieux se rendre compte, j'ai filmé l'opération (c'était ma première Wii sans les trois pattes, d'où mon hésitation sur la vidéo). J'ai mis la position la moins rapide...

Ensuite il reste l'étape de la soudure...

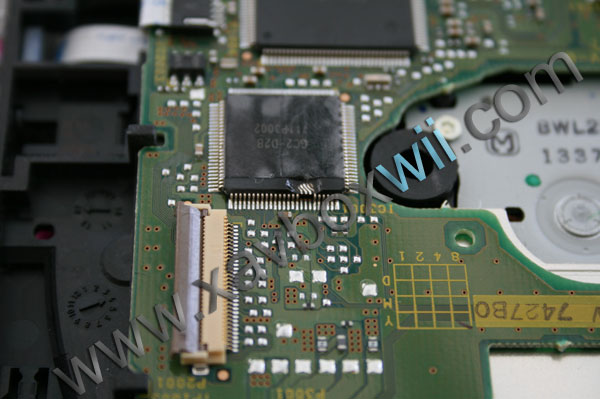

on regarde si c'est assez poncé
les points à relier
du scotch double face

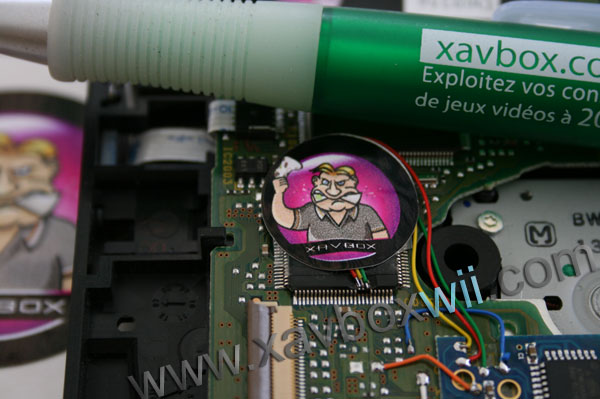

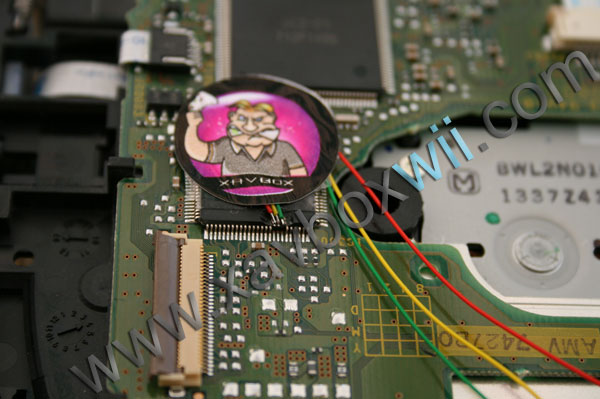

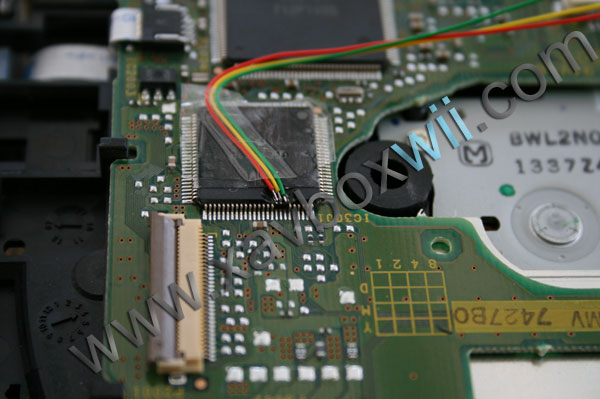

et on soude les 3 fils
les trois fils seront soudés sur la puce (une wiikey pour l'exemple)

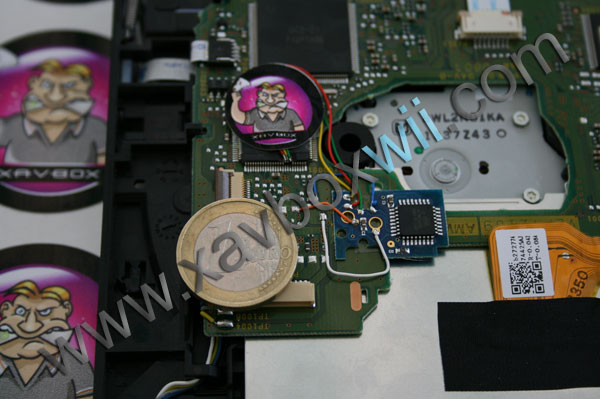

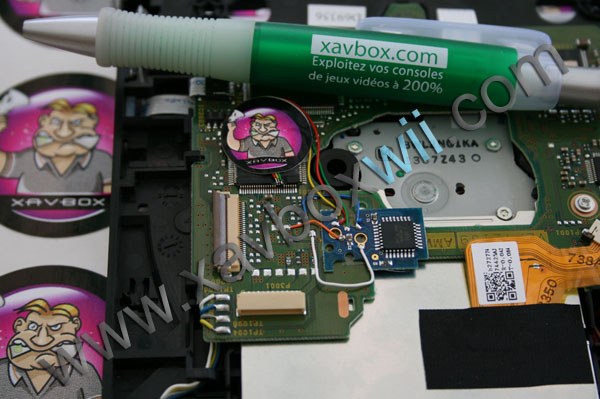

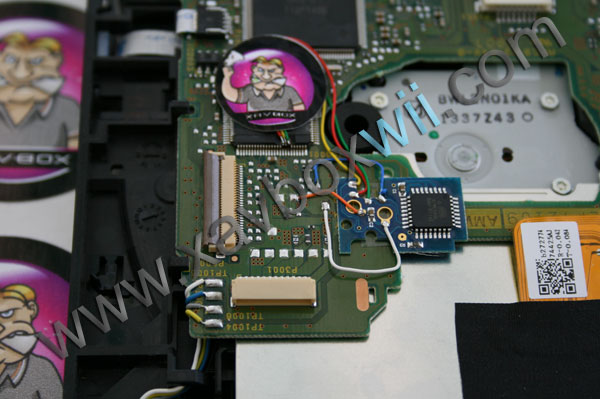

et voici la puce Wiikey soudée sur la Wii sans les 3 pattes

puce wii sans les pattes

n° de série de la Wii : LEH127029724

Merci à Joïada qui m'a confiée sa Wii sans avoir peur...  ;-)

voici une vidéo de soudure sur les 3 pattes en moins

Merci à David qui m'à laissé filmer en direct...

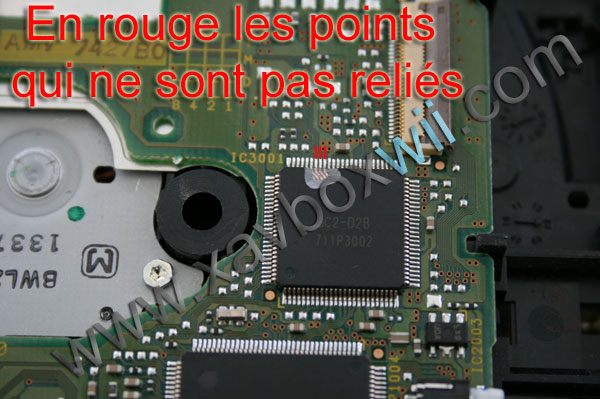

Pour vous aider à souder la puce, voici à quoi correspondent
les trois points que vous venez de relier

plan soudure des 3 pattes

Réalisé par Xavbox le samedi 28 juillet 2007

Chipset sans les 3 pattes par Miki :

Miki à choisit une méthode un peu plus compliquée (enfin il me semble), il va relier les points à la carte mère, ensuite la puce sera soudée normallement

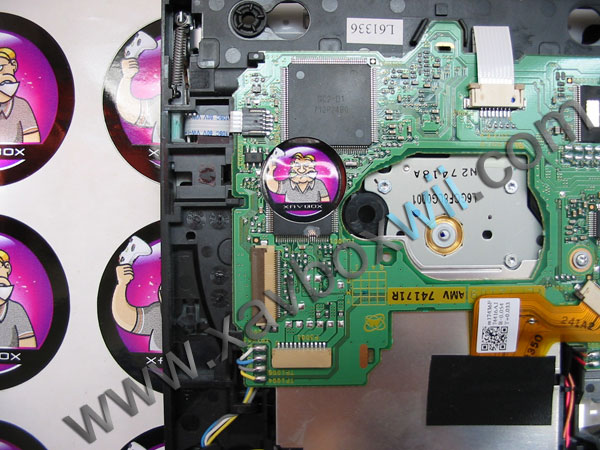

le ponçage

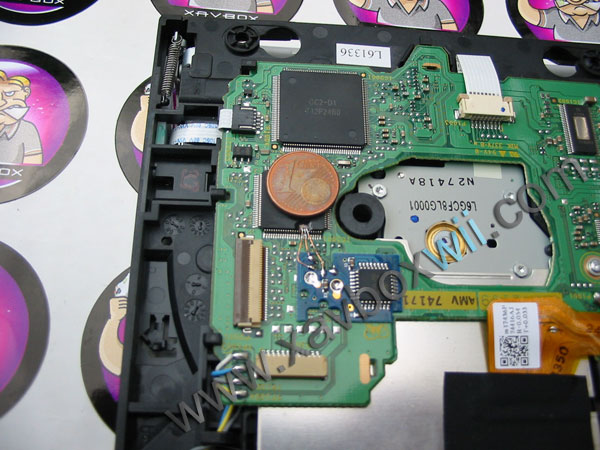

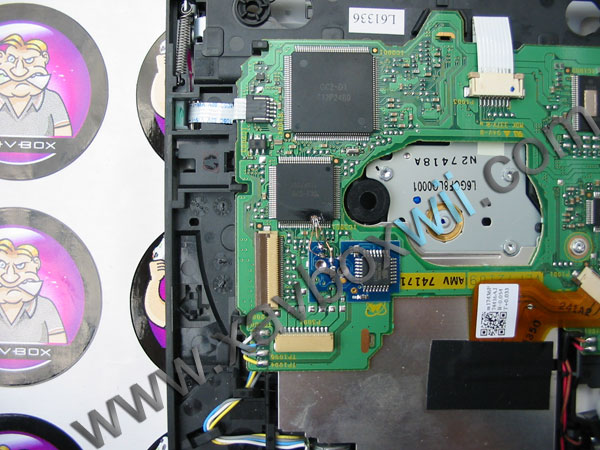

la puce soudée

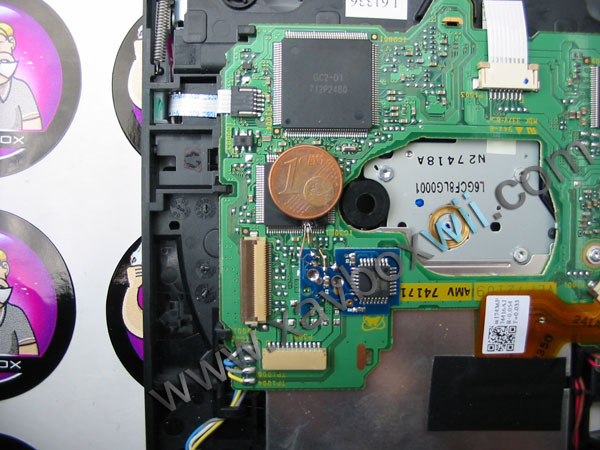

notez la taille à côté d'une pièce de 1 centime  :-(

Josky utilise la même méthode... :

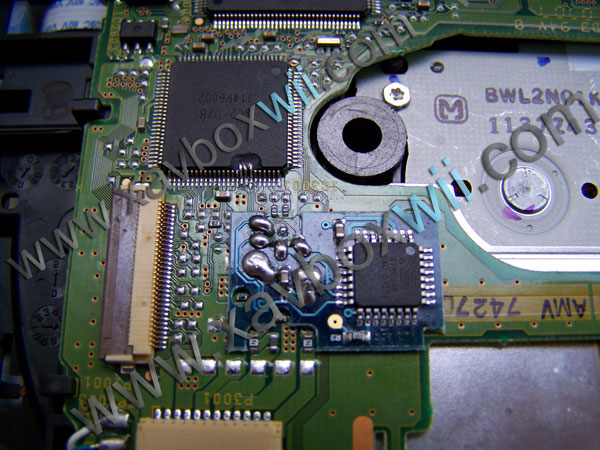

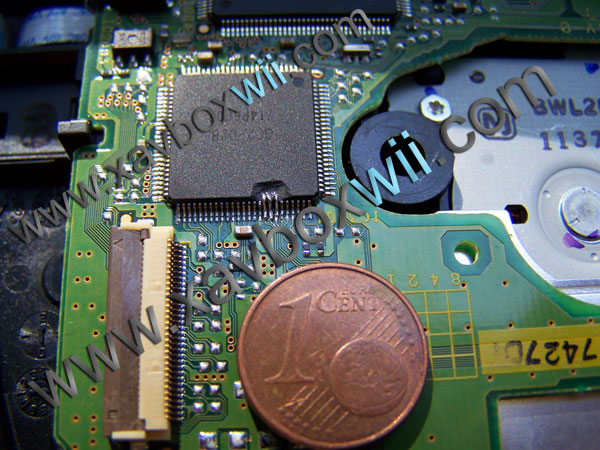

le chipset poncé à côté d'une pièce de 1 centime

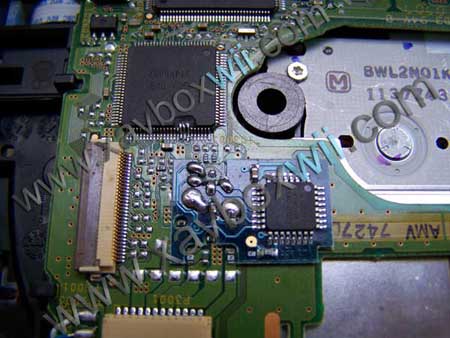

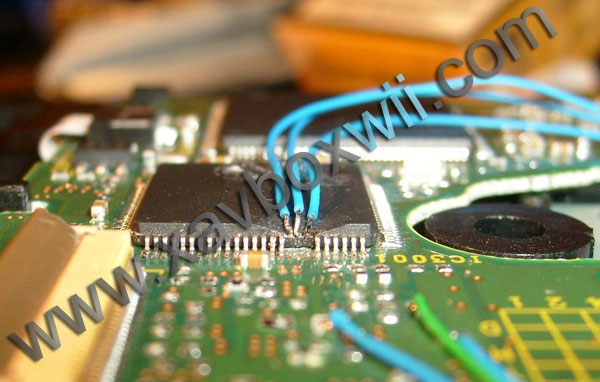

et une fois la puce mise en place

chipset sans les pattes

Josky pose des puces dans le 57

Chipset sans les 3 pattes par Siliteo :

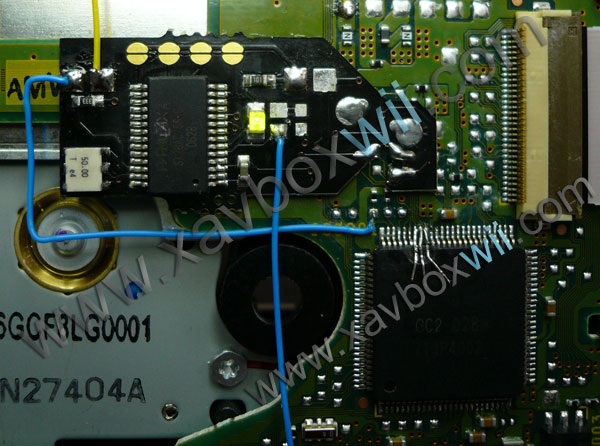

Notre partenaire Siliteo nous as envoyé quelques photos d'une pose de puce Cyclowiz sur une Wii avec les 3 pattes en moins.

cyclowiz et chipset 3 pattes en moins

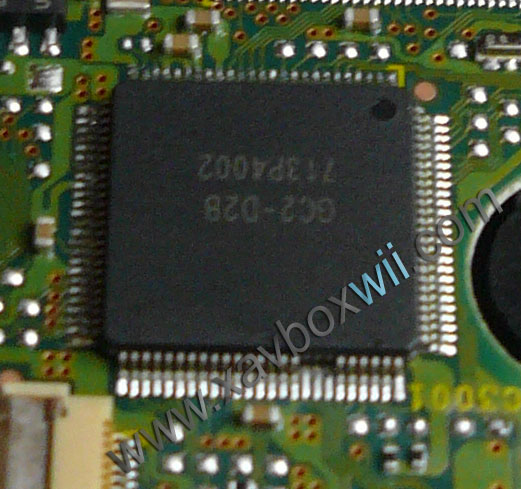

chipset avec les 3 pattes en moins

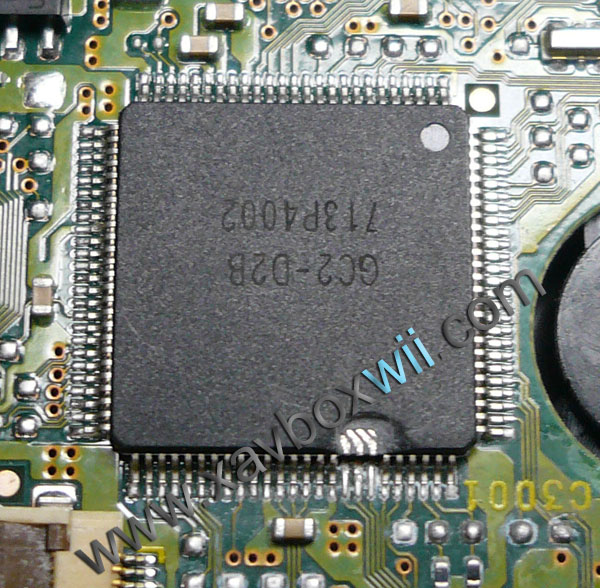

puis une fois le chip meulé
3 pattes en moins

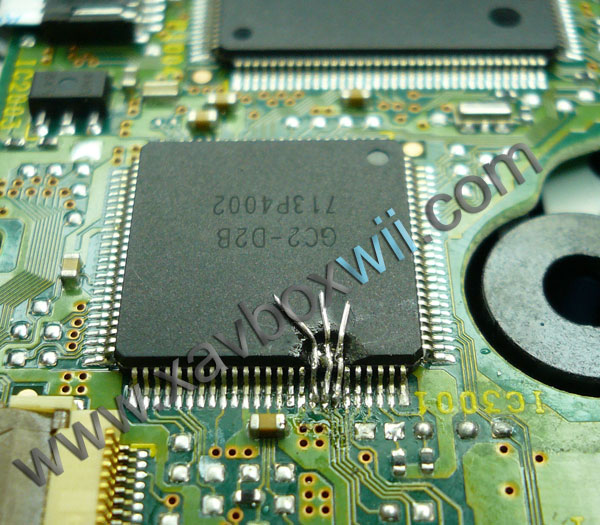

soudure de pattes
mises en place de la puce

Siliteo modifie Wii - wiid - cyclowiiz - wiikey

Autre poses sur chipset sans les pattes :

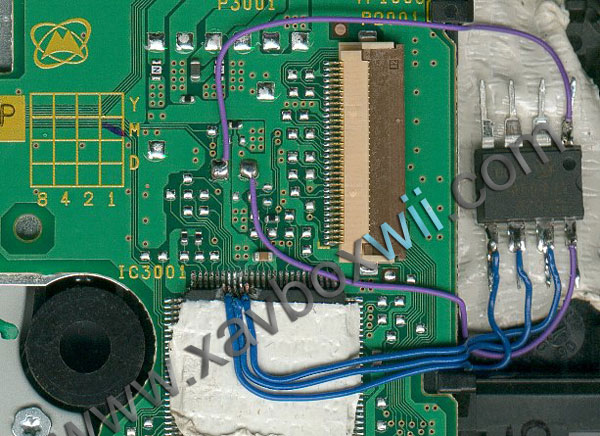

Jean-Luc,
poseur de puces dans le 35
et modérateur sur le forum.

chip sans les pattes

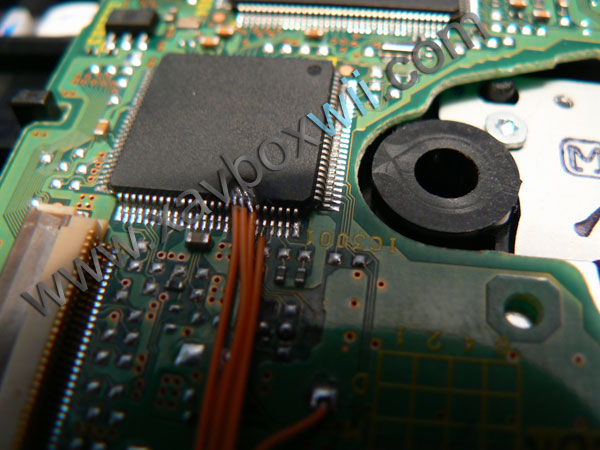

Jejeix,
poseur de puces dans le 31
et modérateur sur le forum.

3 pattes en moins
