Cartes mères Wii

Découvrez les différentes
versions de cartes mère Wii

carte mère wii

En plus d'avoir des chipsets vidéos différents, on peut retrouver différentes versions de cartes mère Wii.

Selon la carte mère, il faudra souder différement... Impossible de le savoir avec le numéro de séries (à part pour les premières versions de Wii, donc pas la peine de demander).

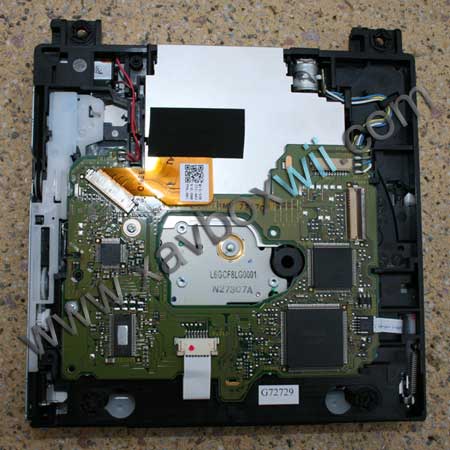

Cartes mère Wii classique :

C'est la carte mère la plus courrante, elle peut avoir un chipset DMS, D2A, D2B ou D2C, toutes les "pastilles" sont présentes, la soudure ne pose aucun souci car c'est comme sur les plans officiels de montage de puces Wii.

motherboard wii

Nouvelles cartes mères Wii :

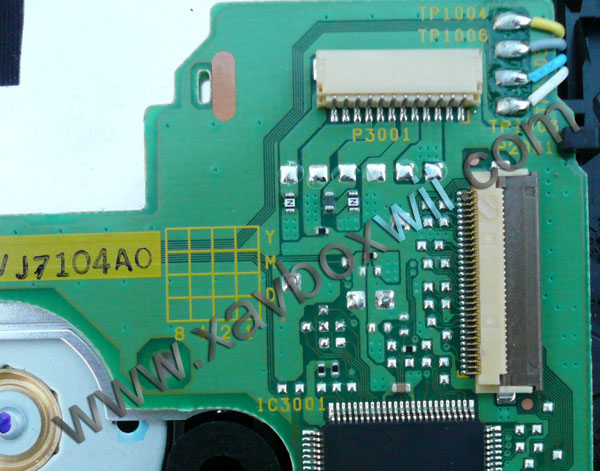

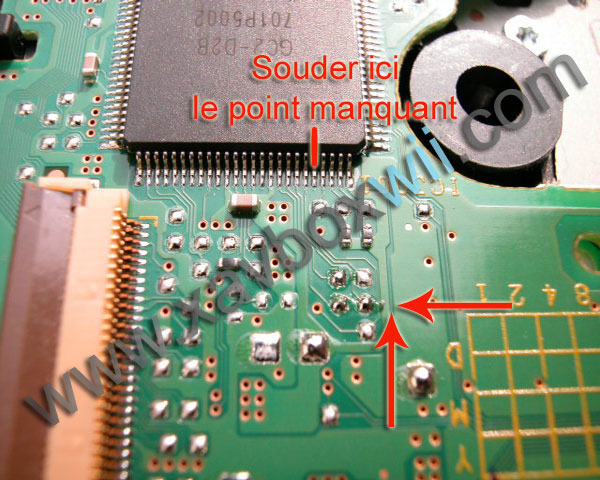

Vue pour la première fois le 10 avril 2007 par Pedro93, une carte mère sur laquelle il manque une pastille. La pastille manquante étant utilisée seulement pour la puce Wiikey (enfin pour l'instant les autres puces n'utilisent pas ce point). Il faudra donc souder le fil correspondant à ce point directement sur la patte n°5 du chipset.

nouvelle carte mère

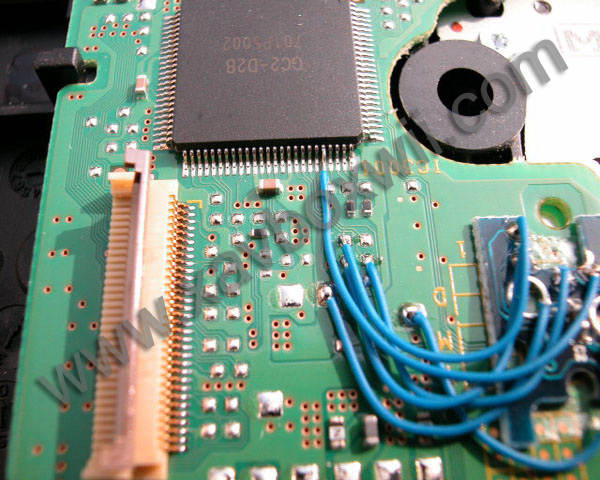

voici la puce mise en place...

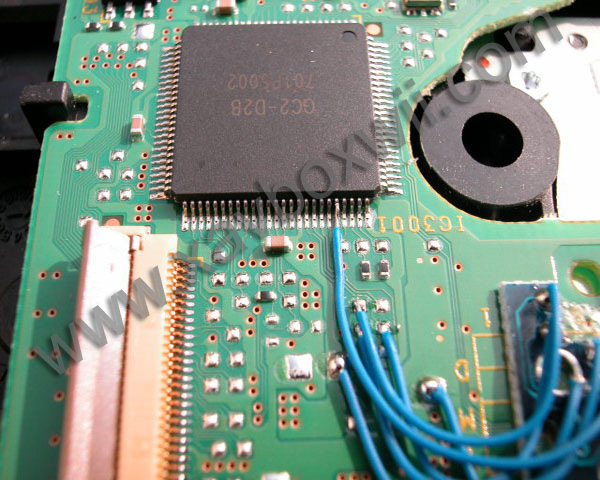

la Wiikey soudée

Puis l'on va trouver la carte mère avec le chipset qui à les 3 pattes en moins (voir cette page)

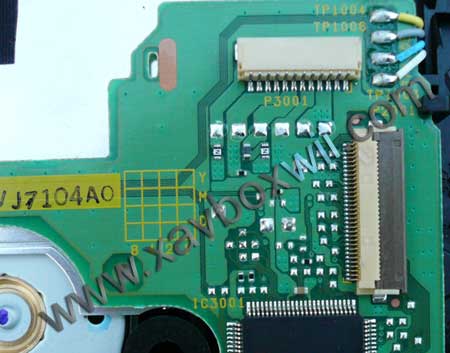

Et le 25 août 2007 c'est au tour d'Otacket de découvrir une nouvelle carte mère : le chipset à les 3 pattes en moins et en plus de ça, il manque la pastille...

wii 3 pattes et pastille en moins

Merci à Eric pour les photos  ;-)

Pour pouvoir souder la puce, il faudra bien sur, poncer le chipset pour relier les 3 points manquant, et souder le fil correspondant à la pastille manquante sur la patte n°5 du chipset.

Message perso pour Otacket :
=> n'oublie plus ton appareil sinon t'es viré  LOL

Si vous découvrez de nouvelles cartes mère, contactez-moi.

Réparrations et points alternatifs :

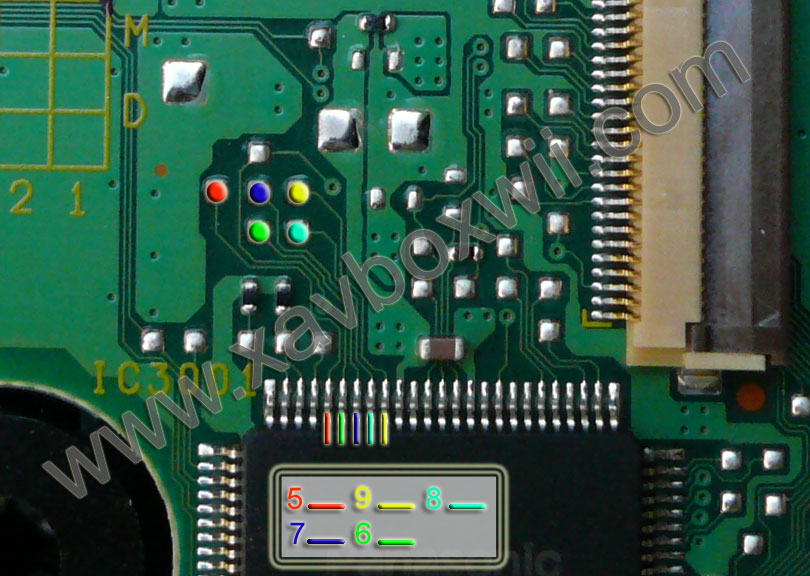

Voici le schéma qui vous montre où souder et à quoi correspondent les différents points...

la Wii sans les 3 pattes :

soudure 3 pattes

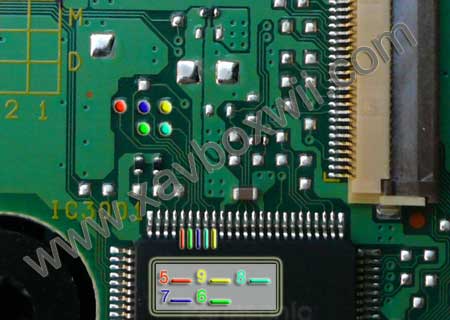

les points pour réparrer la wii

réparration wii

Regardez également la page sur les chips et vidéos
