DUMP/FLASH de NAND Wii

avec le PROGSKEET par Maître Kanter

progskeet

Merci à la Team ProgSkeet pour le ProgSkeet envoyé en test

ProgSkeet en vente ici
progskeet programmeur

EDIT du 31/07/11 : une nouvelle version du Progskeet flasher vient de sortir, elle permet maintenant une vérification du dump.

Comme vous le savez tous, Progskeet est un programmeur de mémoire flash NAND /NOR

Il permet donc la lecture/écriture des mémoires Flash NAND de la Wii, Xbox 360, PS3 mais également les mémoires Flash NOR comme sur la PS3 slim.

Je vais tout d’abord remercier la Team Progskeet pour l’envoi super rapide de la puce et également uf6667 joint sur le chan IRC de Progskeet qui a pu m’éclairer sur certaines zones d’ombres.

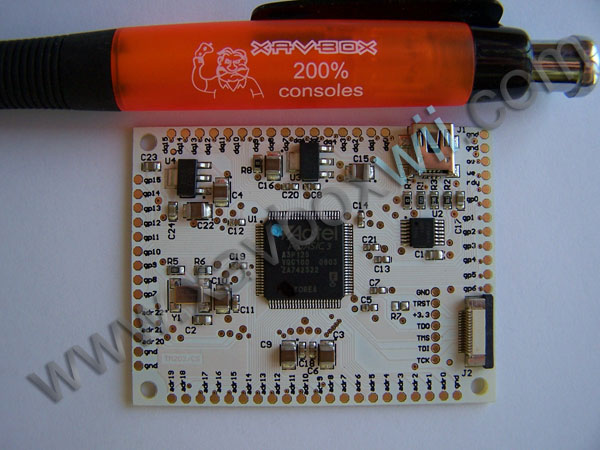

A première vu, La qualité du produit est bien au rendez vous, les soudures sont belles (comme les voutes plantaires de la sœur à Jezabel), la sérigraphie également…on est très loin d’un clone de linker R4…

puce progskeet

Bon on arrête le blabla, on va brancher ça via le câble USB au PC. Au préalable vous aurez bien évidement téléchargé les pilotes de Progskeet ainsi que le soft (Progskeet flasher) sur le site officiel :

http://progskeet.com/download.php

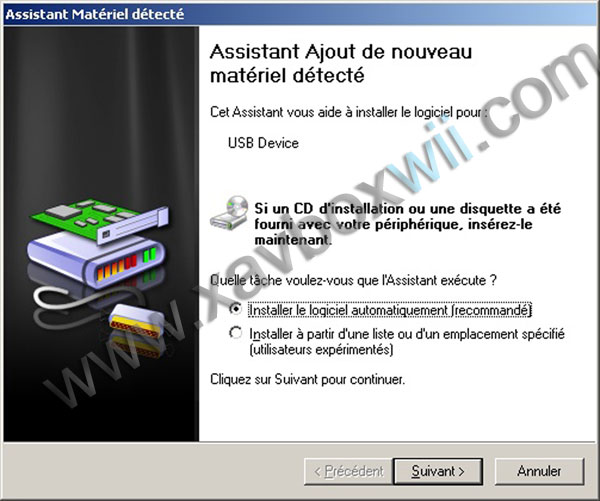

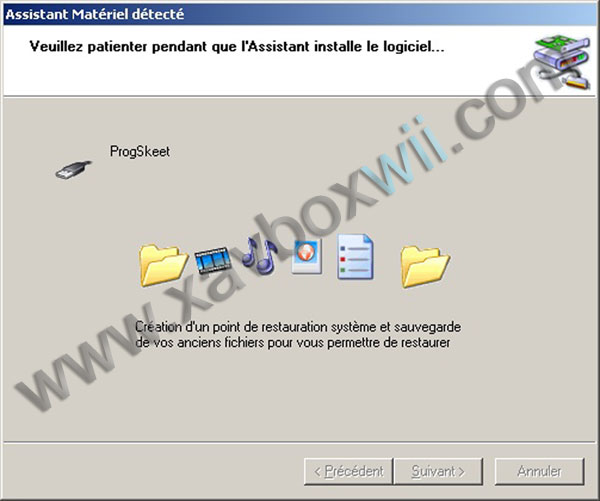

Une fois le Progskeet connecté au PC, il faut installer les pilotes…je passe sur la procédure, c’est la même pour tous les nouveaux périphériques que vous installez.

installation progskeet driver progskeet

Maintenant on va souder !!! En parlant de soudure, le plan fourni par Progskeet est une « tarlouze version 1.2»….pour un maximum de lisibilité dans votre montage je conseil de souder directement sur la nand.

En effet les pastilles devront être grattées avant soudure si vous utilisez le plan de chez Progskeet et si vous grattez trop vous ferez un beau massacre, en plus vous allez perdre un temps fou.

Conclusion, on soude comme des hommes sinon on soude pas….ça c’est dit.

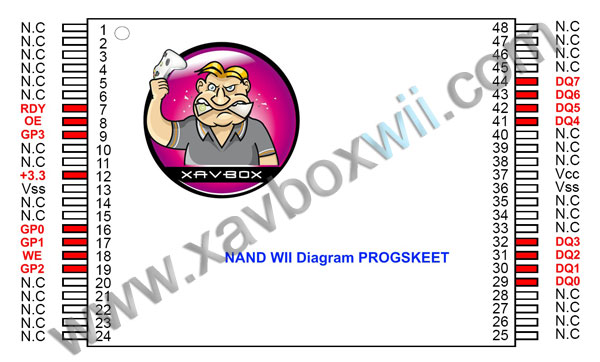

Du coup je vous ai refait le schéma de montage direct sur Nand pour le Progskeet:

plan de montage progskeet

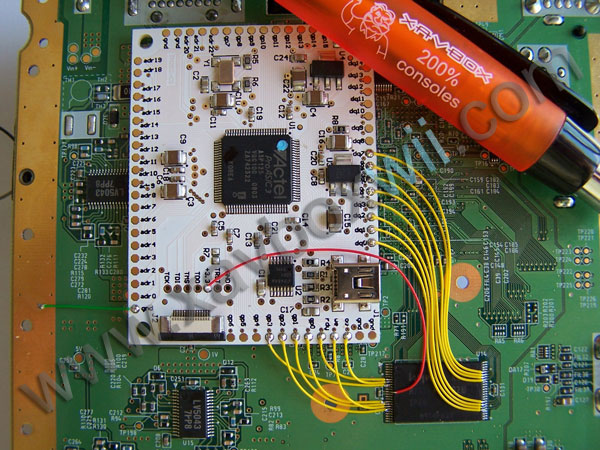

Une fois les soudures terminées ça doit ressembler à ça (vous avez vu, j’ai mis des fils de couleurs différentes pour le VCC et le VSS, c’est pour faire plaisir à Xav et son côté romantique…).

A noter : Le +3.3 et la masse ne sont pas obligatoires si vous alimentez la carte mère avec le transfo d’origine.

soudure progskeet

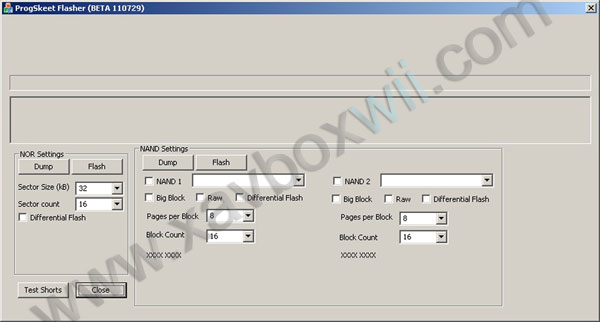

On connecte la fiche USB au PC et on démarre la console. Le ventilateur doit tourner pendant le dump sinon ça va chauffer alors on le laisse brancher !!! Par contre on peut se passer du module BT et wifi. On peut maintenant lancer le Progskeet flasher.

programation

Reste à paramétrer le programme, eh oui, c’est pas encore automatique comme sur le Xavprog de super Bonx (qui est surement bien occupé avec la belle A…a PJ de fille ) donc on coche NAND 1 puisqu’il n’y a qu’une nand sur Wii.

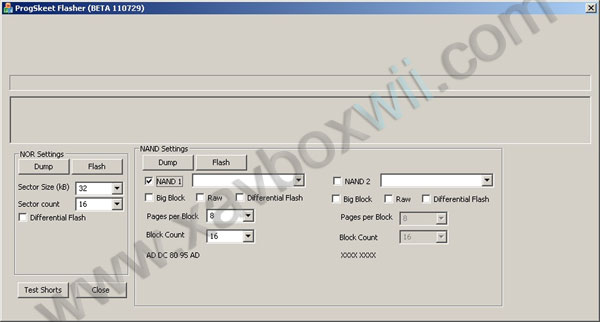

Une fois cochée le programme doit détecter la nand soudée au Progskeet et vous afficher l’ID à la place des XXXX XXXX, dans mon cas c’est une puce Hynix donc : AD DC 80 95 AD

puce hynix

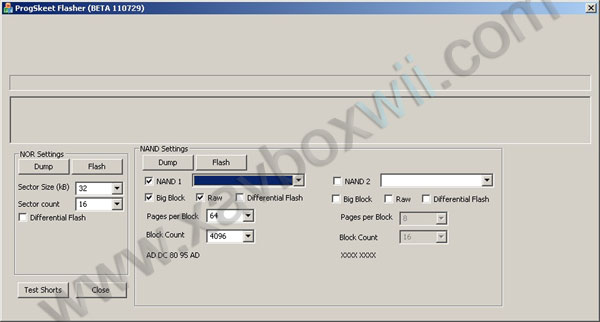

Après on coche « Raw » et également « Big Block » puisque 2112 Bytes au lieu de 528, dans « Pages per block » on choisi 64 et dans « Block count » on choisi 4096 (pas de panique, vous trouverez toutes ces valeurs dans le datasheet du composant)

progskeet

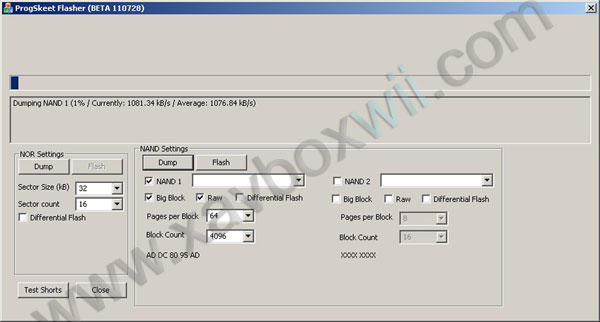

Une fois tous les paramètres entrés, on clique sur « Dump », on entre le nom du dump ainsi que son chemin et c’est parti…..Je recommande toutefois de faire 2 dumps consécutifs à comparer avec un éditeur héxa pour être sur. Il n’y à pas encore de vérification du dump par le soft mais cette option sera ajoutée ultérieurement d’après le développeur uf6667.

programmation

Le progskeet est beaucoup plus rapide que l’infectus !!! Le dump total des 528 Mo est torché en moins de 10 minutes (c’est plus qu’il n’en faut à Angepit pour siffler un double 51 vous me direz…mais bon..).

Pour la reprogrammation, c’est la même chose point de vue soudure et paramètres, la seule différence c’est qu’il faut cliquer sur « Flash ».

Le soft Progskeet flasher sera régulièrement mis à jour, assurez-vous d’avoir la dernière version en date. Les deux versions testés sont la 110728 et 110729, quelques bugs subsistent comme la barre d’avancement qui n’avance plus ou le programme qui semble ne plus répondre mais le dump continu pourtant et vous reprendrez la main à la fin.

Pour ceux qui ont déjà été confronté au problème, j’avais 2 cartes mères qui me donnait l’erreur « Error in waiting flash ready » sous Xavprog que j’ai pu débriquer avec le Progskeet flasher :-)). En conclusion….je vends une infectus 2 d’occaz, très peu servi…qui est intéressé ?

Si vous avez des questions, elles sont les bienvenues sur le forum !!!

Testé par Maître Kanter le 30 juillet 2011
