D2pro v4

"Puce d2pro v2 en 6 fils"

d2pro v4

Merci à la Team D2pro pour les puces D2pro v4 envoyées  :-)

D2PRO V4 D2E : 6 fils

Suite à la sortie de puces en 6 fils pour chipsets à partir du D2C, la Team D2PRO à sortie une nouvelle version de la puce D2pro v2 qu'elle à nommée "d2pro 6 fiils" et qui possède un autocollant jaune au dos de la puce. En fait il s'agit de la version 4 de la D2pro.

D2pro v4 pourquoi ?

game d2pro

Pour des raisons "marketing" la Team D2pro n'à pas jugée bon de donner un autre nom à sa D2Pro v2 (comme pour la d2pro V3).

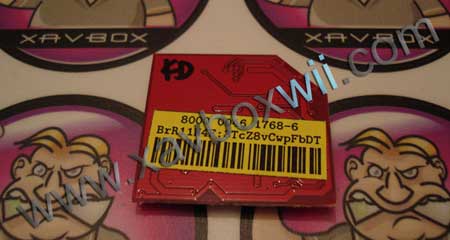

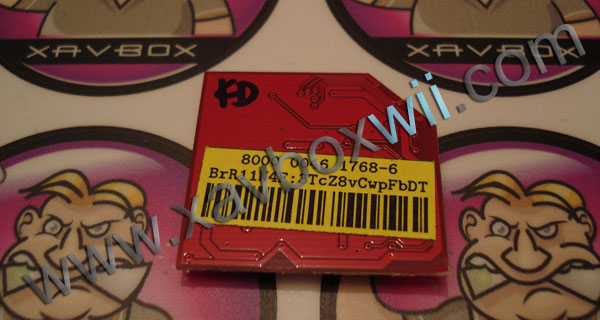

Pour reconnaître la version de la puce D2Pro il faut regarder au dos la couleur de l'autocollant, pour la d2pro 6 fils il est jaune, de face la puce est pareille.

d2pro 2 6 fils
d2pro 6 fils

On l'appel d2pro v4 mais en fait ça pourrait tout aussi bien être une d2pro v5 si on en juge les différentes versions déjà sorties comme le montre la photo ci-dessous.

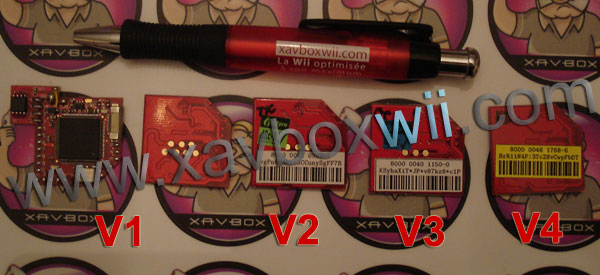

d2Pro
puce d2pro

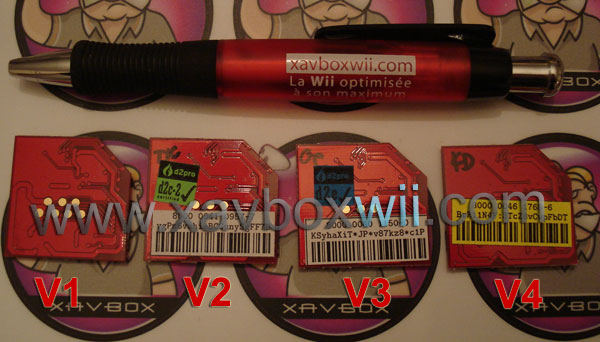

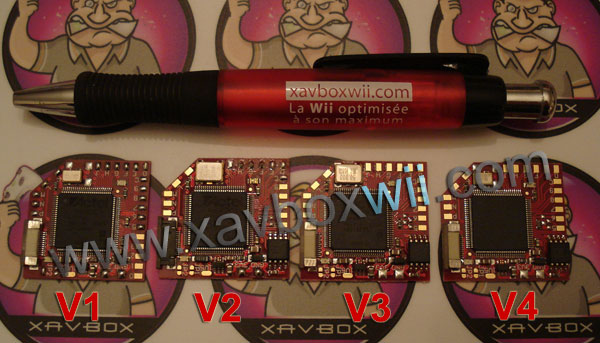

Photo ci-dessus, de gauche à droit on peut voir :

  • 2 versions de D2pro v1 (avec ou sans le spi rajouté, et il y a même eu une version suivante avec le spi directement intégré)
  • la d2pro v2 certified D2C2 (un autocollant vert sur lequel est écrit D2C-2 est rajouté au dos de la puce)
  • la d2pro v3 certified D2E (un autocollant bleu sur lequel est écrit D2E est rajouté au dos de la puce)
  • la d2pro v4 au dos de laquelle l'autocollant blanc qui porte le code barre de la puce deviens jaune)

Donc comme moi vous pouvez constater qu'il s'agit bien d'une v4

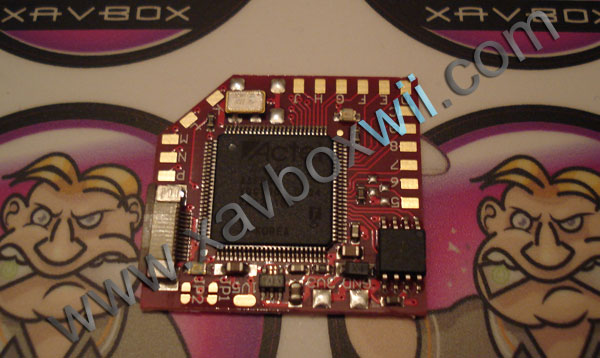

Puce D2pro v4 :

d2pro 6 fils

Les fonctions de la puce d2pro v4 sont les mêmes que la d2pro v3, la seule différence viens du nombre de fils à souder à partir des chipsets D2C et plus : les 3 fils à souder sur les pattes du chipset ont disparut facilitant l'installation de la puce pour les poseurs non expérimentés.

Est-ce que le fait de souder 3 fils de moins rends la puce d2pro aussi efficace ? L'avenir nous le dira, en tout cas en cas de doutes, rien ne vous empêche de souder les 3 fils quand même...

Si vous soudez la puce d2pro sur un chipset D2A ou D2B (avec ou sans les 3 pattes), vous n'êtes pas concernés par cette mise à jour).

Installation de la puce D2Pro v4 :

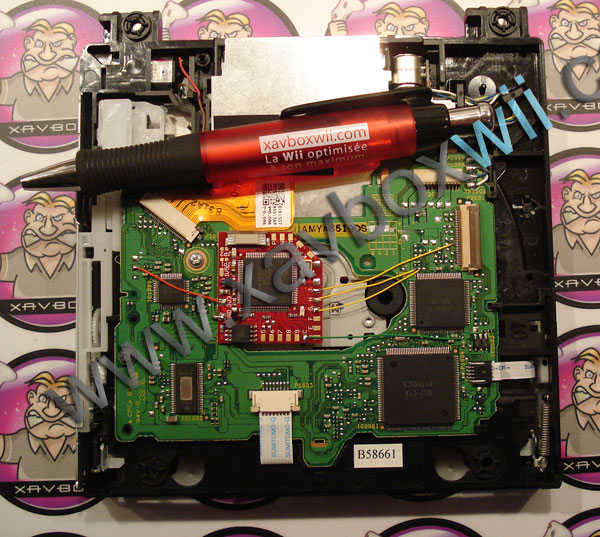

pose de puce d2pro v4

Comme vous vous en doutez, trois fils de moins à souder et c'est la déprime pour Xavbox, c'est pourquoi cette page à été longue à mettre en page...

La puce à été installée sur différents chipsets :

  • d2b : impécable
  • '
  • d2c : impécable
  • d2c2 : impécable
  • d2e : impécable
  • d2e avec résine : aucun souci non plus (c'est même plus simple que certaines puces puisqu'il y à moins de résine à retirer)

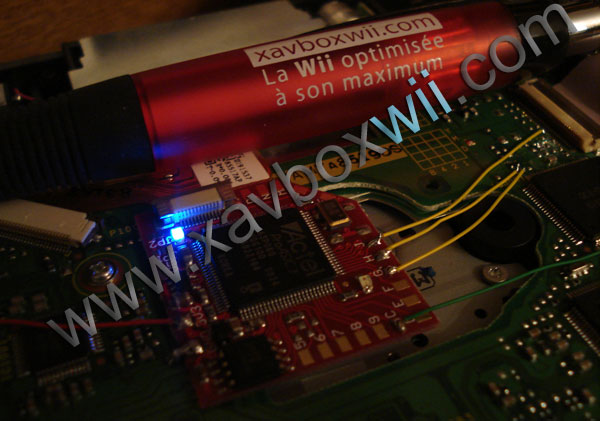

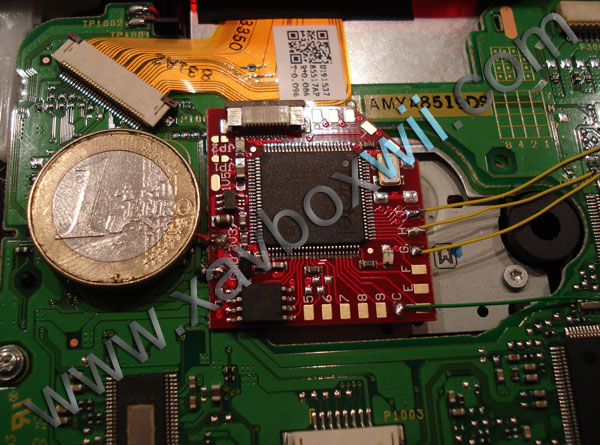

les points à souder :

  • fil rouge pour le +,
  • la masse soudée en direct pour économiser un fil,
  • les 3 fils jaune commun pour tout chipsets,
  • le fil vert pour les chipset d2c / d2c2 / d2e / d2e résine

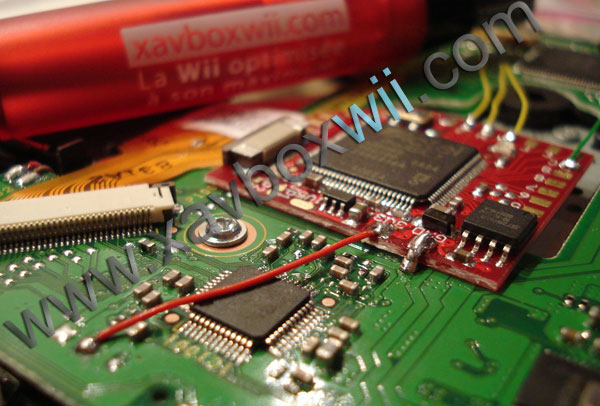

masse et 3v3 de la d2pro

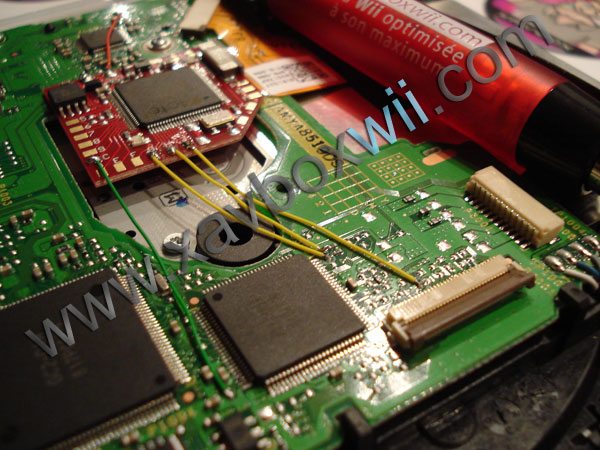

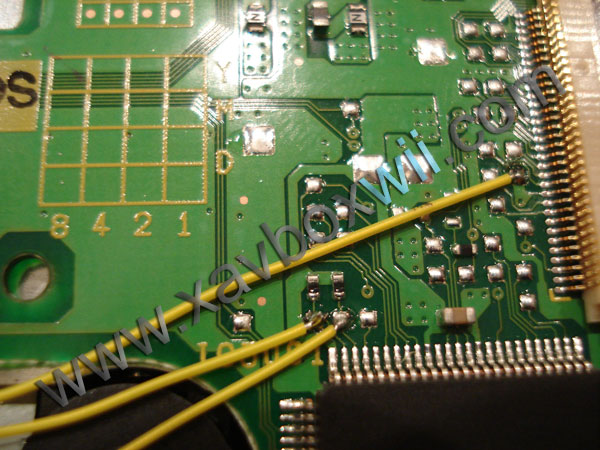

3 fils commun

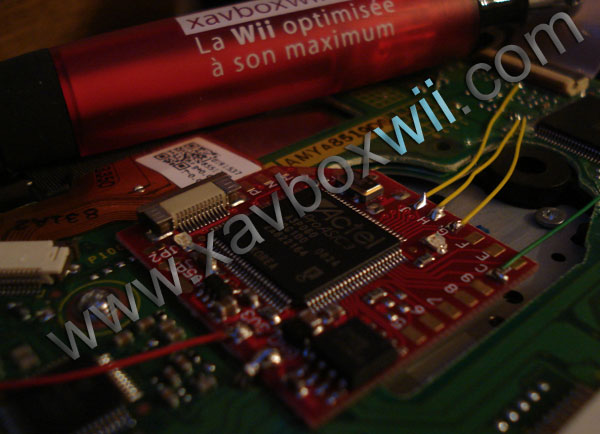

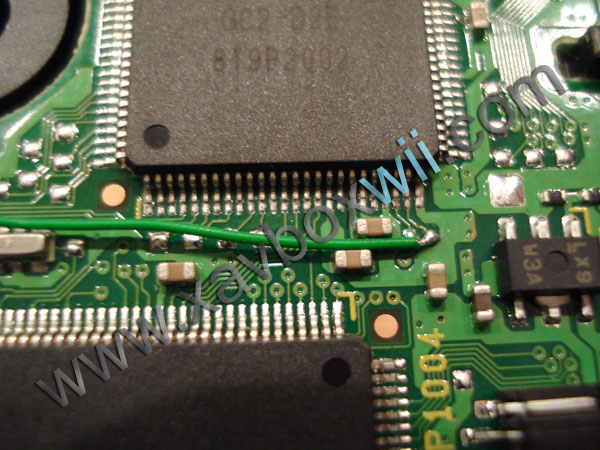

fil pour d2c et plus

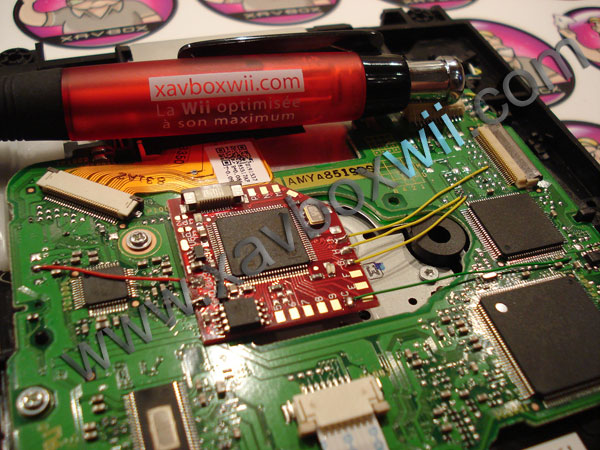

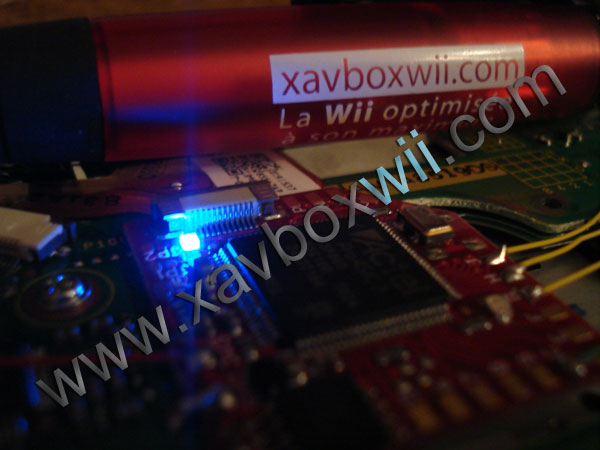

Voici quelques photos sur chipset d2E

installation puce d2pro v4




/|\ ATTENTION /|\

Ce n'est pas parce que j'écris que la pose de cette puce est plus simple que c'est à la portée de tout le monde, je vous rappel que le PCB de la Wii est fragile et que les points sont très petit...

Configuration puce d2pro v4 et mise à jour :

config disc d2pro

La puce D2pro v4 est vendue avec la dernière mise à jour (enfin la dernière au moment où j'écris ces lignes).

Pour mettre à jour la puce, il suffit de se rendre sur le site officiel de la puce, de télécharger la mise à jour selon la version de sa wii (Europe, US ou JAP), de décompresser le fichier et graver l'ISO obtenu sur un DVD.

Un disque de configuration (Setup Disc) existe et permet de modifier certaines options (en laissant tout par défaut tout fonctionne sans souci). Par contre cet utilitaire permet de connaître quelques informations interressantes sans avoir à réouvrir sa Wii (et ça, c'est très utile pour tout ceux qui n'arrivent jamais à se souvenir de ce qu'ils ont).

On peut y voir (pour l'exemple en photos) :

  • la version du "config disc" (v1.7)
  • la version du chipset (D2E)
  • le firmware de la puce (2.5)

Les options du Config Disc :

Pour ceux qui n'ont pas de manette Gamecube, l'utilisation de ce menu peut se faire à l'aide de pressions sur le bouton "Reset" :

  • pression rapide = changemenent de la sélection
  • pression longue = entrée (pour valider)

Les options qui peuvent être changées :

  • Region patcher (pour modifier la région des jeux)
  • Audio Fix (résolution des problèmes audio)
  • Original read speed (vitesse de lecture des originaux)
  • Original DL read spd (vitesse de lecture des originaux double couche)
  • Backup read speed (vitesse de lecture des copies)
  • DL backup read speed (vitesse de lecture des copies sur DVD double couche)
  • Allow system upgrade (laisser le système se mettre à jour)
  • Save Settings (enregistrement des paramètrres)
  • Force firmware upd (forcer la mise à jour de la puce)

Test réalisé début décembre 2008
