D2pro v3

"Puce d2pro v2 certifié d2E"

d2pro v3

Merci à la Team D2pro pour la puce D2pro v3 envoyée  :-)

puce d2pro v3 en vente ici
D2PRO-D2E V3

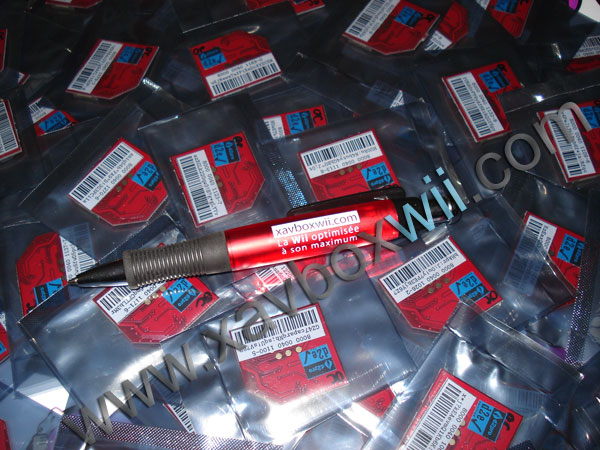

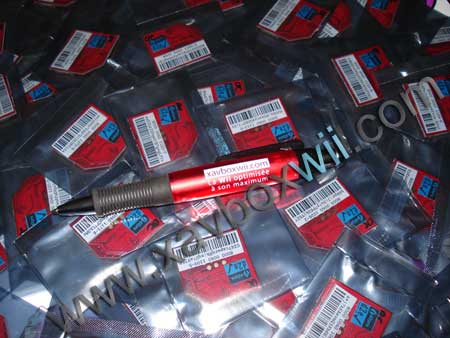

[puces en stock]

Suite à la sortie du chipset D2E sur Wii, la Team D2PRO à sortie une mise à jour de la puce D2pro v2 qu'elle à nommée "d2pro certifié DE2" et qui possède un autocollant bleu à la place du vert

puces d2pro

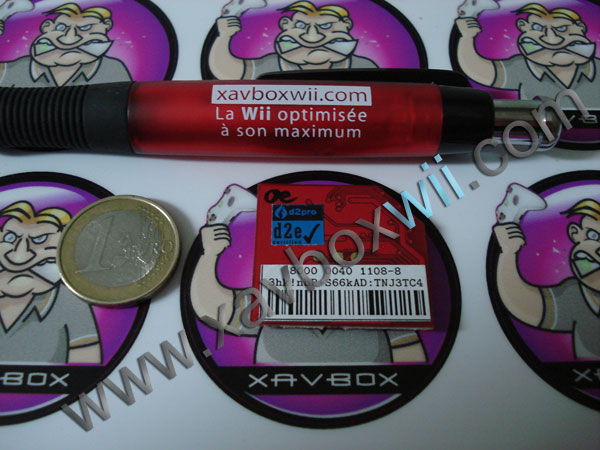

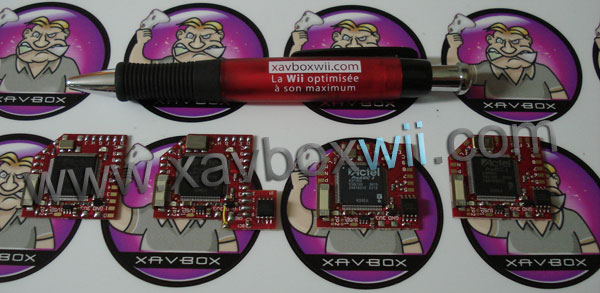

Voici quelques photos pour montrer l'évolution des puces D2pro

de gaughe à droite :
D2pro / D2pro + spi soudé / D2pro v2 / D2pro v3

gamme d2pro

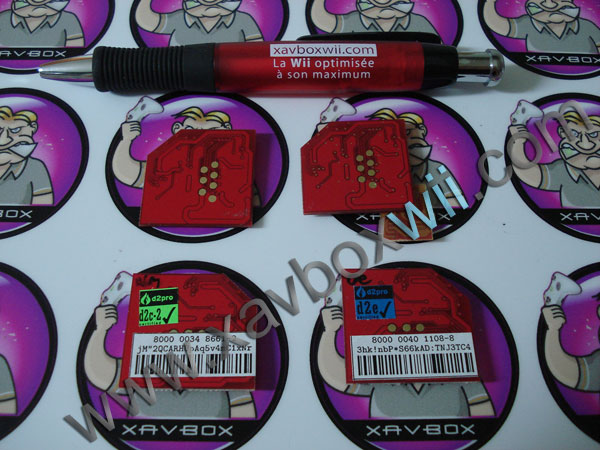

les 4 versions de dos

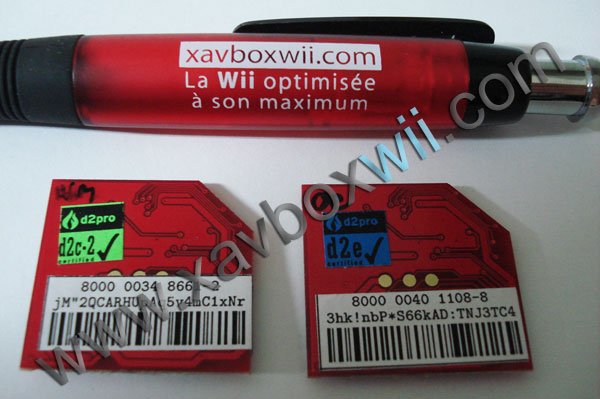

d2pro v2 et v3
toutes les d2pro
d2pro v2 et v3

La puce d2pro v3 à les mêmes fonctions que la D2pro sauf qu'elle est compatible avec TOUTES les wii existante à ce jour
(c'est à dire avec le chipset d2E)

Installation puce d2pro v3 sur chipset d2e :

d2pro d2e

La puce D2pro v3 est compatible avec tout les chipset, mais ce qui nous importe le plus pour le moment c'est sa compatibilitée avec le chipset D2E.

Seuleument 9 fils à souder pour un chipset D2C / D2C2 ou D2E, mais avec 3 points sur le chipset...

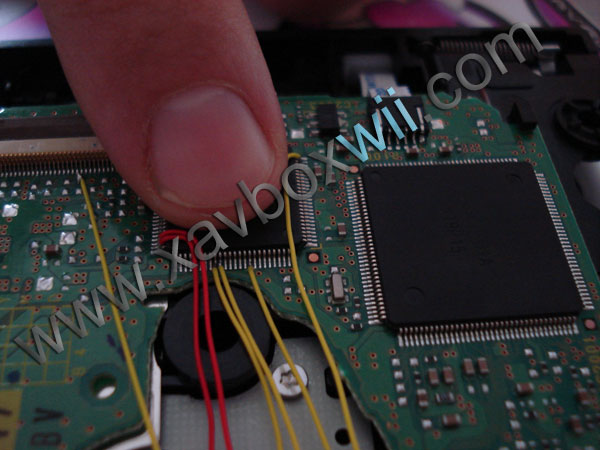

Attention, les soudures sur chipset restent réserver pour des soudeurs expérimentés. Regardez la taille d'un chipset comparé à un doigt (l'index). Notez que pour un montage classique, il n'y a que 3 fils sur le chipset mais pour le fun Xavbox les à tous soudés dessus.

chipset et doigt

Voyons donc quelques photos de montage sur chipset D2E

Installation puce d2pro 3 par Xavbox :

d2pro 3 sur d2e

Comme tout le monde proposent des montages alternatifs soit-disant simplifiés, Xavbox à décidé de faire l'inverse et de souder un maximum de fils sur le chipset (soit 8 fils de souder sur le chipset au lieu de seuleument 3 fils).

Nous vous déconseillons de tenter ce type de montage si vous n'avez jamais soudé...

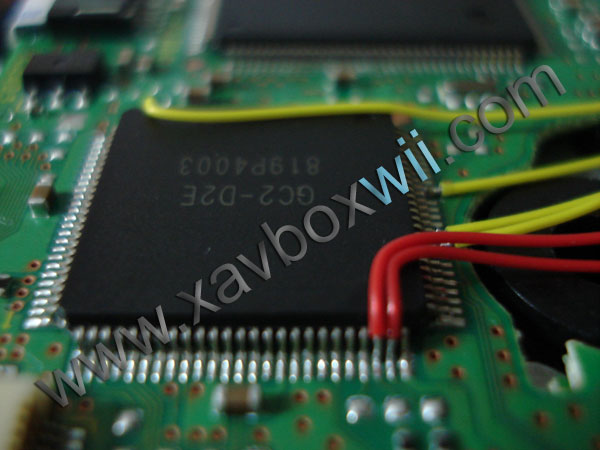

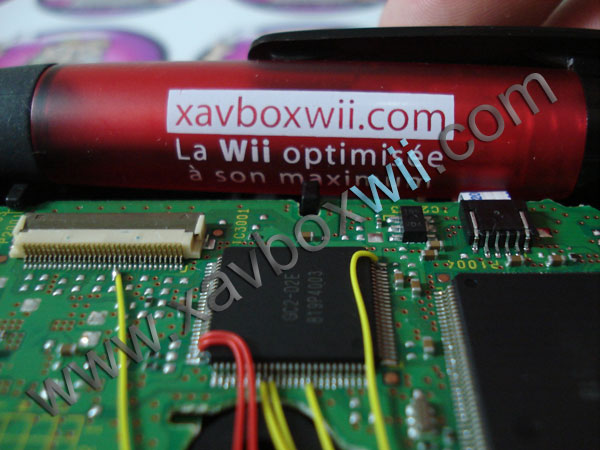

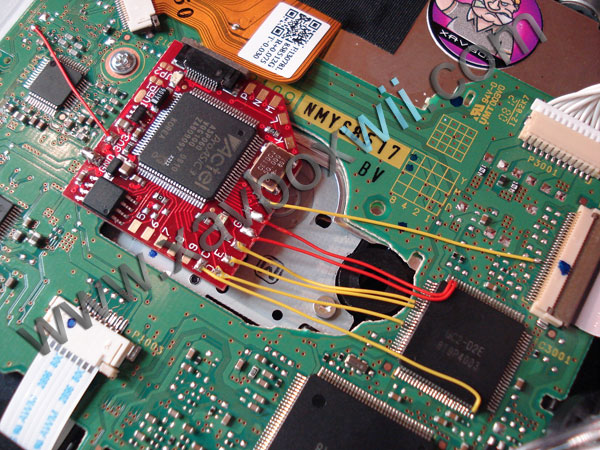

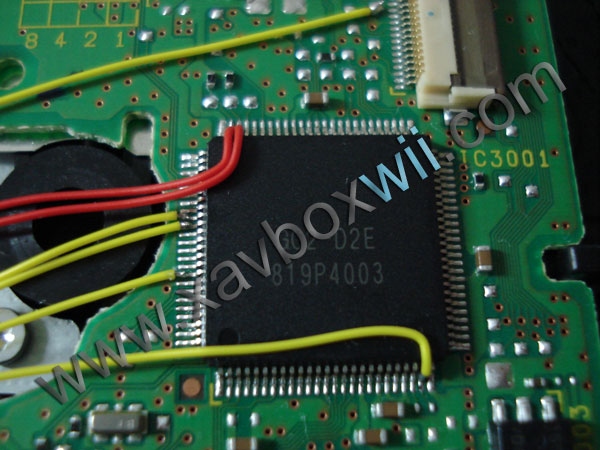

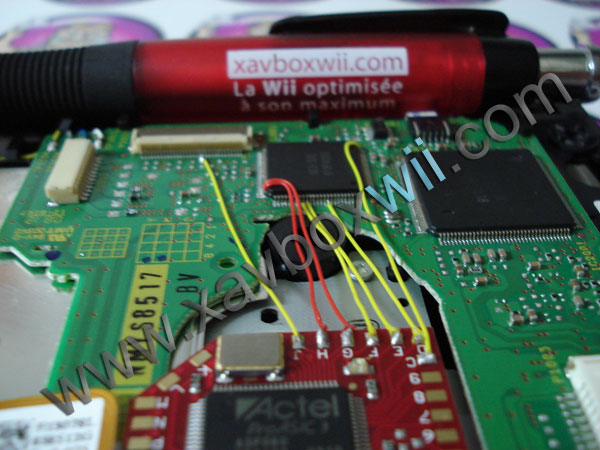

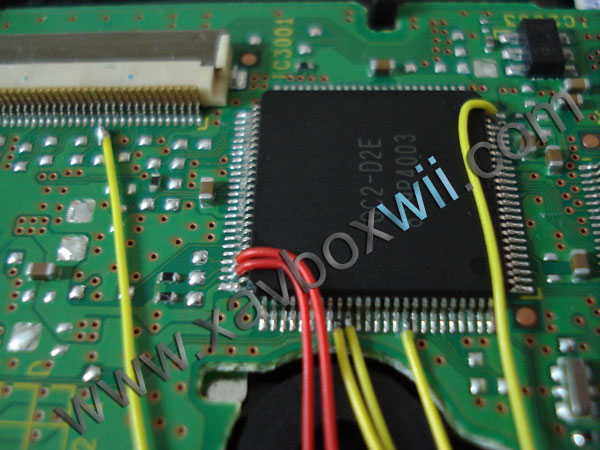

Photos de soudure sur le chipset d2e par Xavbox :

soudure sur chipset
d2pro3
soudure sur le chipset, sous différents angles

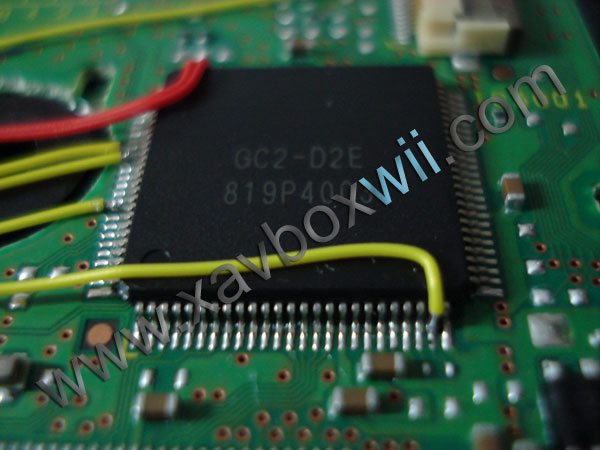

chipset D2E
d2e
soudure d2e

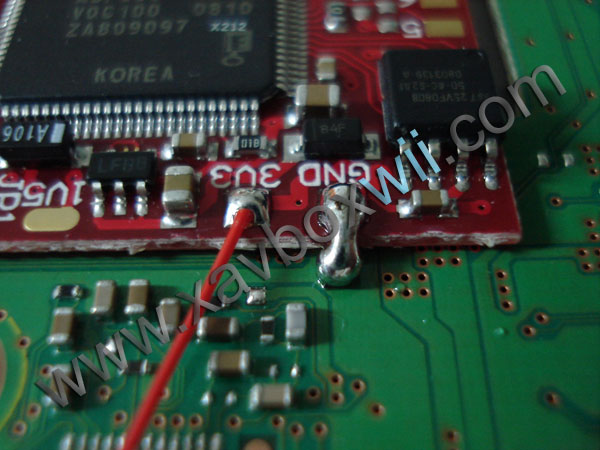

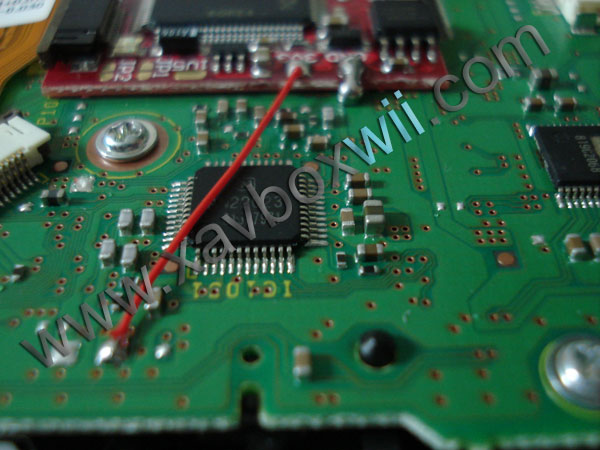

Pour souder la "masse" (ground) et le "plus" (3V3), j'ai utilisé la méthode de Jean-Luc :

faites un pont à l'aide de la soudure de la carte mère au pcb
de la puce D2pro v3, vous éconnomiserez un fil...
ATTENTION :
c'est pas forcément plus simple si vous n'avez jamais soudé.

soudure d2pro
ground d2pro

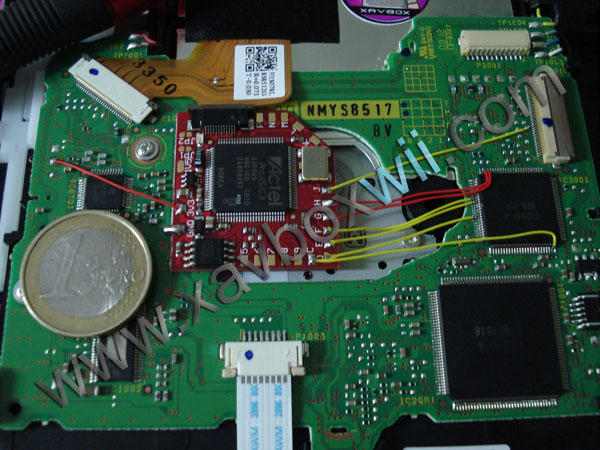

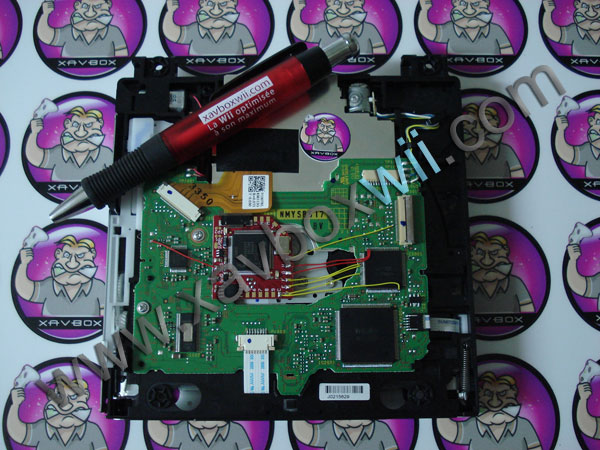

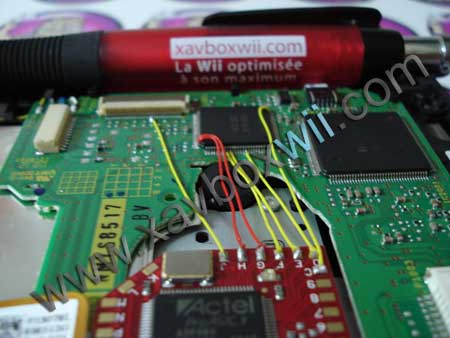

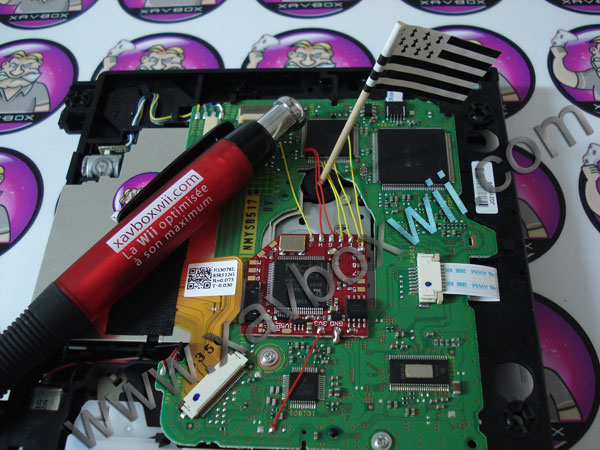

Voici quelques photos de vue d'ensemble du montage

d2pro3
d2pro et pièce 1 euro
d2pro bretagne

Installation puce d2pro v3 par Jean-Luc :

d2pro v3 certifie d2e

Plus raisonnable que Xavbox, Jean-Luc nous montre comment la puce doit être soudée (à part pour le point "C", il n'a pas résisté et l'a soudé sur le chipset)

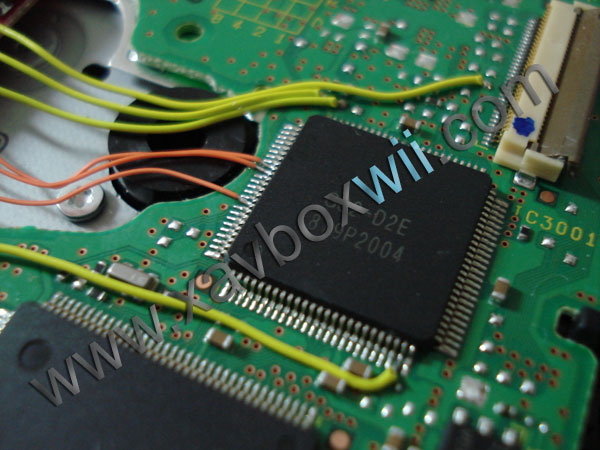

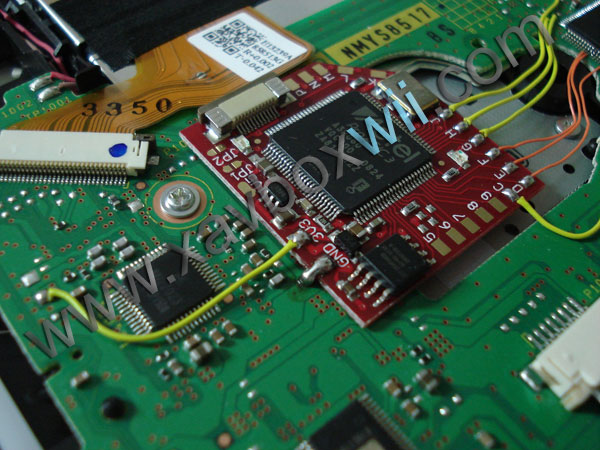

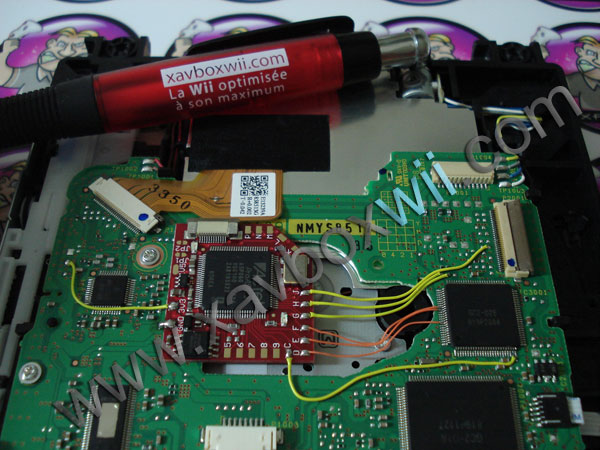

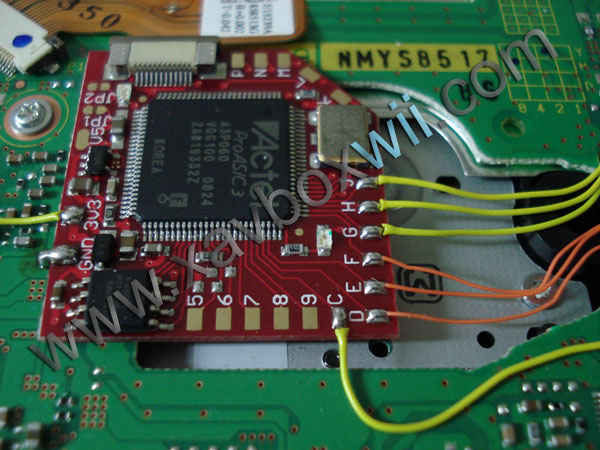

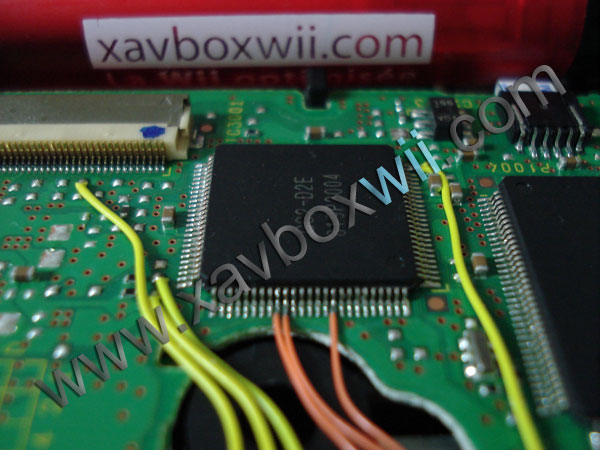

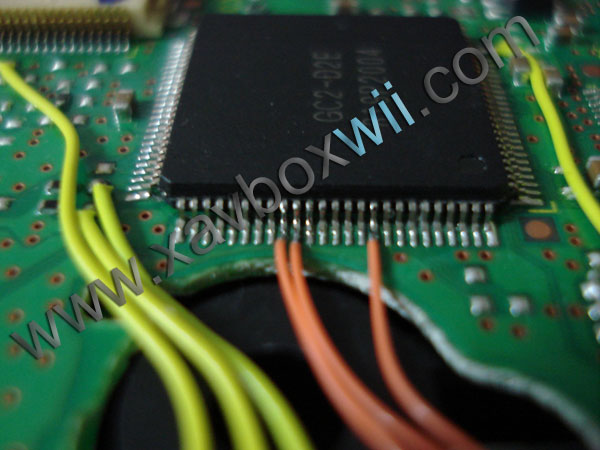

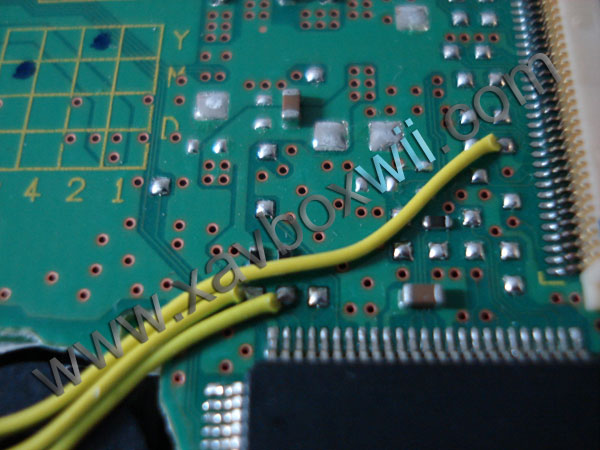

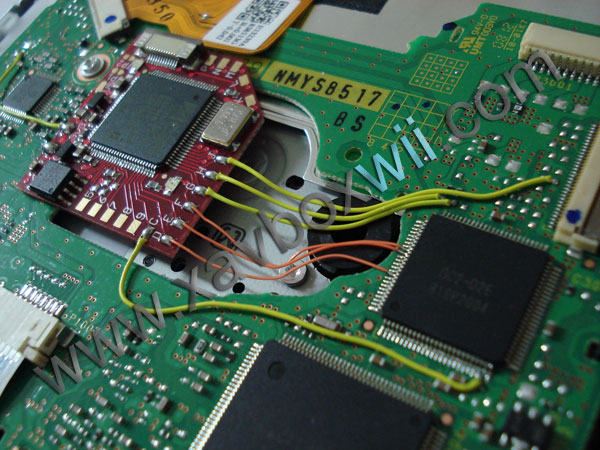

Voici quelques photos de la pose de puce :

d2pro jean-luc
d2pro sur chipset

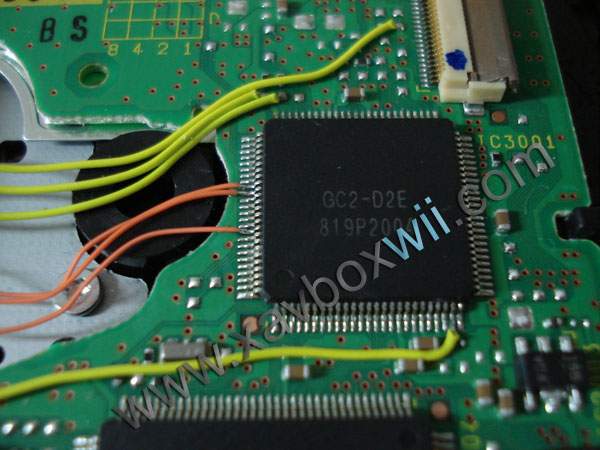

soudure chipset
soudure
soudure pcb
d2pro
d2pro 3

Fonctionnement de la puce d2pro v3 :

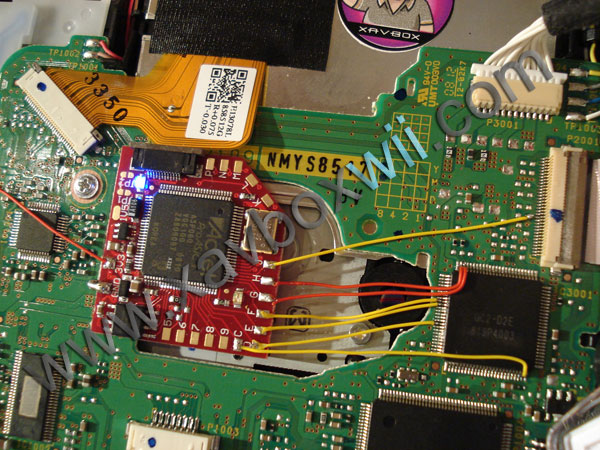

La puce d2pro v3 possède 2 LED qui permettent de controler le fonctionnement de la puce (tant que la wii n'est pas refermée)

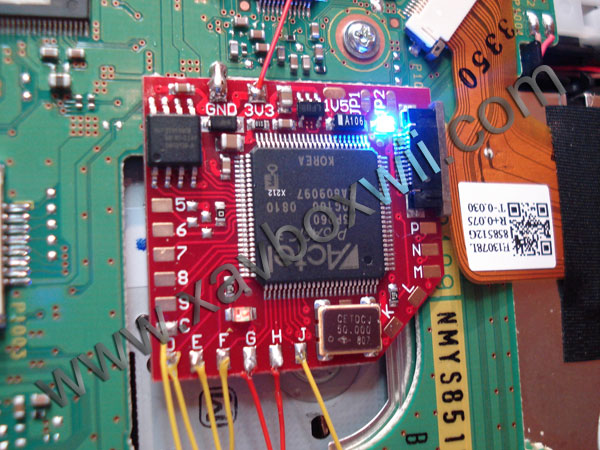

La LED bleu s'allume lorsqu'une copie est lue
led bleu d2pro
led d2pro bleu

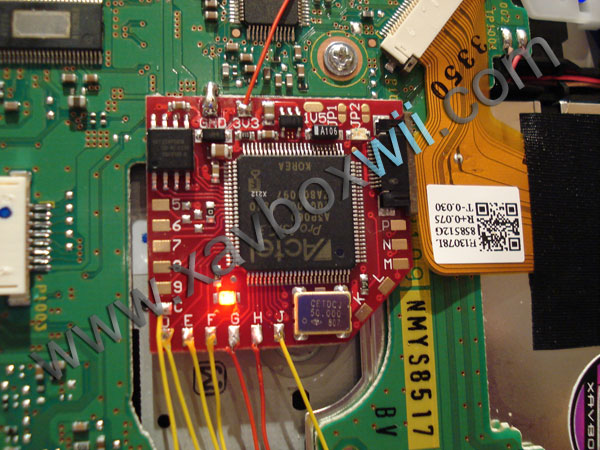

la LED rouge s'allume lorsque l'on démarre
led d2pro rouge
led rouge sur d2pro 3

Tout les jeux et copies de jeux fonctionnent sans souci  :-)

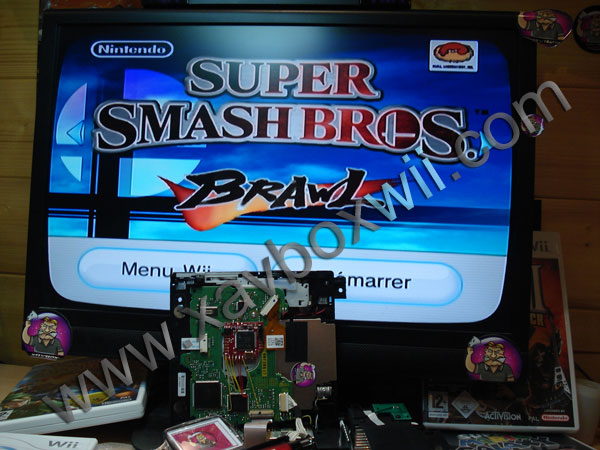

voici avec une copie du jeu sur SSBB

ssbb

Voici ce que ça donne en vidéo...



Test réalisé le 24 aout 2008
