WIIKEY FUSION

Après de longs mois d'attente la Wiikey fusion arrive enfin...

Présentation de la puce Wiikey Fusion :

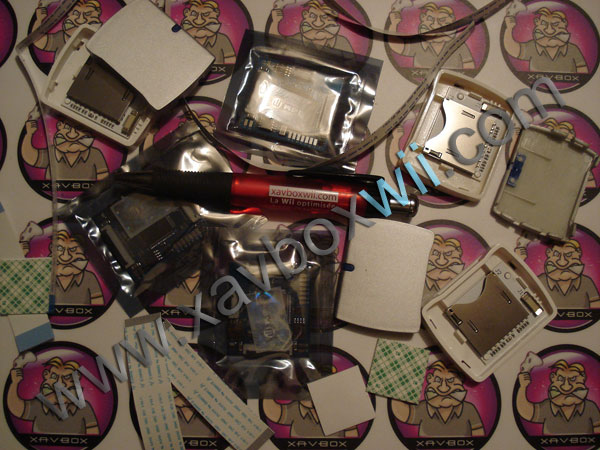

La Wiikey Fusion est une puce sans soudure pour Nintendo Wii, elle est livrée dans un sachet anti statique et composé de :

  • puce wiikey fusion
  • module externe en plastique (en deux parties) pour carte SD
  • les 2 nappes
  • un adhésif double face pour fixer la puce
  • un sticker hologramme de chez Wiikey

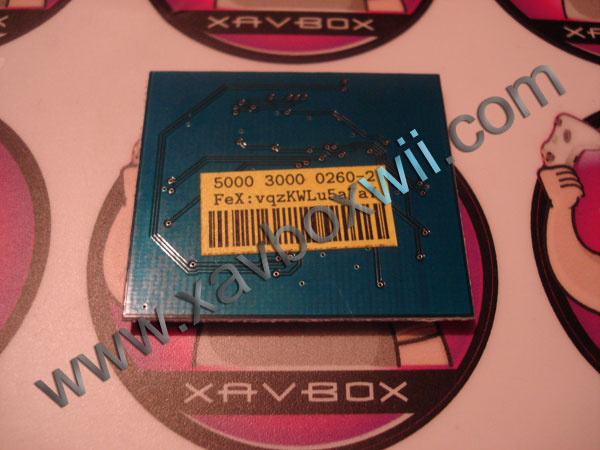

Quelques photos :

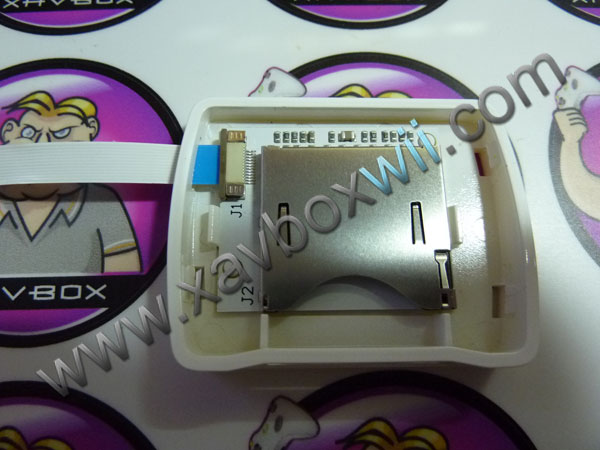

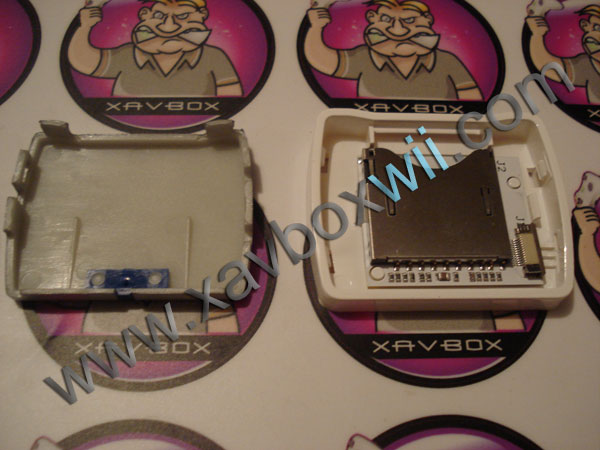

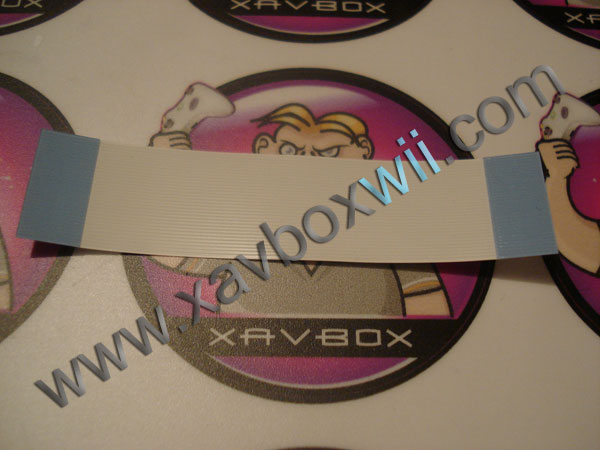

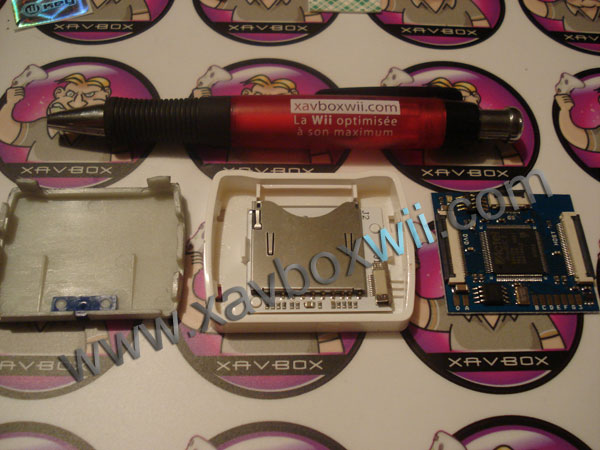

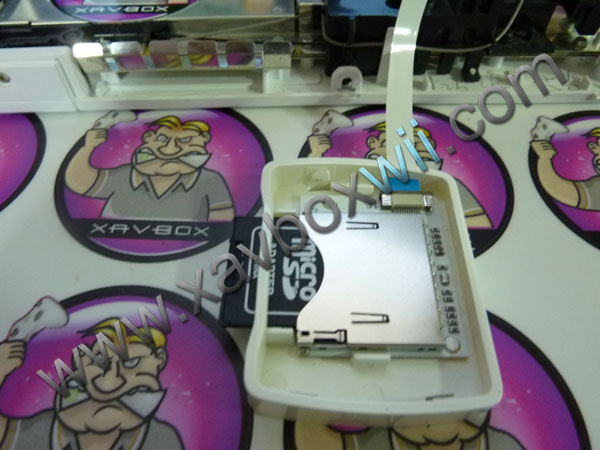

module sd module carte sd nappe

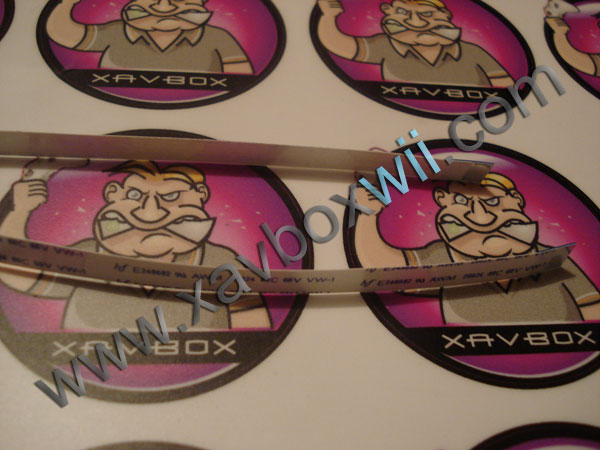

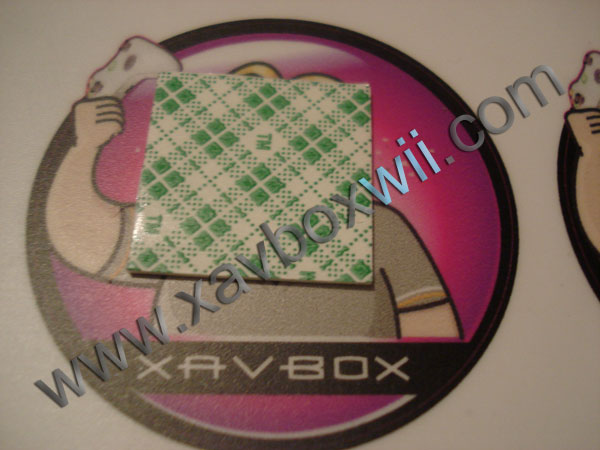

sticker double face nappe fine wiikey fusion

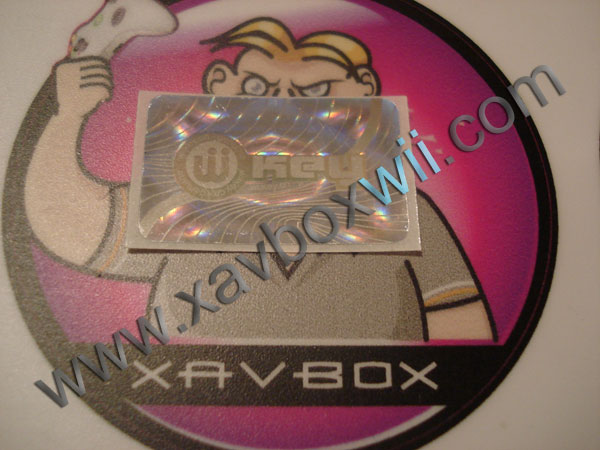

puce wiikey fusion puce wiikey fusion holograme wiikey

Caractéristiques de la Wiikey Fusion :

  • Compatible avec les chipsets D2A, D2B, D2C, D2C-2, D2E, D3, D3-2* et D4*
  • Compatible avec toutes les régions : USA, JAP, PAL et KORE
  • Totalement sans soudure, installation plug and play
  • Aucun "soft mod" n'es requis
  • Supporte le WBFS
  • Supporte les dernières protections BCA trouvés dans New Super Mario Bros, sans avoir besoin de disque Wii spécifique
  • Le programe embarqué est entièrement mis à jour à partir de la carte SD
  • FPGA totalement mis à jour de la carte SD à l'aide d'un JTAG*****
  • Configuration et choix du multijeux à partir du GUI
  • Configuration du blocage des mises à jour
  • Supporte la lecture de jeux à partir de cartes SDHC, SD et MicroSD
  • Multizone pour les jeux Wii et Gamecube ***
  • Démarage direct pour les jeux Wii originaux, import et copies
  • Démarage direct pour les jeux Gamecube originaux, import et copies
  • Démarage direct des hombrew (applications non officielles) en mode Gamecube
  • Supporte les disques multijeux, les jeux double couche ainsi que le multijeux sur carte SD ****
  • Supporte NSMB, SMG, SSBB, et autres titres à problèmes
  • Supporte l'audio streaming des jeux Gamecube **
  • Un mode restauration permet de restaurer la puce suite à un mauvais flashage ou à des fichiers corrompus
  • Mémoire flash de 16Mbit embarqué pour le stockage des fichiers et des applications
  • Extension GPIO pour de futures extensions
  • FPGA robuste de chez Actel pour de meilleures performances et une super qualité
  • LED indiquant le statut sur la puce

* Seul les fonctions SD fonctionneront sur les systèmes D3-2 et D4, pas de DVD (pour les copies)
** L'audiostreaming des jeux peut être jouer en silence
*** Cette fonction n'est pas disponible sur les Wii en version 4.2 et plus
**** La fonction multijeux sur SD n'est actuellement pas disponible sur les Wii Koréenne
***** Nécessite un programateur soudé séparément

Installation de la Wiikey Fusion par Jean-Luc :

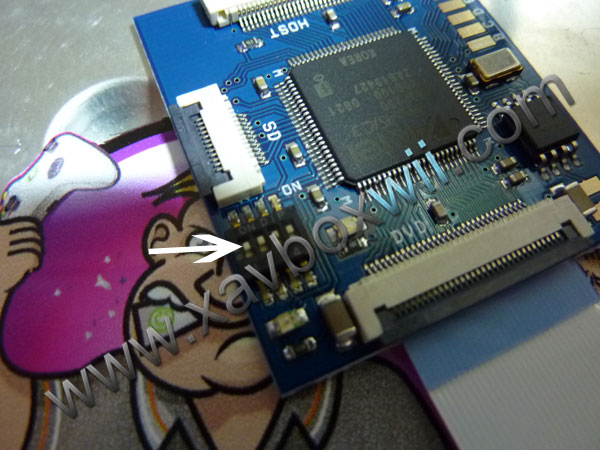

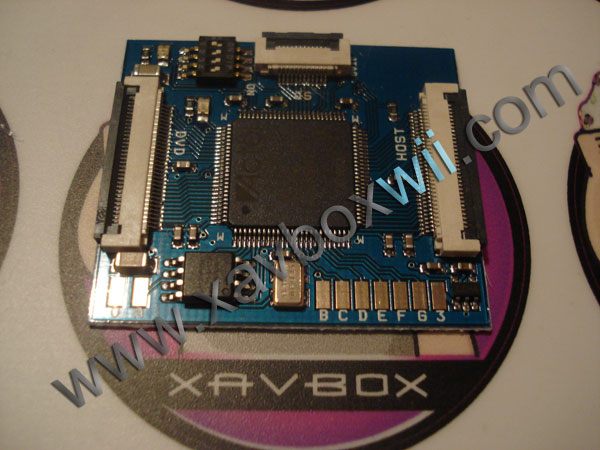

Commencez par régler les jumper si pas déjà fait ! Jumper N°1 sur « ON » comme les autres jumper pour la version Europe.

wiikey fusion

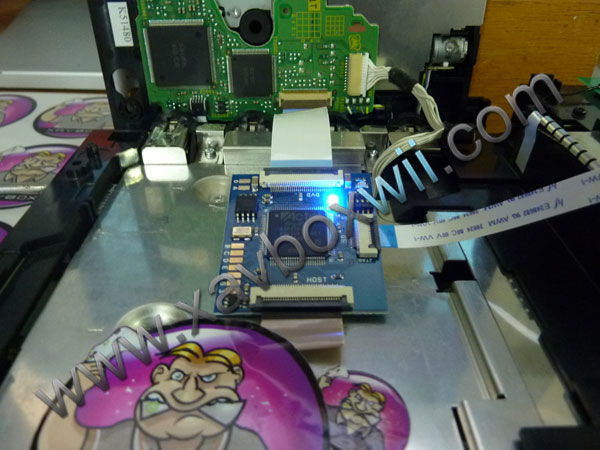

Installer la puce wiikey fusion comme toutes les autres puces wii sans soudure….

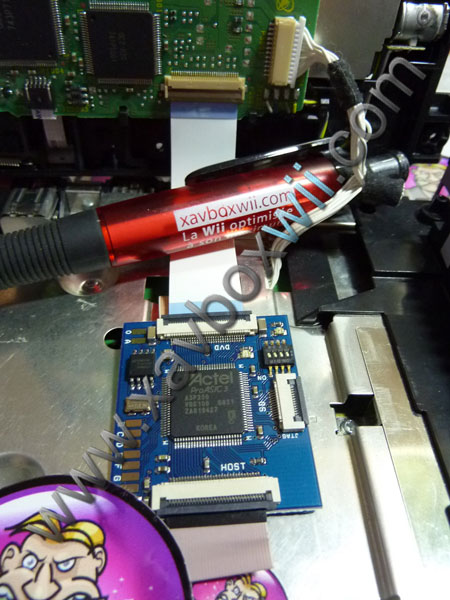

Isolation de la puce, mise en place puis connexion des nappes.

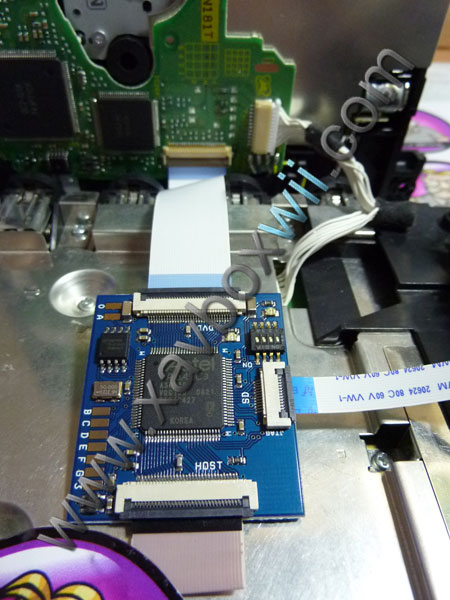

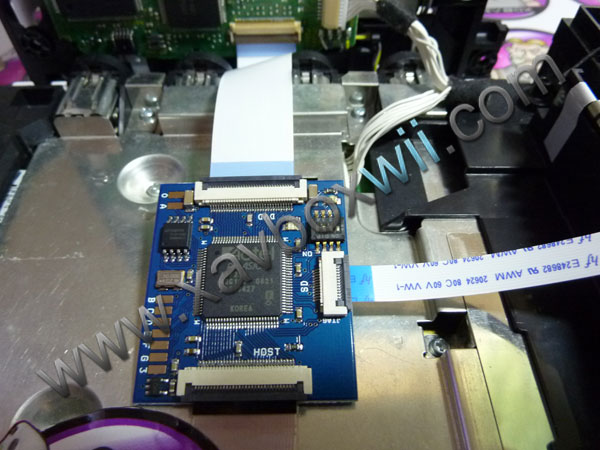

Brancher la nappe de la carte mère de la wii vers le connecteur de la wiikey fusion nommé HOST.

Brancher la nappe fournie vers le lecteur DVD.

Brancher la petite nappe sur le connecteur SD

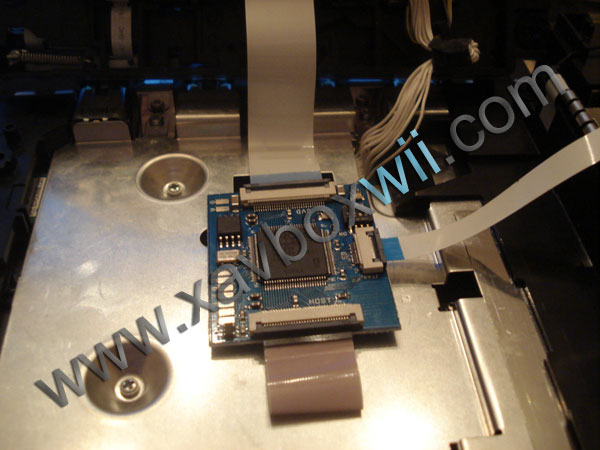

installation wiikey fusion puce wiikey fusion

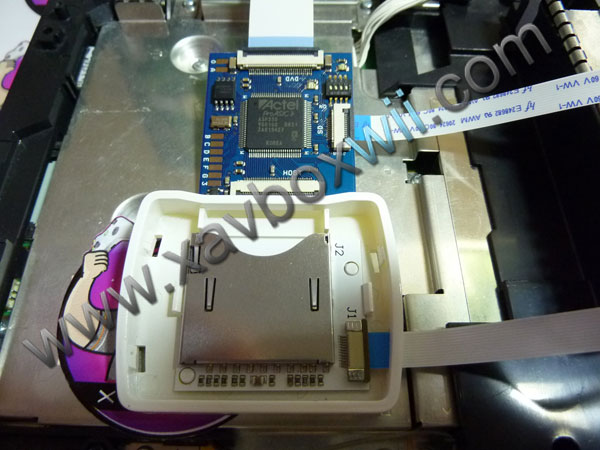

module carte sd nappes sur wiikey fusion

wikey fusion fusion

Formater une carte SD au format WBFS avec WBFS Manager (disponible ici)

Installer les jeux wii avec le manager…

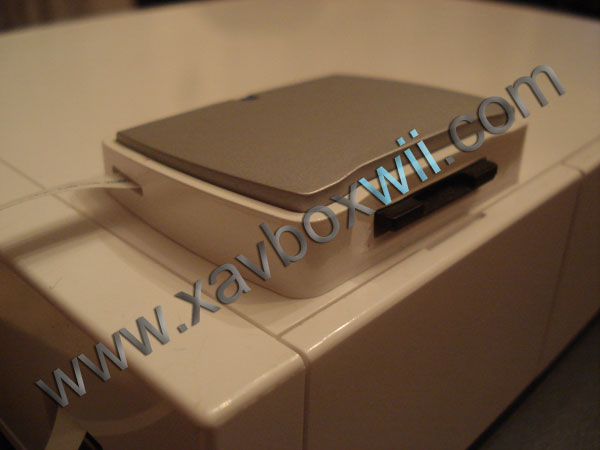

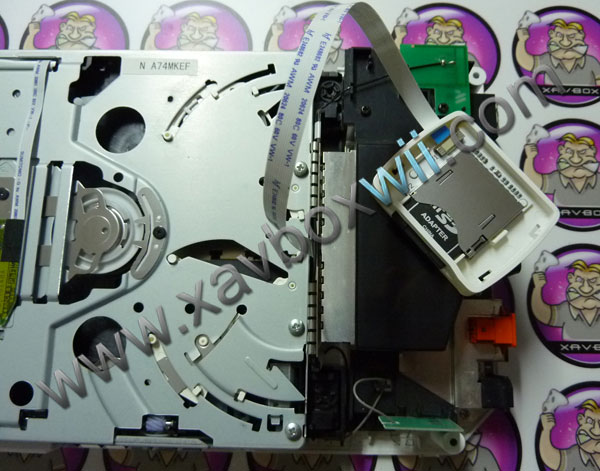

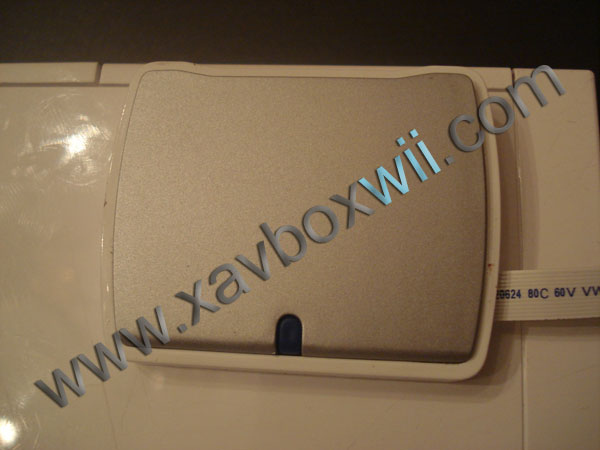

Aller hop, on met la carte SD dans le module de la wiikey fusion.

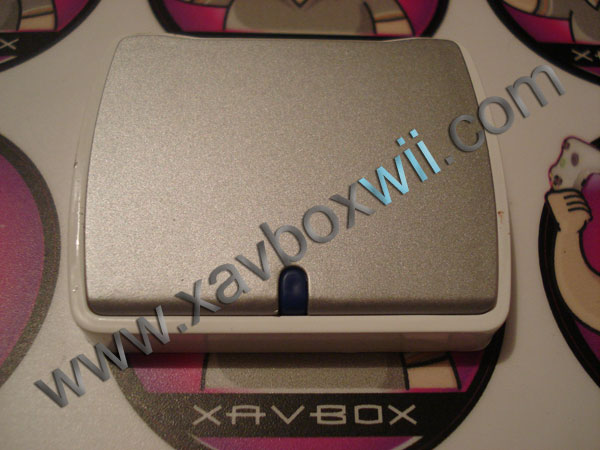

module externe

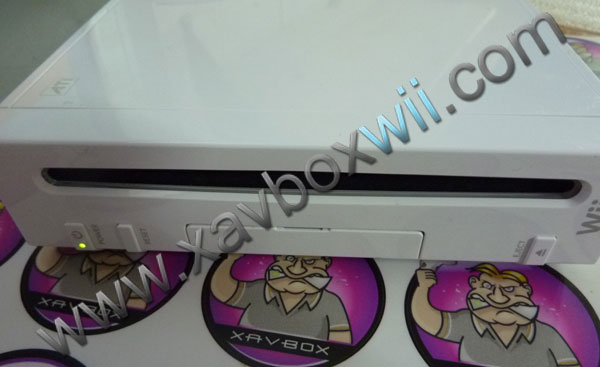

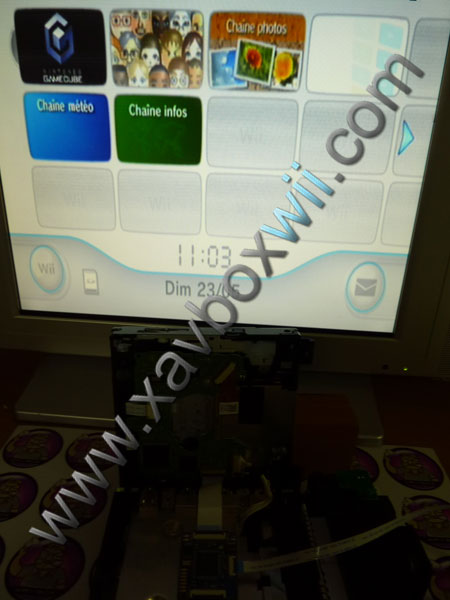

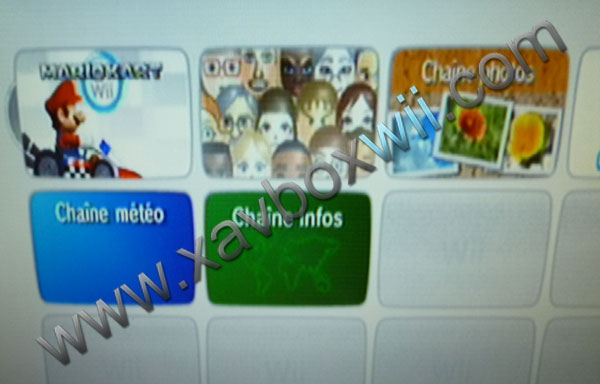

Allumer la wii, un icône game cube apparait a l’écran

écran wii

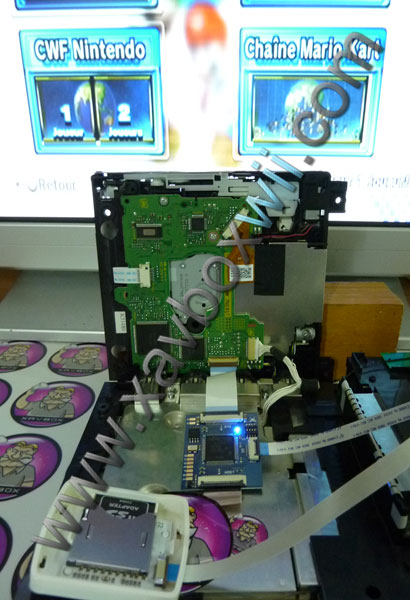

Une led s’allume ou pas… en faite on s’en fiche, est-ce important ?

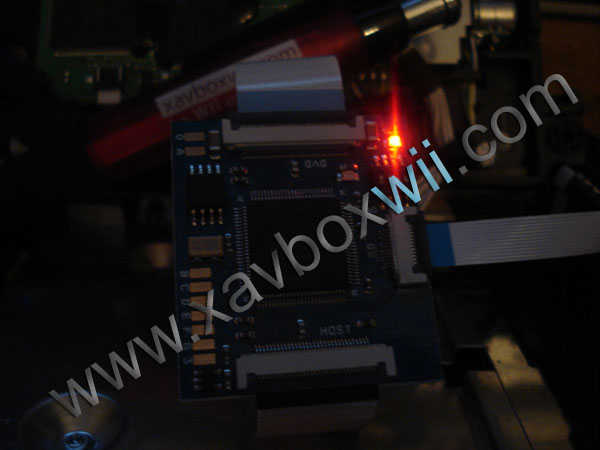

led wiikey fusion

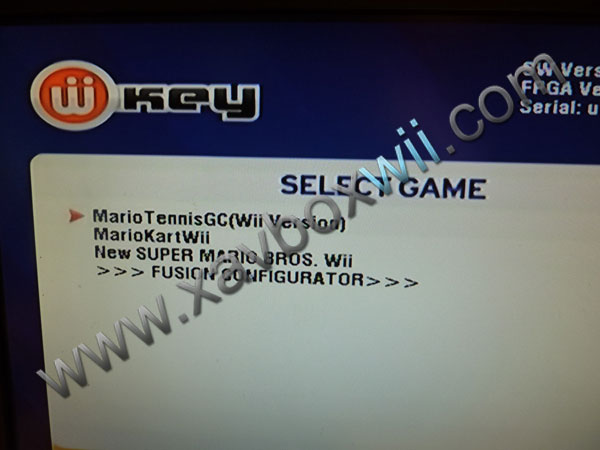

Cliquer sur l’icône gamecube et vous arrivez à l’écran de configuration de la puce.

On voit également le ou les jeux copiés sur la carte SD.

jeux sur carte sd

Accès possible au menu en appuyant 3 fois sur eject de la wii…
Navigation dans le menu avec le bouton reset (appuie court)
Validation avec le bouton reset (appuie long)

bouton reset

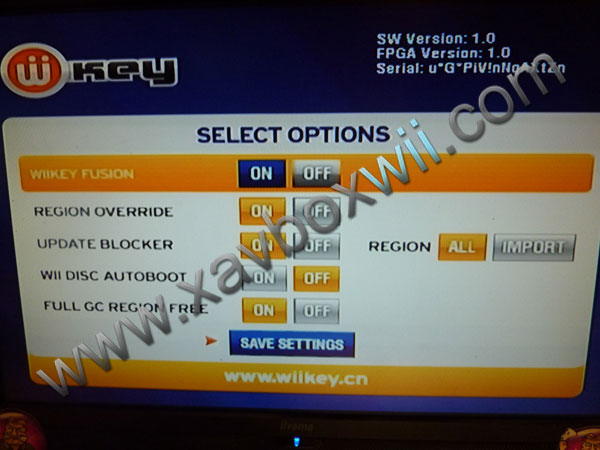

Le menu de la puce par défaut : rien à modifier…

menu wiikey fusion

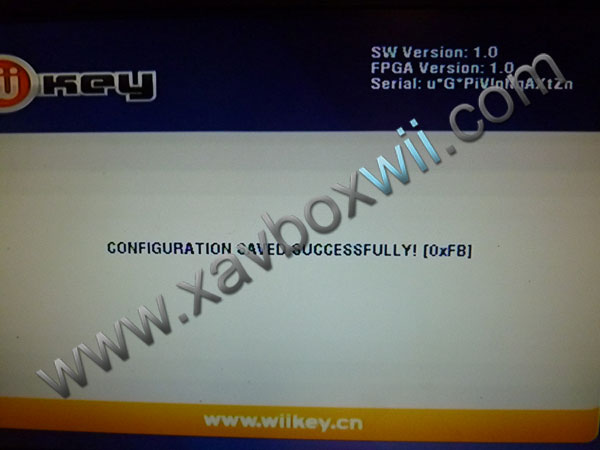

Valider « save » reset long (déjà dit mais bon, mieux vaut 2 fois que pas du tout ;-)

menu fusion

Un petit reset et nous revenons au menu principal avec le choix des jeux. Allé c’est parti pour Mario Kart (1 fois reset court sur la wii = changement du jeu, 1 fois reset long sur la wii (3 eme fois) pour valider le jeu)

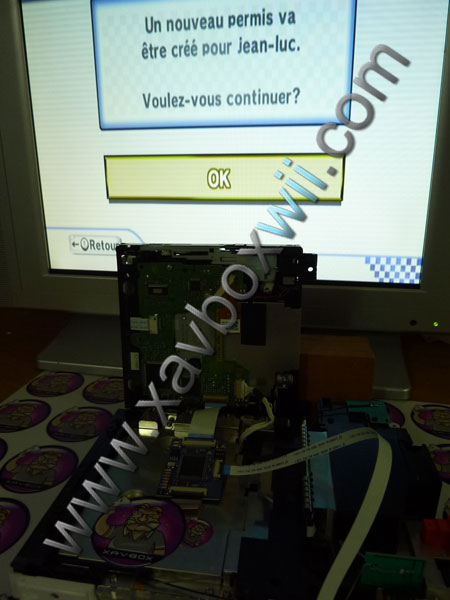

écran wii installation puce wiikey fusion installée

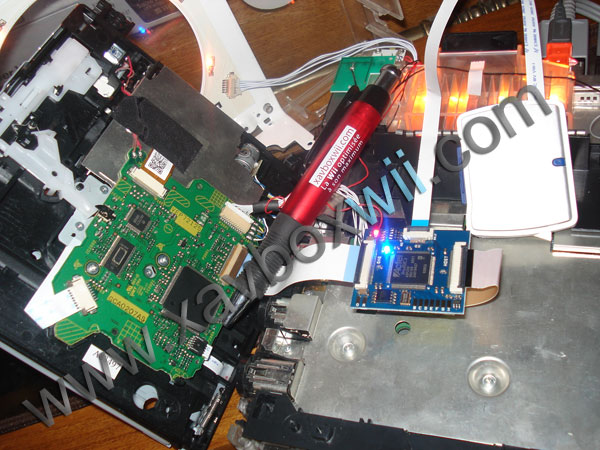

Vu que tout parait fonctionner normalement, il ne reste plus qu’a remettre le lecteur et remonter la wii.

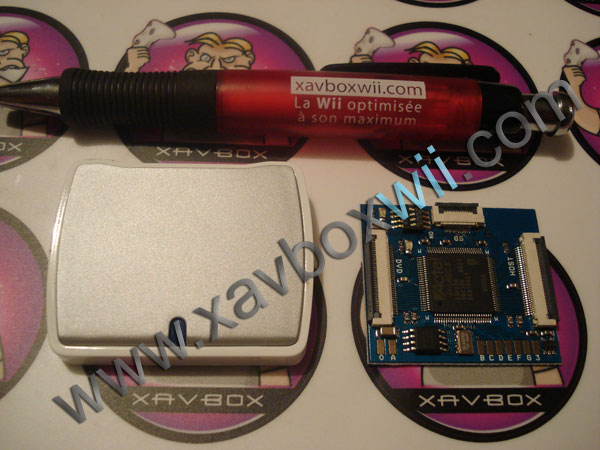

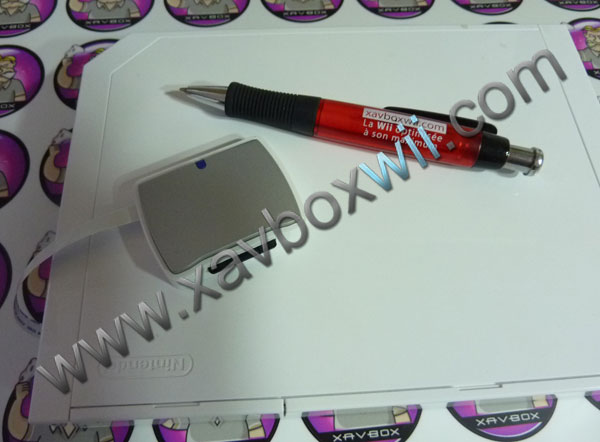

lecteur wii stylo xavboxwii module externe wiikey fusion

Pour jouer avec un jeu original ou la copie du jeu gravé sur DVD (hors lecteur D3-2 pour la copie sur DVD) il faut impérativement enlever ou déconnecter la carte SD !

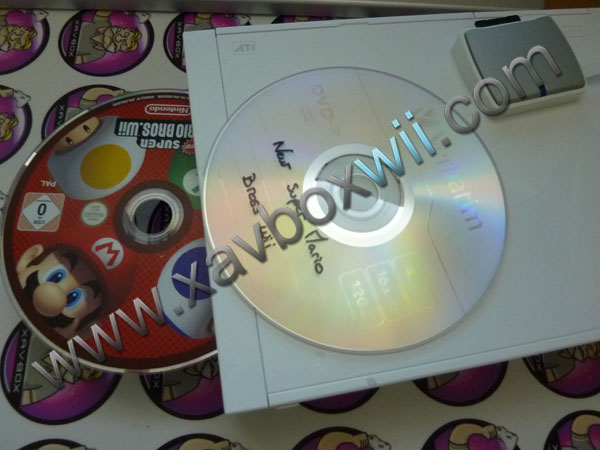

différents médias

Conclusion :

Super facile a installer et compatible avec les wii avec lecteur sans chipset en mode carte SD.

Aucun bug constaté lors des essais.

Test réalisé par Jean-Luc avec une micro SD mise dans un support SD.

Installation de la Wiikey Fusion par Xavbox :

La puce à été testée avec un chipset D2E résine, il n'y a aucun intérêt à utiliser la Wiikey Fusion si on peut souder une vrai puce telle que la Wiikey 2 par exemple.

wiikey fusion sur D2E résine d2E résine avec wiikey fusion

Réservez plutôt la Wiikey Fusion pour les lecteurs sans chipset.

1/ Comment poser la puce ?

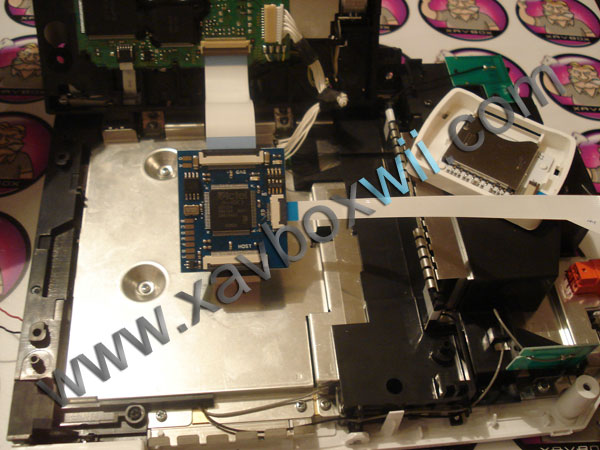

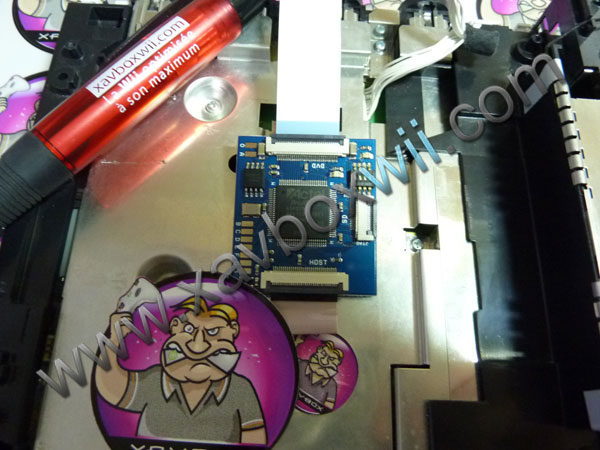

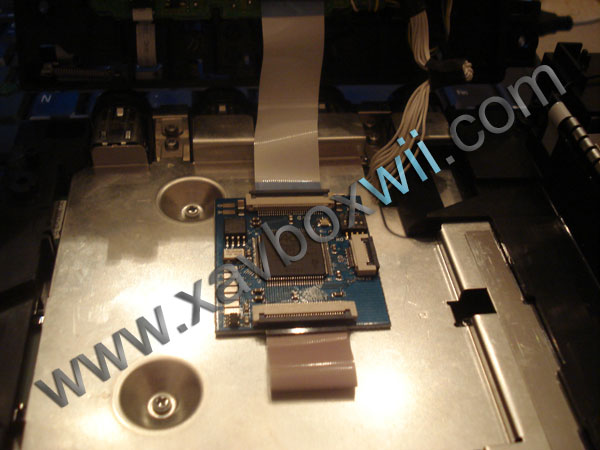

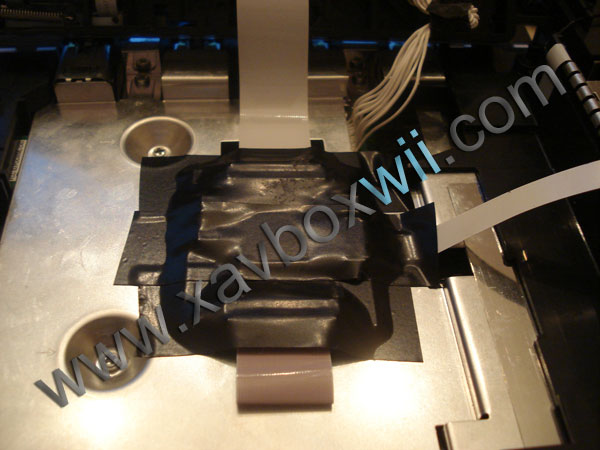

Voici l'emplacement de la Wiikey Fusion, surtout pensez à l'isoler pour éviter tout risques de court circuit lorsque vous refermerez le lecteur.

wiikey fusion wikey fusion isolation wiikey fusion

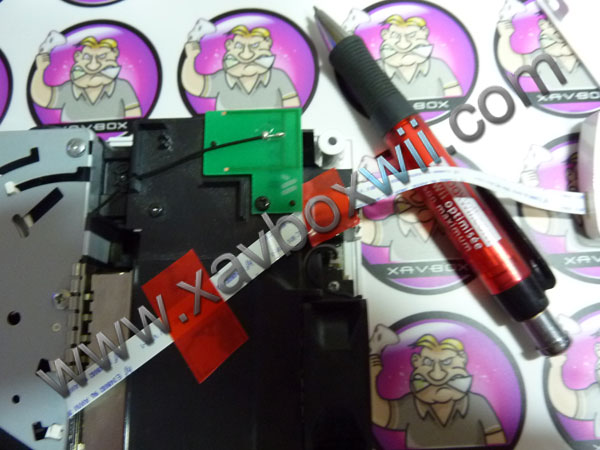

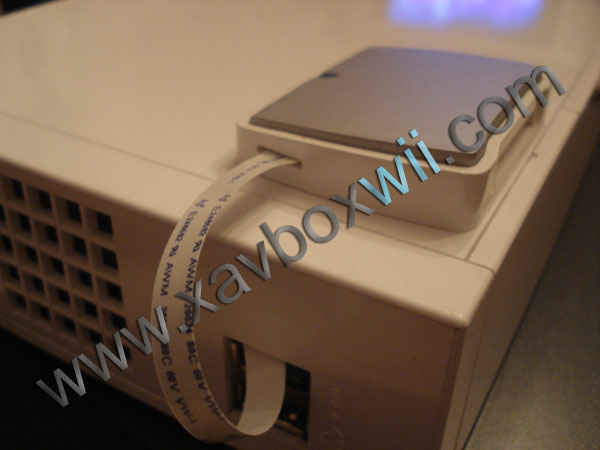

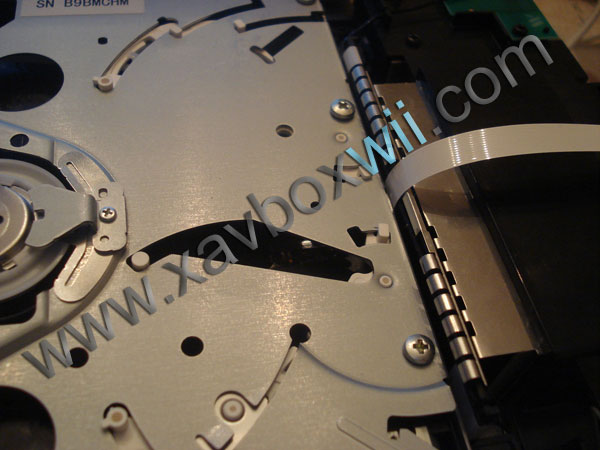

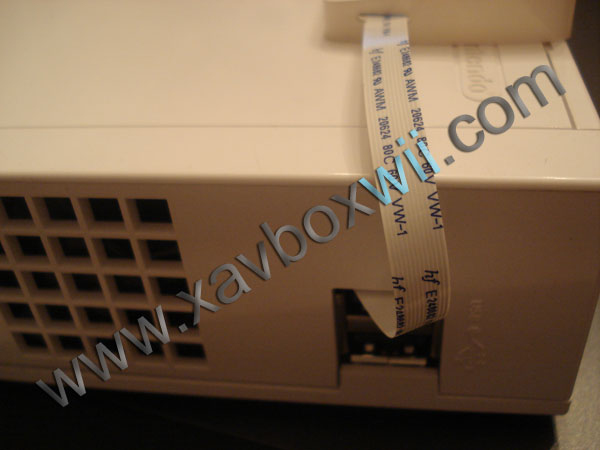

On referme le lecteur et on passe la nappe par l'arrière du port USB comme sur la photo

nappe puce wii

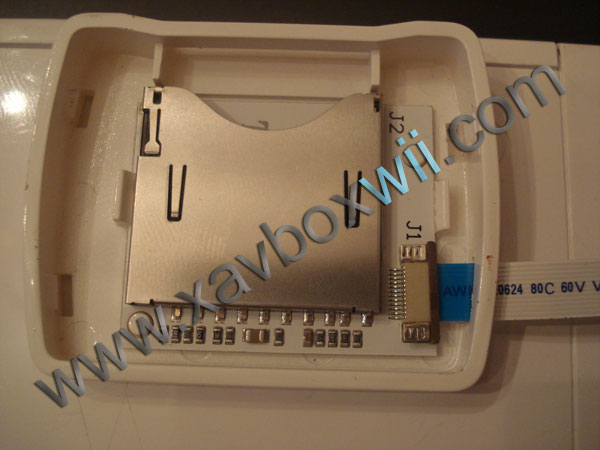

module carte sd adaptateur carte sd

lecteur carte sd wiikey fusion

Vu les messages postés sur les différents forums de discussions, voici quelques précisions importantes.

2/ Compatibilité avec le D4 :

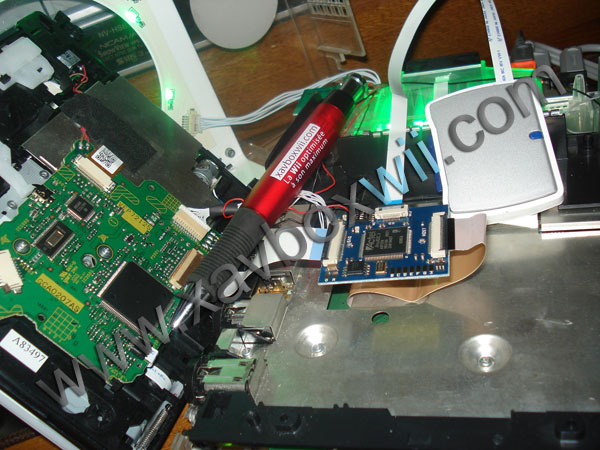

wiikey fusion sur D4

La Wiikey Fusion permet de fonctionner avec les lecteurs sans chipset, la Team Wiikey ne l'a pas dit (mais ils devraient corriger prochainement) mais la Wiikey Fusion est également compatible avec le lecteur D4 de Nintendo.

Voici quelques photos qui vous le montre.

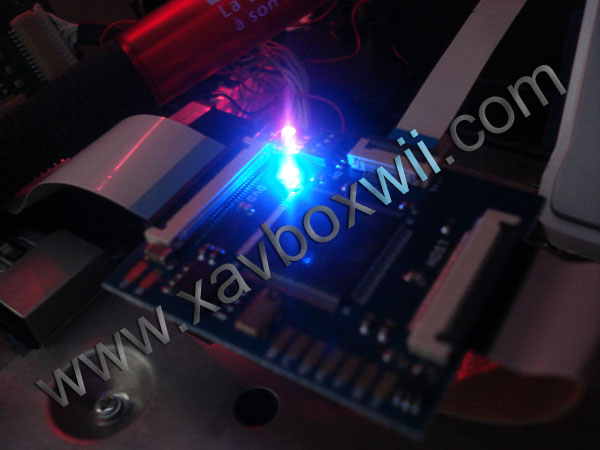

wiikey fusion et D4 d4 led wiikey fusion

wiikey fusion

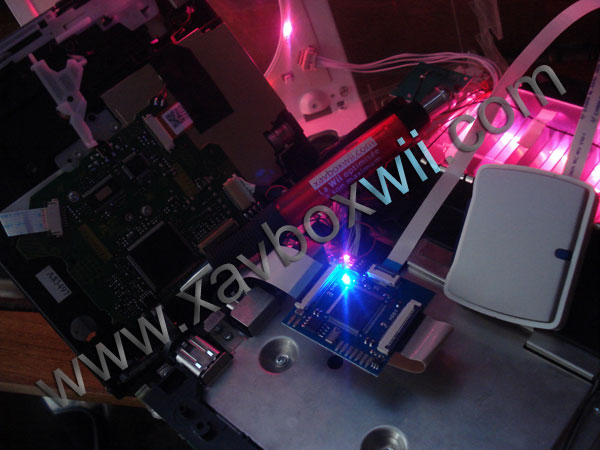

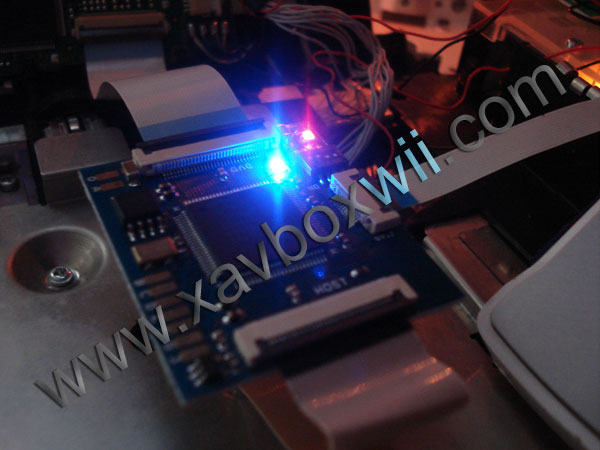

3/ Les LED de la Wiikey Fusion :

Il est possible que sur certaines puces les LED ne fonctionnent pas, mais ce n'est pas pour ça que ça empêchera le bon fonctionnement de la Wiikey Fusion.

Selon la version de votre lecteur et le type de media que vous mettez, les LED s'allumeront différement.

4/ Fonctionnement :

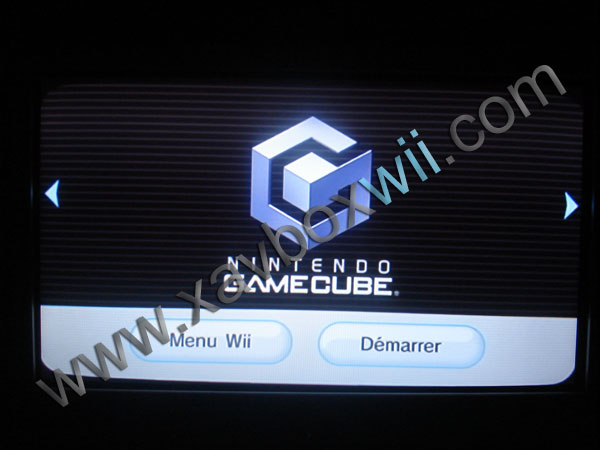

Pour utiliser la Wiikey Fusion avec la Carte SD, il faut cliquer (et ça parait évident), insérer la carte SD dans son lecteur, puis cliquer sur le logo Gamecube

gamecube

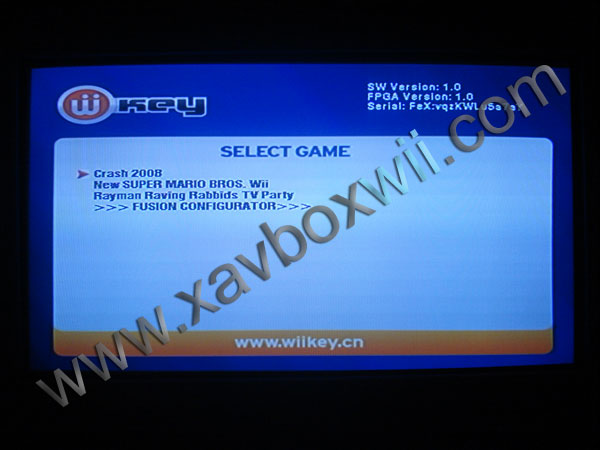

La Wii va redémarrer, ensuite vous aurrez accès au menu de la Wiikey directement à la télévision.

menu wiikey fusion

Pour pouvoir faire son choix il faut utiliser le bouton "RESET"

  • une pression rapide permet de changer la sélection
  • une pression longue permet de choisir

Lorsqu'une carte SD est insérée dans le lecteur de la Wiikey Fusion, vous ne pouvez plus utilisez le lecteur DVD. Donc en cas de blocage d'un DVD dans le lecteur, il suffit de retirer la carte SD, de débrancher la Wii, puis une fois rallumez vous pourrez l'éjecter.

5/ Divers :

Installation de la Wiikey Fusion en vidéo

Cliquez sur l'image pour télécharger le PDF (330 ko)

wiikey Fusion

Arcalide : Puce wiikey fusion

Test réalisé par Jean-Luc le 22 mai 2010
