Incrustation de puce sur la Wii

Installation d'un suport externe

incrustation wiifree

Incrustation d'une puce Wii sur votre coque

Cette installation est prévue pour toutes les puces Wii utilisant des PIC 12F ou 16F tel que la Wiinja ou toutes autres puces types « Open Source » comme les WiiFree, Open Wii, Yaoms etc….

Cette installation est conseillée pour toute installation de puce extérieure afin d'éviter tout problème lors du transport de la console, chez vos amis par exemple.

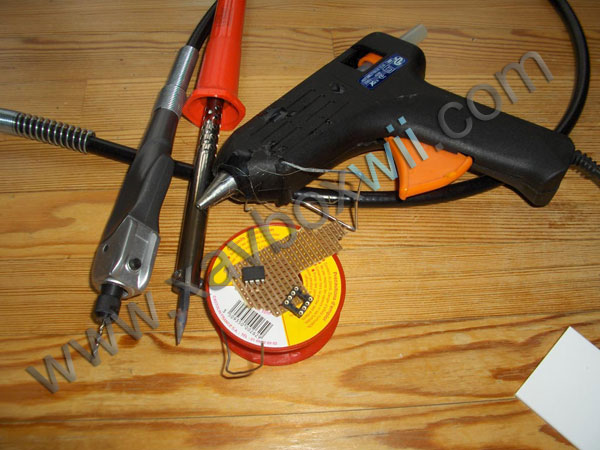

Voici une présentation du matériel nécessaire à l'installation d'une puce en incrustation :

  • 1 support de puce (12F ou 16F)
  • 1 Fer a souder (de 15 à 40W Max)
  • 1 pistolet à colle
  • Plaque d'essai en époxy cuivré
    (bande ou carrée)
  • de l'étain
  • Perceuse à main avec rallonge stylet
    (Foret 1mm)

Nous allons en premier lieu découper une partie de la plaque d'essai pour que l'on puisse y mettre le support de puce dessus.

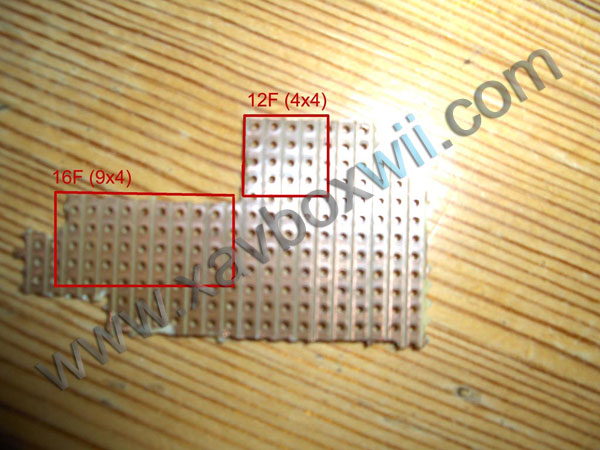

Pour une puce 12FXXX nous avons besoin au minimum d'un carré de 4x4.

Pour une puce 16FXXX nous avons besoin au minimum d'un carré de 9x4

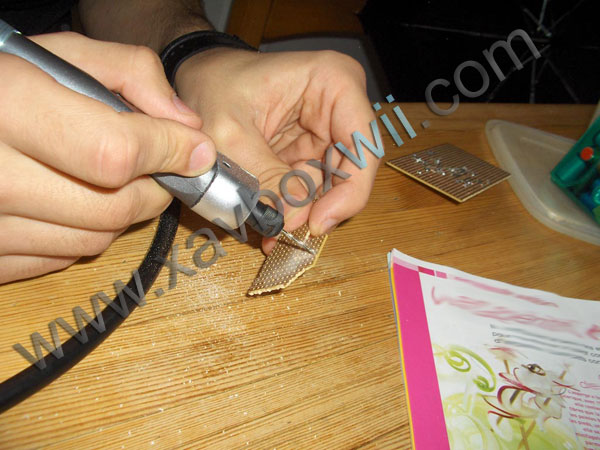

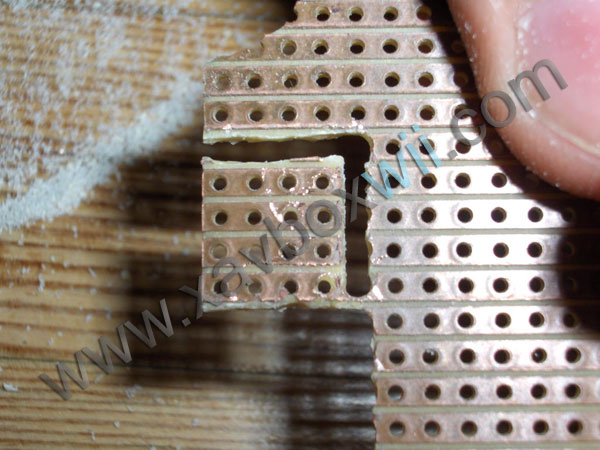

Pour découper ce morceau:

  • Etape 1 : je perce les trous suivant la ligne rouge
  • Etape 2 : je découpe entièrement.
Etape 1
Etape 2
Presque Fini !!

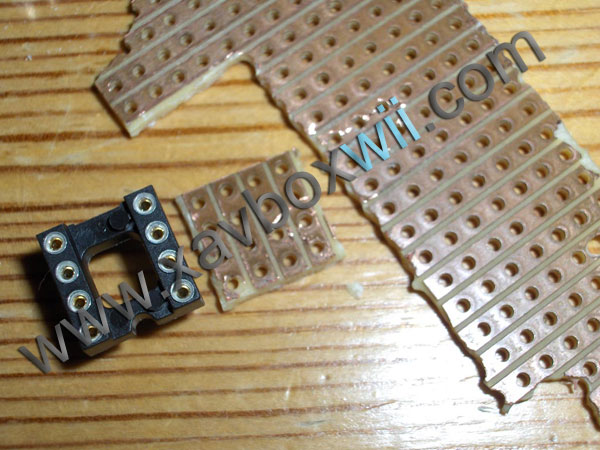

Vous devriez arriver à ceci :

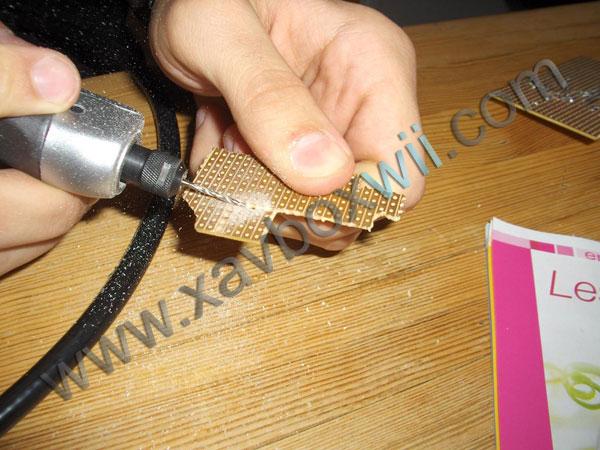

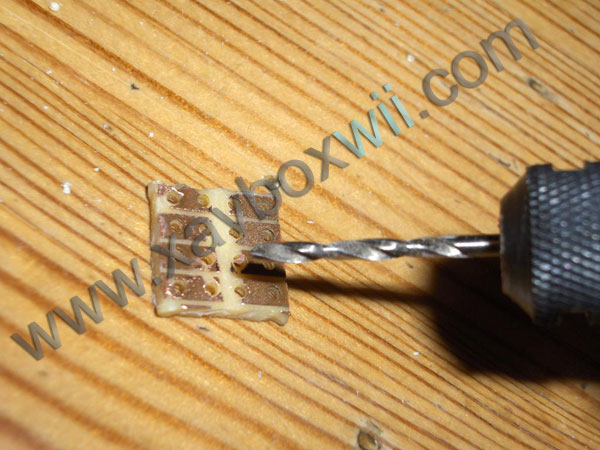

Maintenant il faut passer un petit coup de perceuse
pour séparer la liaison électrique entre les pates

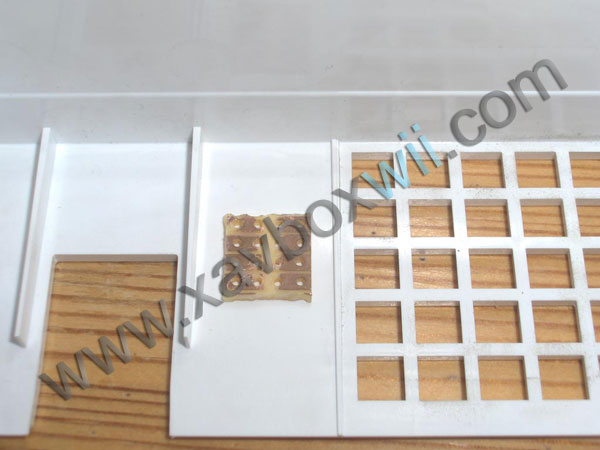

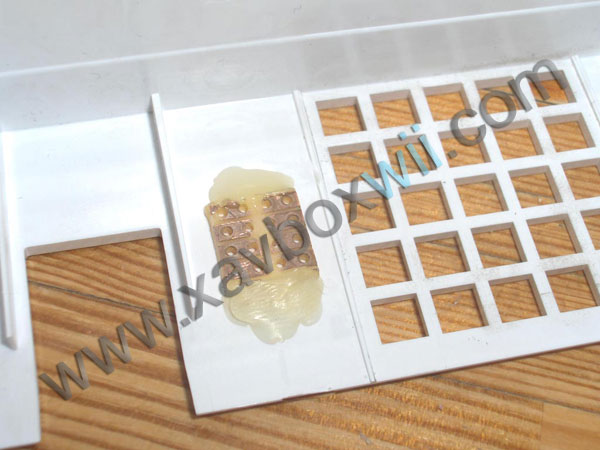

Maintenant poser le support à l'intérieur de la Wii juste à coté ( ou au dessus des ports USB) . Attention, plus vous mettez le support haut, plus il sera difficile de percer par la suite . Mettez un peut de colle avec le pistolet en haut et en bas du support afin de le maintenir lors de l'opération de perçage

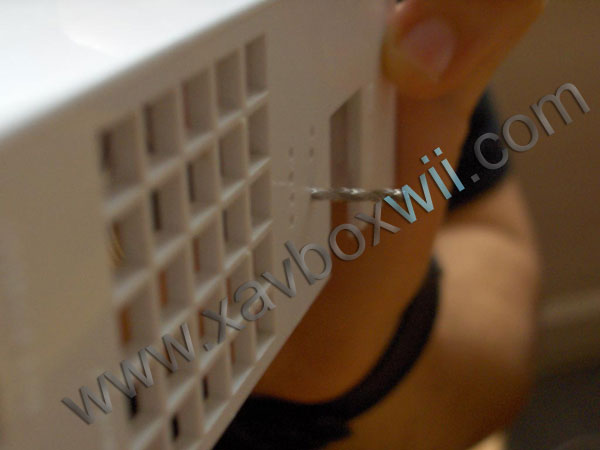

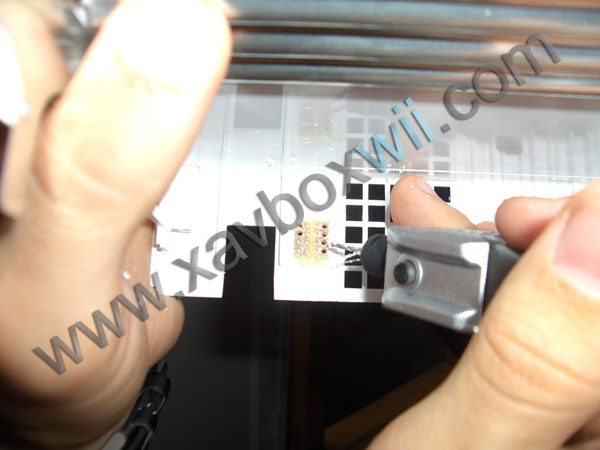

Maintenant on s'attaque à la coque. Alors faite attention car un trou est un trou, et vous ne pourrez pas reboucher si vous faîtes une erreur.

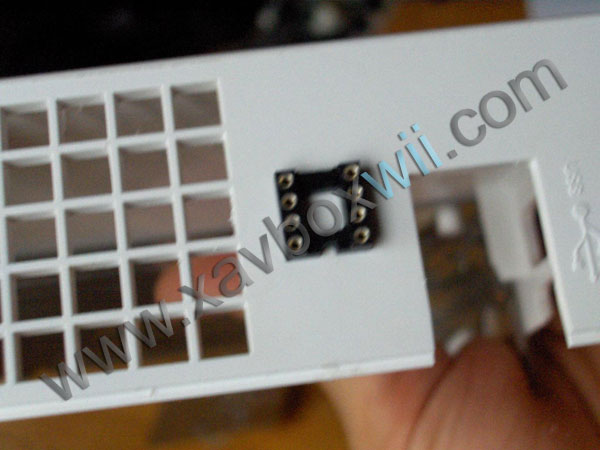

J'ai posé la puce sur la coque pour voir si elle rentrait bien.
Et la, c'est parfait !!

Ensuite il faut laissser la puce et souder les pattes sur le support (coté intérieur)

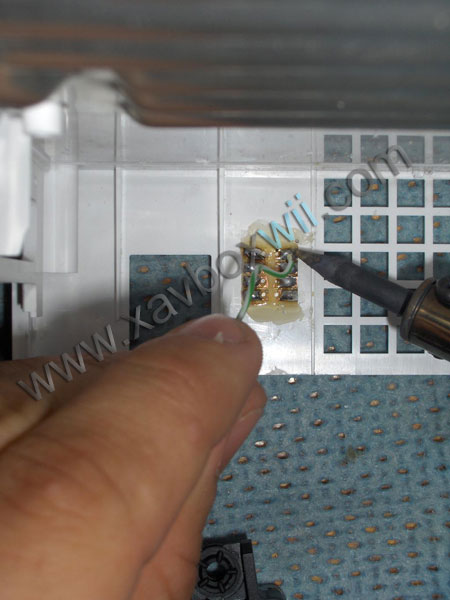

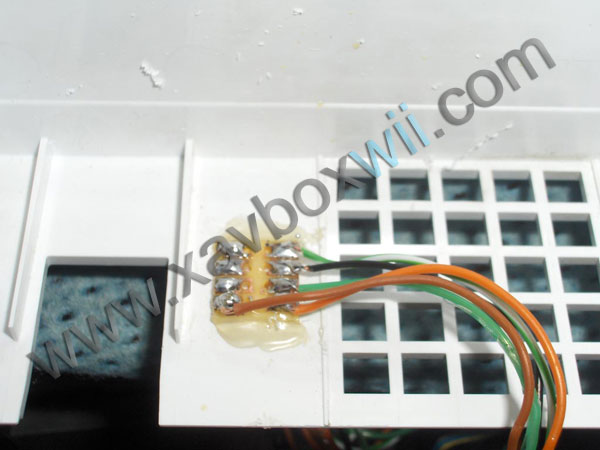

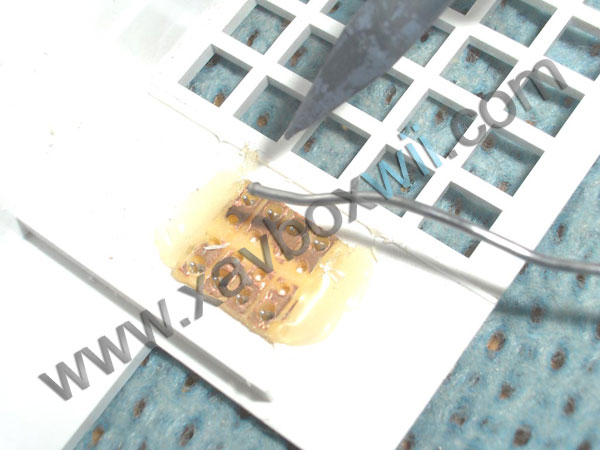

Maintenant que le support est bien fixé, nous allons pouvoir souder les fils raccordés sur le lecteur DVD au support.

Attention, il est très facile de faire un contact entre 2 pattes, soyez vigilant. Au mieux vérifiez qu'il n'y a pas de court–circuit avec un multimètre.

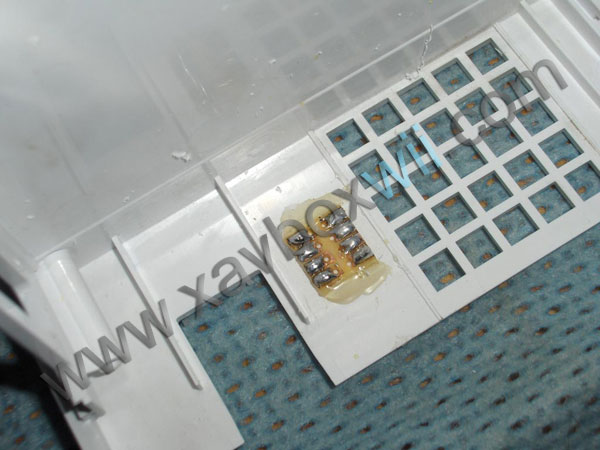

Une fois les fils soudés et vérifiés, je conseille d'y mettre un coup de pistolet à colle afin de bien fixer le tout.

Voila, maintenant vous n'avez plus qu'à fermer votre console et à connecter votre puce sur le support. De cette façon, vous pourrez à tout moment ressortir votre puce soit pour la reprogrammer ou simplement si vous avez peur lors des mises à jour Nintendo ou des jeux online.

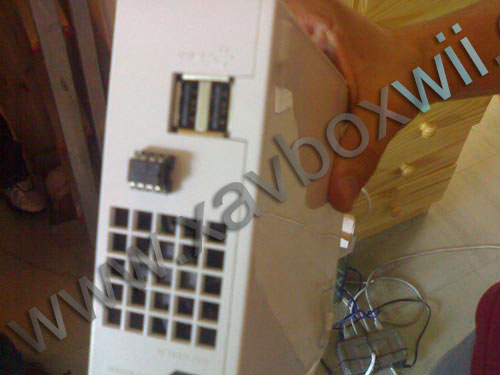

Résultat avec une 12F (8 pattes)

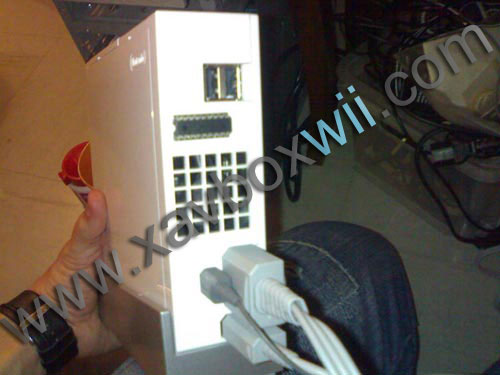

Résultat avec une 16F (18 pattes)

si ça vous semble trop complexe,
alors achetez directement une puce WiiFree EasyConnect

Tutorial réalisé par BenGlut le 28 mai 2007
