Installation puce Cyclowiz

Comment souder la Cyclowiz ?

cyclowiz

Merci à la Team Cyclops qui m'a envoyé la puce Cyclowiz
pour tester sur le site XavboxWii.com

la Cyclowiz n'est plus en vente

Avant de souder votre puce, penser à vérifier si elle est compatible avec votre Chip Panasonic (voir caractéristiques de la Cyclowiz)

Plan de montage de la puce Cyclowiz :

Vous trouverez le PDF traduit par Yost dès jeudi 8 février et mis à disposition sur le forum.

Au cas ou le site de la Team Cyclops soit Hors Service, voici à quoi correspondent les points à souder de la Cyclowiz. (cliquez sur les photos pour les agrandir)

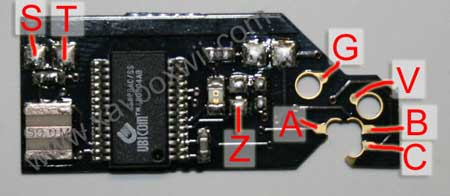

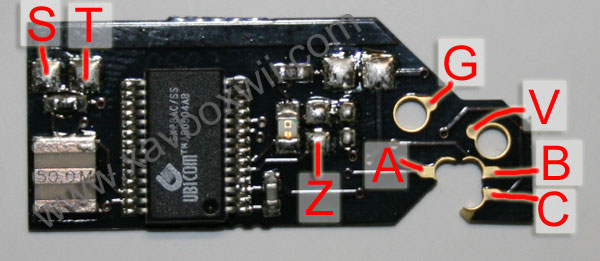

Les points au niveau de la Cyclowiz

Les points S / T / Z  sont optionnels

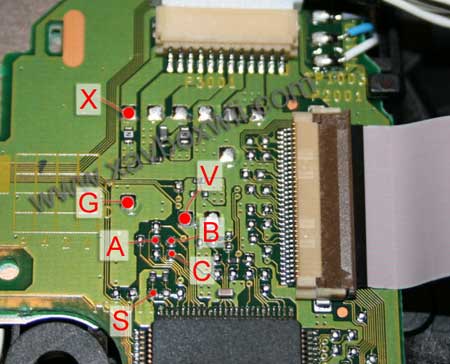

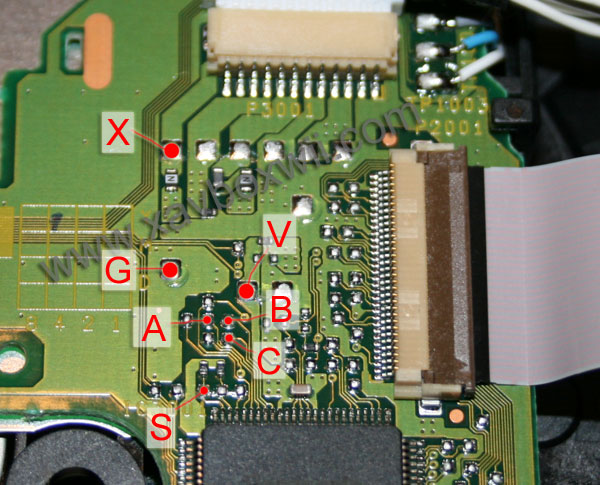

Les points au niveau de la carte mère du lecteur de la Wii

le point Z

Installation de la puce Cyclowiz :

Ce tuto suppose que vous ayez déjà démontez la Wii, si ce n'est pas le cas, voici 2 tutos de démontage :

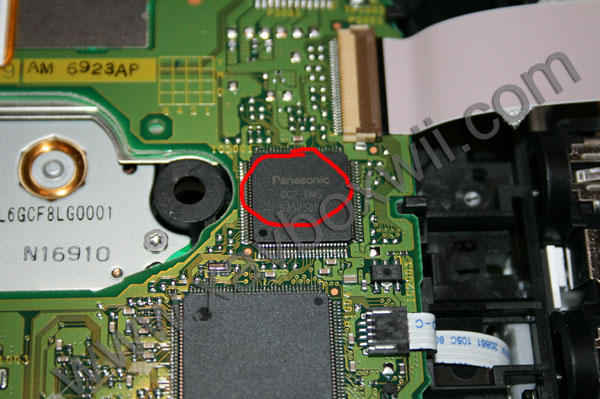

Une fois la Wii démonter, s'assurer que l'on a un chip compatible

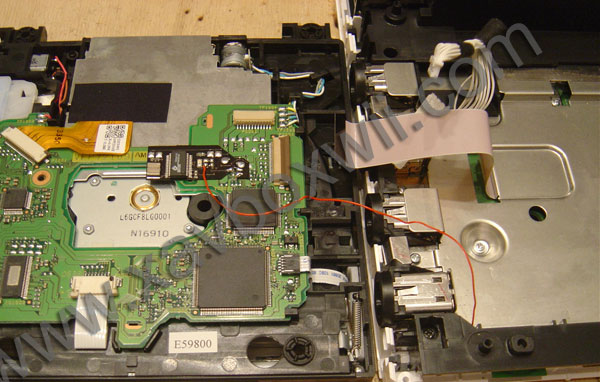

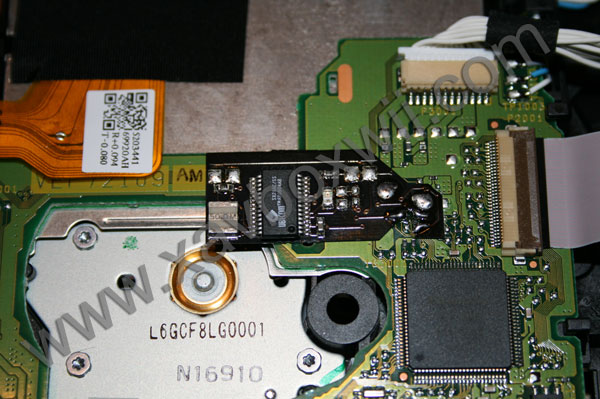

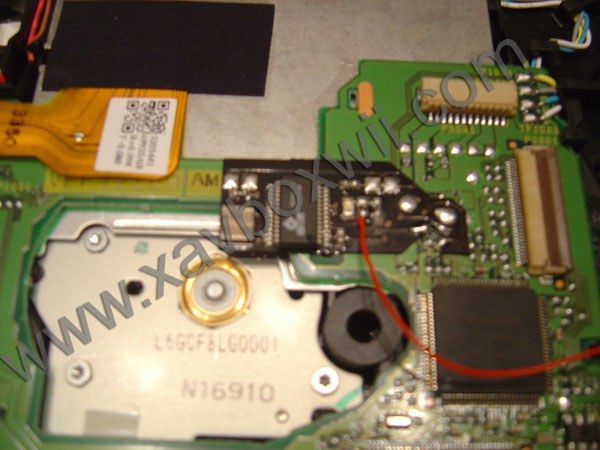

ensuite on pose la Cyclowiz sur la carte mère du lecteur de la Wii,

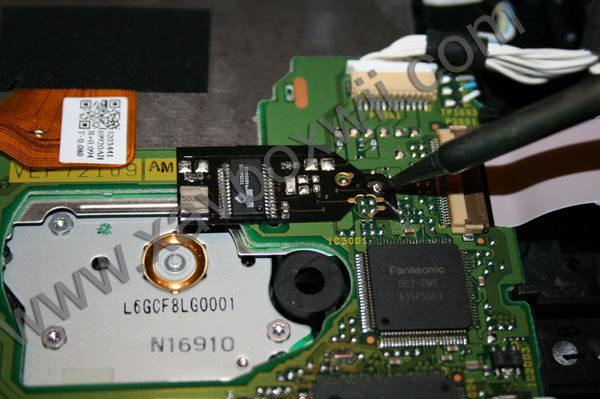

et on soude les 5 points sur le PCB de la puce cyclowiz

Maintenant voyons les fils optionnels.

1/ Désactivation de la Cyclowiz :

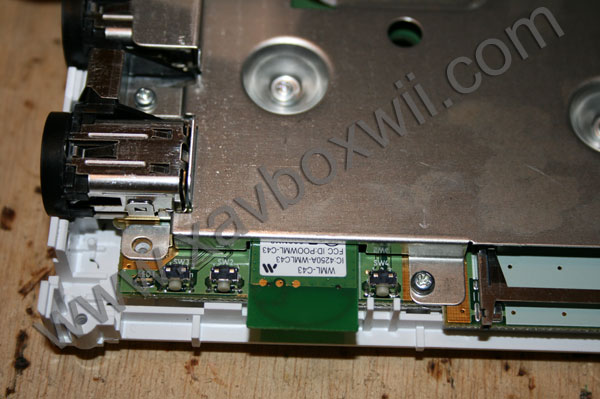

Si vous voullez pouvoir désactiver la puce cyclowiz, il faut souder le point Z au niveau de la carte mère, sur le bouton "reset" (attention ce point est petit à souder et il n'y a pas beaucoup de place pour poser le fer à souder). Vous trouverez le bouton Reset sous l'emplacement du lecteur DVD, il va falloir retirer 3 vis pour y avoir accès :

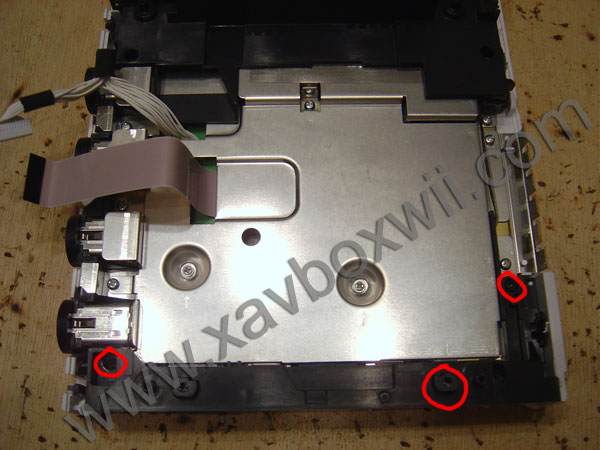

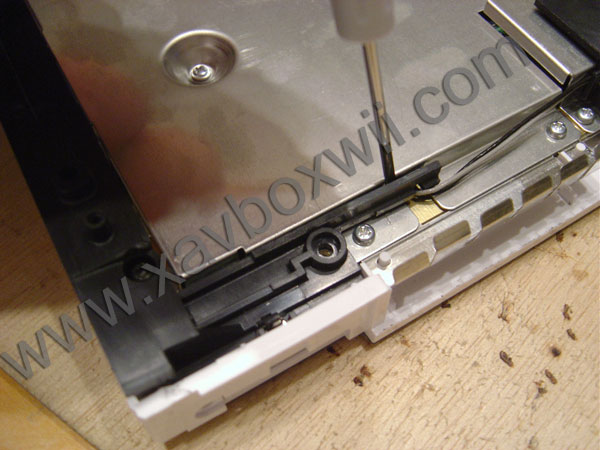

les 3 vis

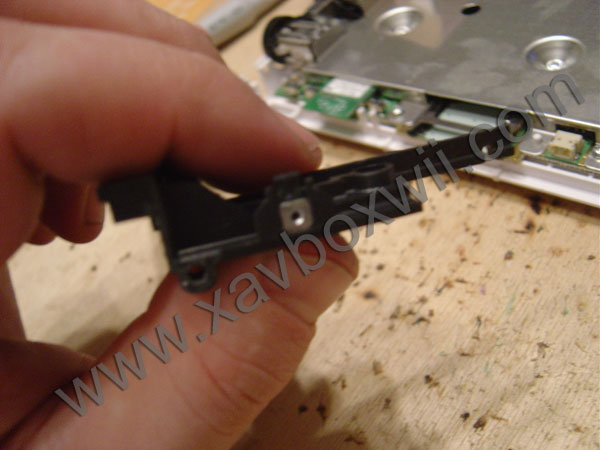

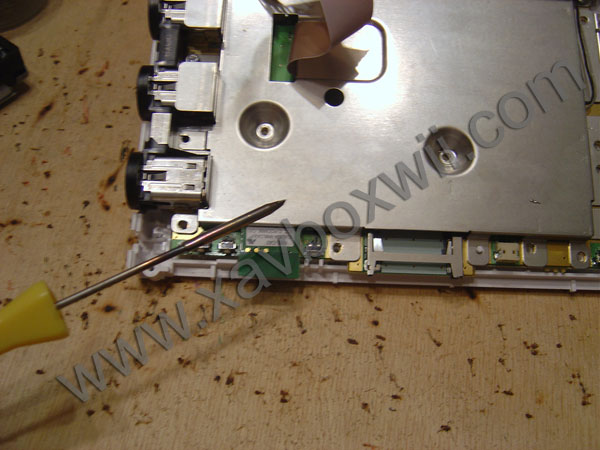

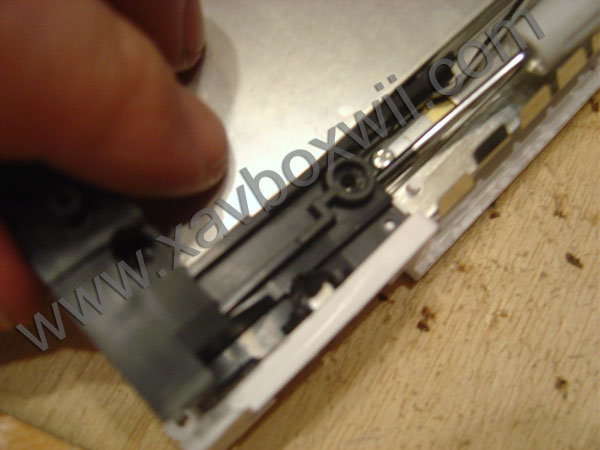

puis faire levier comme ceci
attention à ne pas perdre le contre écrou

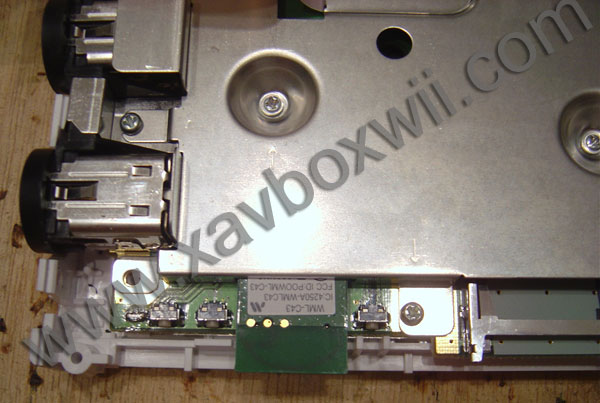

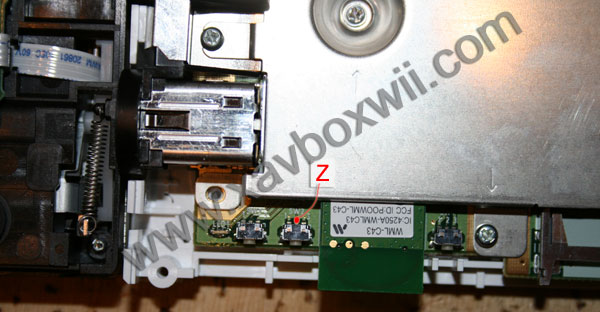

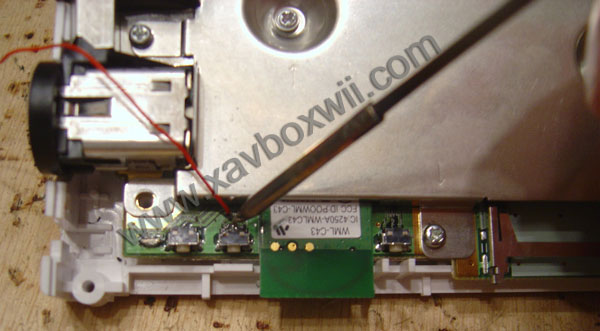

le point Z est le point du millieu
du bouton Reset
on prends un petit fer à souder et on soude...
on remonte le support en plastique (les 3 vis)
et on soude le fil au point Z de la puce

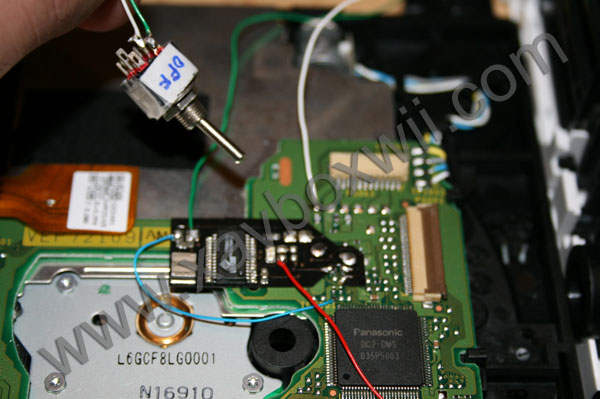

2/ Mise en place d'un interrupteur sur la Cyclowiz :

L'interrupteur n'est pas fournit avec la Cyclowiz, mais il permettra de pouvoir mettre à jour la puce à l'aide d'un DVD.

Voici les 2 points sur l'interrupteur :

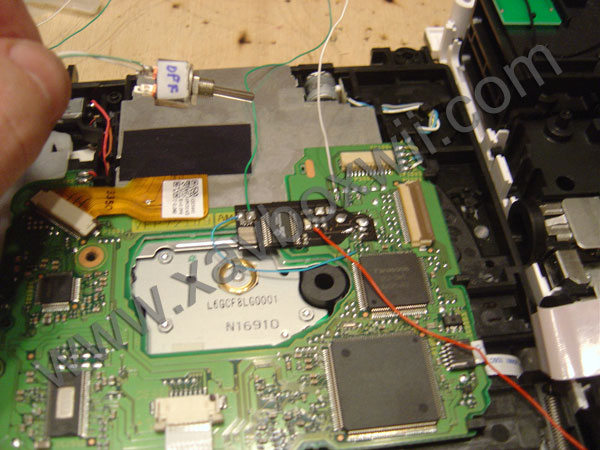

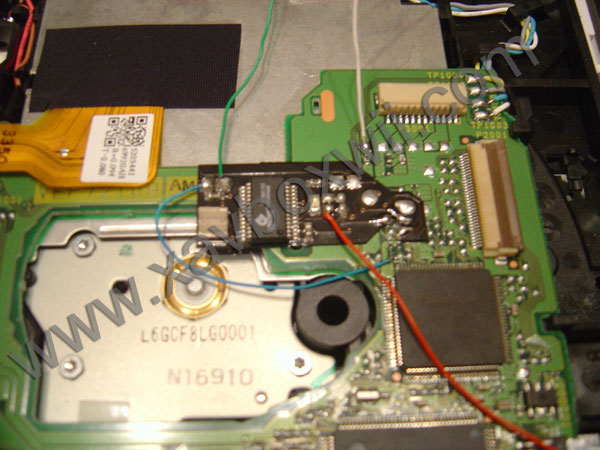

Reliez le point S de la carte mère du lecteur à celui de la Cyclowiz. Reliez également le point X à un interrupteur de type "marche/arret" (non inclus) et l'autre extrémité de l'interrupteur au point T de la Cyclowiz. L'interrupteur permettra de pouvoir avoir accès à la mise à jour de la puce.

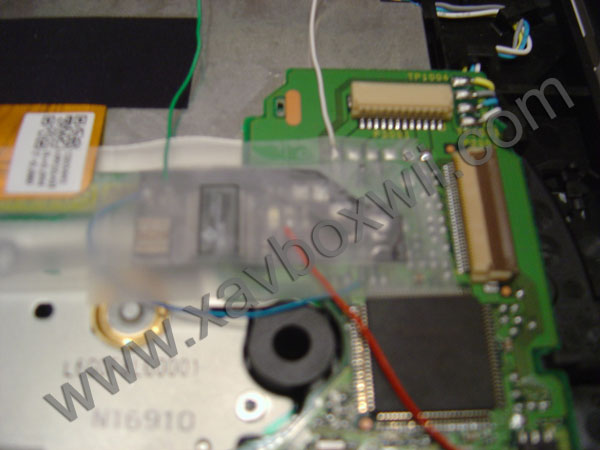

isolez la puce

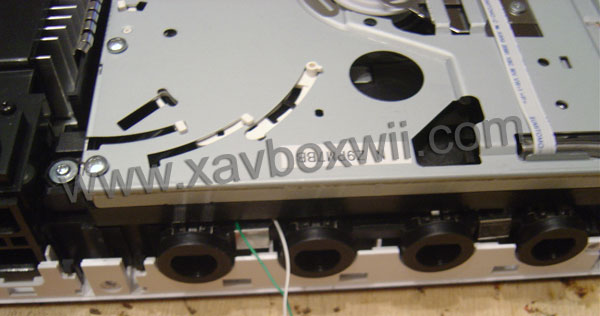

passez les fils à l'extérieur

Ensuite il ne reste plus qu'à remonter la console et à tester...

si vous ne voulez pas un affreux interrupteur comme moi : cliquez ici

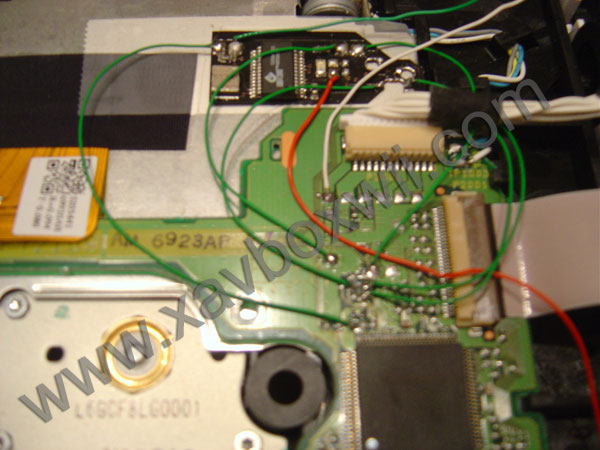

Installation de la Cyclowiz avec les fils :

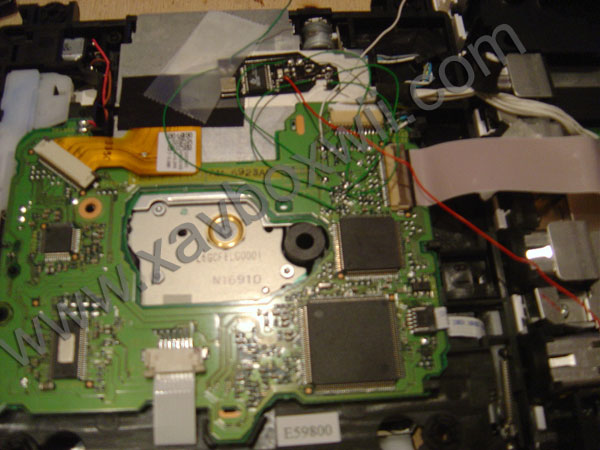

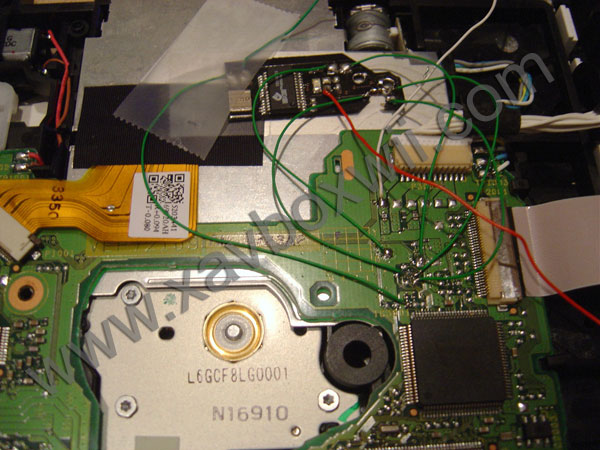

On peut également décider de souder la cyclowiz avec des fils. Cette façon de souder est ce que je préfère...

Regardez les photos pour voir où placer la puce cyclowiz

on colle la cyclowiz à l'aide d'un scotch double face,
on soude, et quand ça marche la puce reste allumée

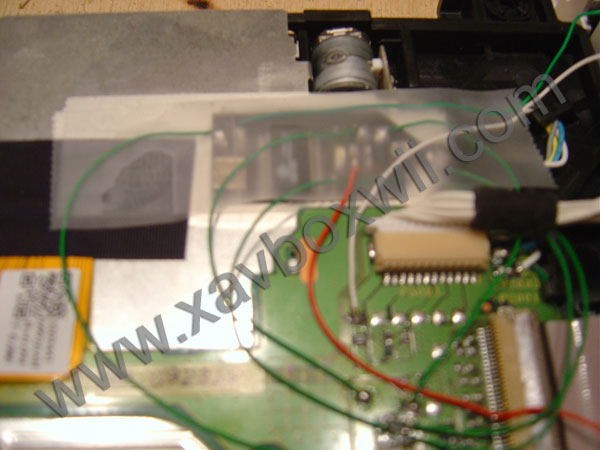

par précaution, mettez du ruban adhésif sur la puce
pour l'isoler et éviter des courts circuits  :-(

Astuces pour le montage...

Lorsque vous avez soudé la puce cyclowiz, avant de remonter la Wii, vous pouvez tester si le montage est correct.

On branche la Wii, on fait très ATTENTION de ne pas mettre les doigts où il ne faut pas sinon c'est l'électrocution  :-(

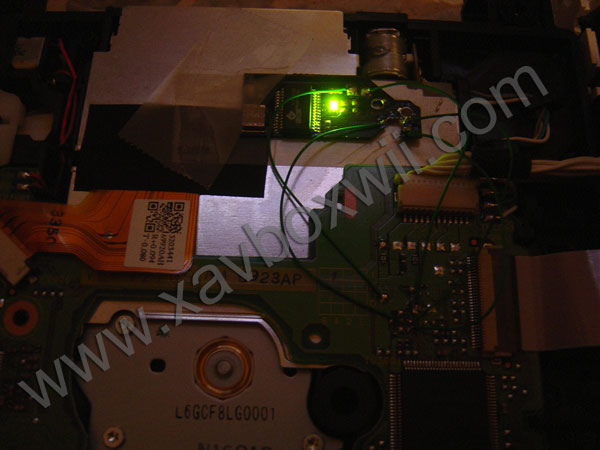

La puce Cyclowiz doit s'allumer en vert (et ne pas clignoter) lorsque l'on met en route la Wii. Si ça n'est pas le cas, la puce est mal soudée.

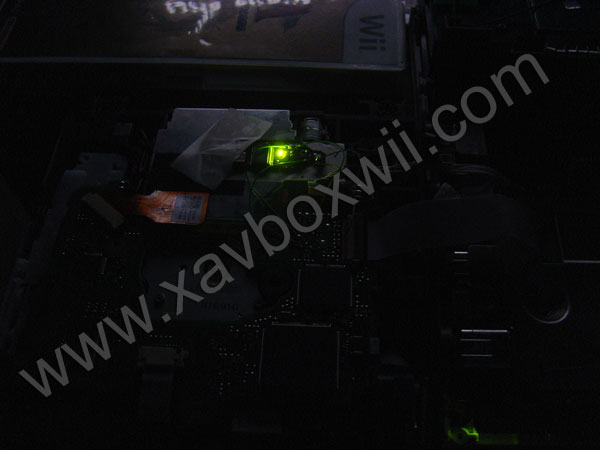

cyclowiz allumée

Avec la Wii démontée, on peut tester un backup, ça évite d'avoir à remonter et démonter si ça ne fonctionne pas.

  Pages sur la Cyclowiz :

| Puce Cyclowiz | Installation de la Cyclowiz |
| Cyclowiz en vidéo | Mise à jour de la Cyclowiz |
| Mettre un interrupteur | Réparation Wii |
Les traduction de Yost au format PDF :
| Mise à jour Cyclowiz | Réparation Cyclowiz |
| Installation Cyclowiz |

Source : Team Cyclops
