Installation puce Wode Jukebox

Disque dur sur Wii

Wode jukebox

Merci à la Team Wode et à Arcalide pour les puces reçues en test

Installation et test puce Wode Jukebox par Jean-Luc

puce woode

Qu’est ce que la Wode ?

Décortiquons un peu tout cela pour mieux comprendre la façon d’installer la Wode et de comprendre son fonctionnement ou du moins ou brancher les nappes…

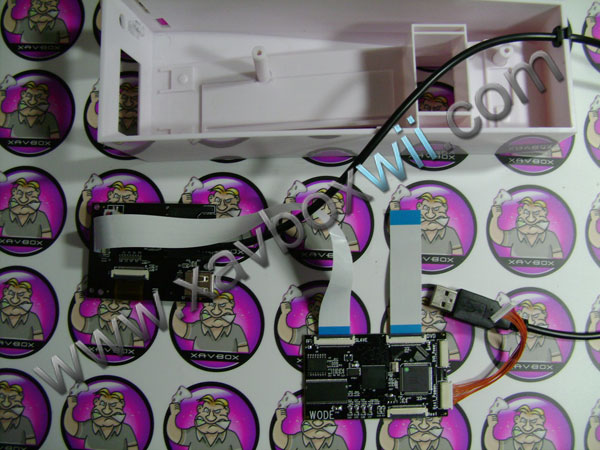

Déballage du colis et repérage des pièces qui constituent l’ensemble WODE JUKEBOX

wode
socle wode

L’ensemble Wode Jukebox est composé de plusieurs éléments.
La puce wode avec 5 connecteurs.

Les nappes qui servent à relier la puce wode à la wii.

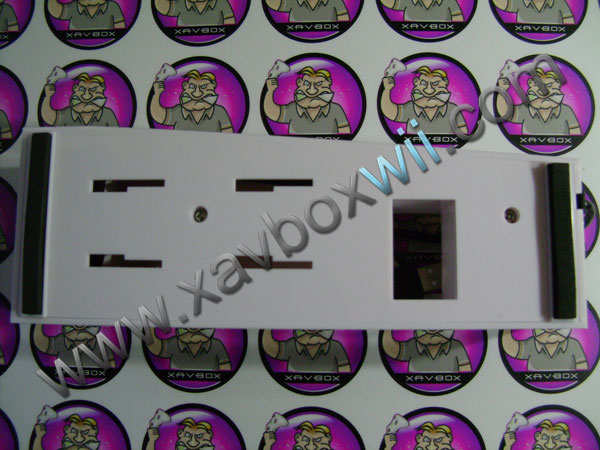

Le boitier qui sert de support de la wii et permet de relier par une nappe, la puce wode au pcb du boitier de la wode jukebox.

pack wode

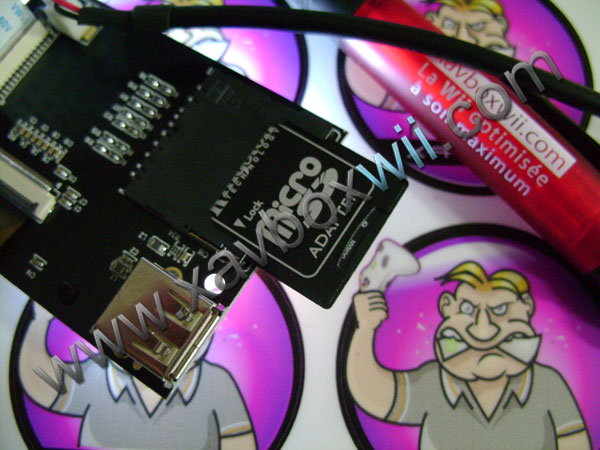

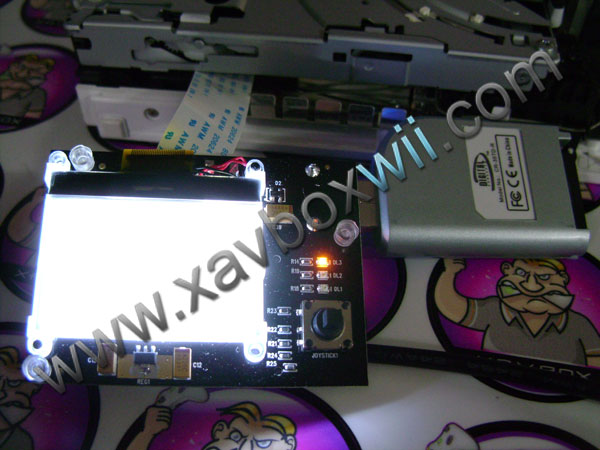

Le pcb du boitier de la Wode jukebox est composé de :

  • Un écran LCD
  • Un Joystick qui permet de naviguer dans les différents menus de la Wode.
  • Le connecteur avec nappe longue qui relie l’interface a la puce Wode connecteur « SLAVE »
  • Un support pour carte SD – SDHC
  • Un port USB qui permet de connecter un Disque Dur USB a l’ensemble 
  • Un cable USB qui permet de relier l’ensemble Wode Jukebox au port USB de la Wii.
woode
lcd wode

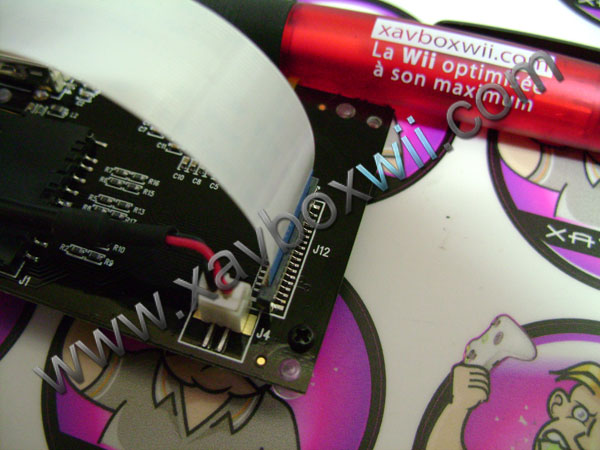

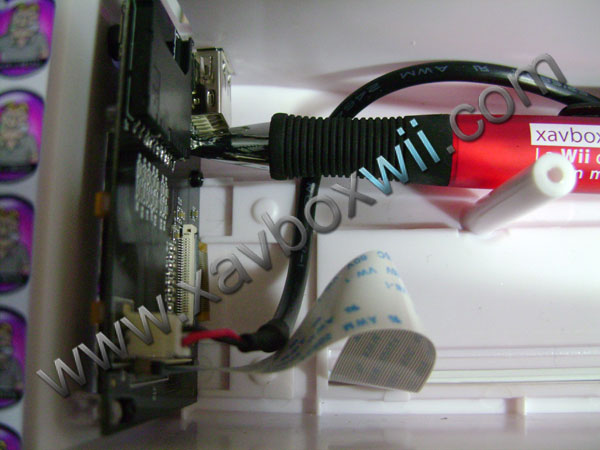

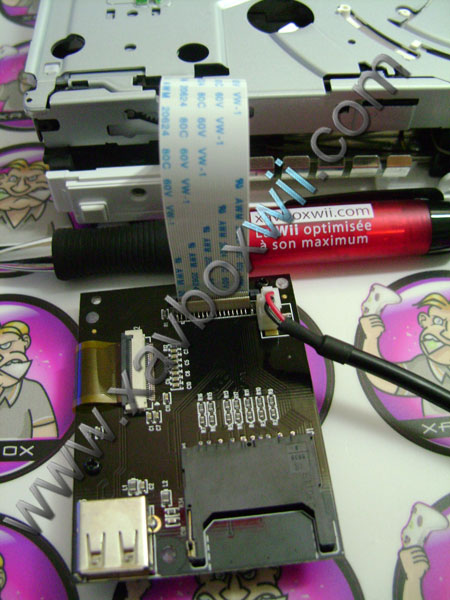

Il est possible que la plus grande des nappes qui sert à connecter le boitier à la puce Wode soit à l’intérieur du boitier. Il suffit d’enlever les 2 vis en dessous du support pour accéder a cette nappe déjà connectée sur le pcb LCD port nommé J12.

puce wode

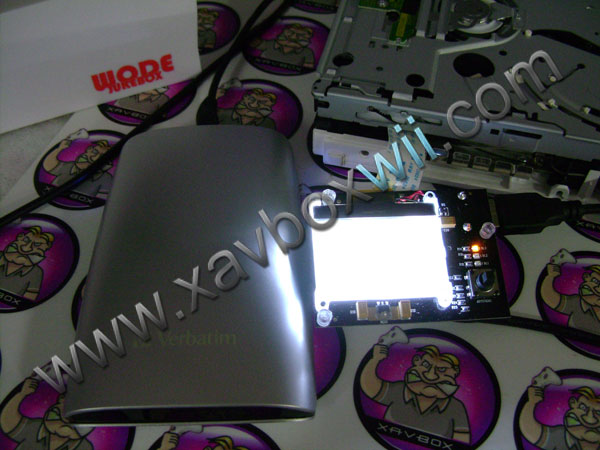

Test de la Wode réalisé sur wii avec lecteur D3-2 ainsi qu’avec un lecteur avec chipset.

La Wode est compatible avec tous les lecteurs : dms, d2a, d2b, d2c, d2c2, d2e, d3, d3-2…

Avec les Wii noirs et Wii avec lecteur D3-2, il n’est pas possible de lire des jeux gravés sur support DVD avec aucune puce, Wode comprise.

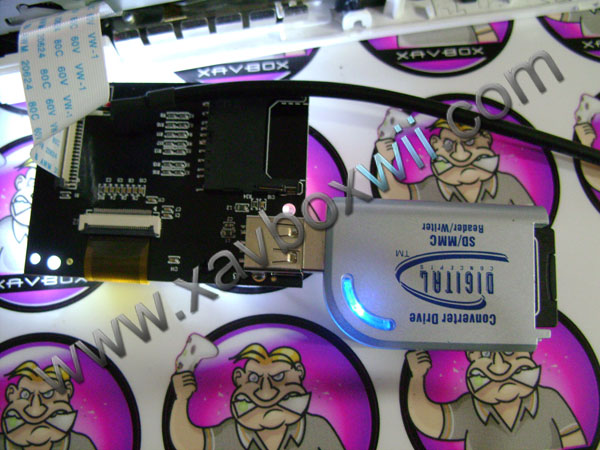

Sur ces Wii appelées D3-2 la lecture des jeux se fait avec un Disque dur USB. Nous avons également testé une carte SDHC branchée sur un support USB avec succès.

Le test de la wode à également été réalisé
sur des wii mises à jour en 4.2E.

mise à jour 4.2

Démontage de la wii.

Bien oui, ce n’est pas parce qu’il n’y a pas de soudure à faire qu’il ne faudra pas démonter la wii ;-)

Le démontage de la wii est très simple et déjà détaillé ici

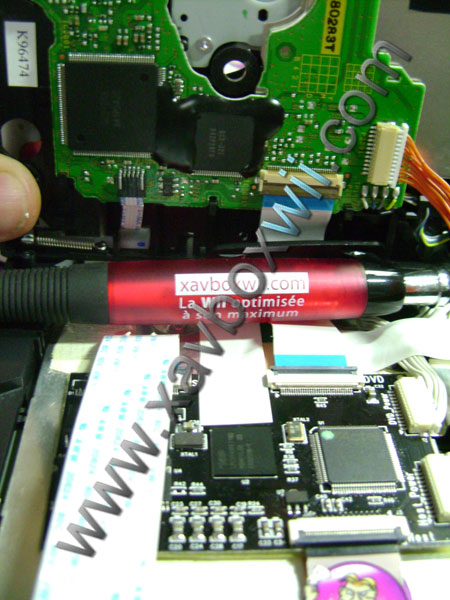

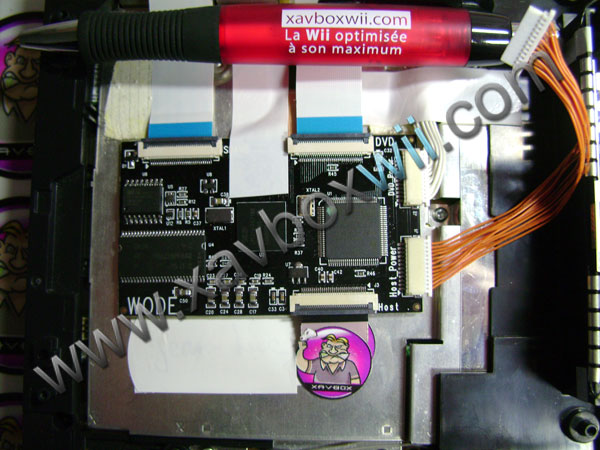

Installation de la puce Wode dans la wii.

Installer la puce wode au bon endroit afin de pouvoir repositionner le lecteur wii sans écraser la wode.

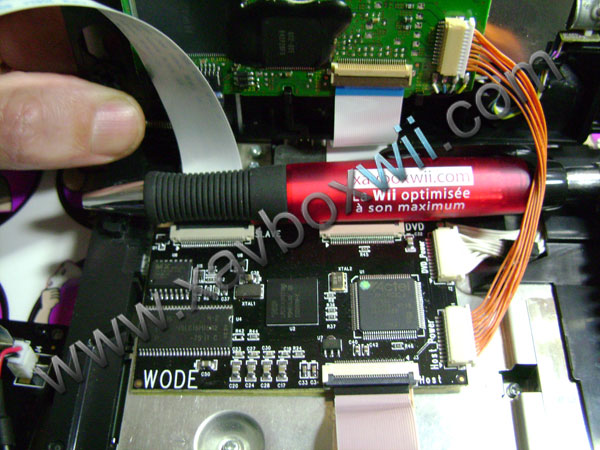

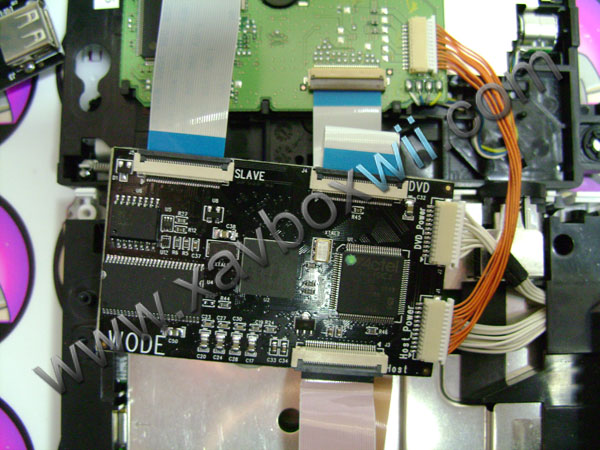

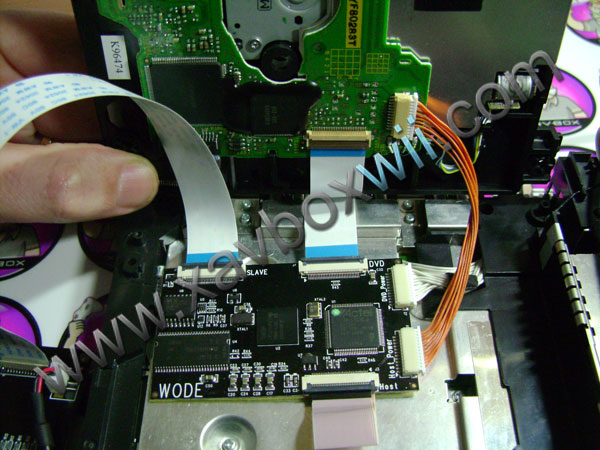

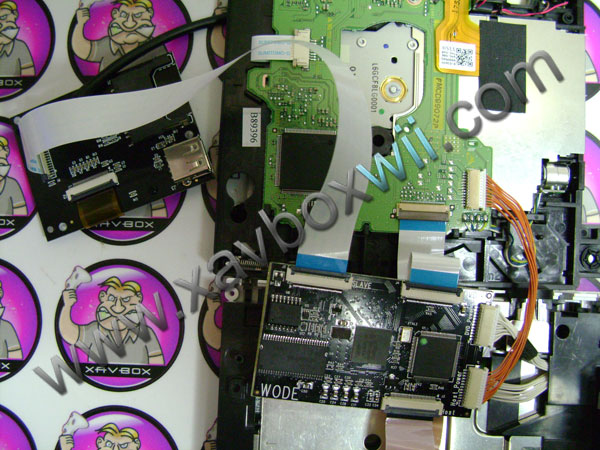

Brancher les nappes correspondantes aux photo-schémas ci-dessous

puce wode jukebox
woode
puce wode
wode jukebox

Voila c’est terminé ! Déjà ? Oui, mais il est conseillé de toujours vérifier son installation avant de remonter la console wii.

installation puce wode
pose de puce wode
puce wode jukebox

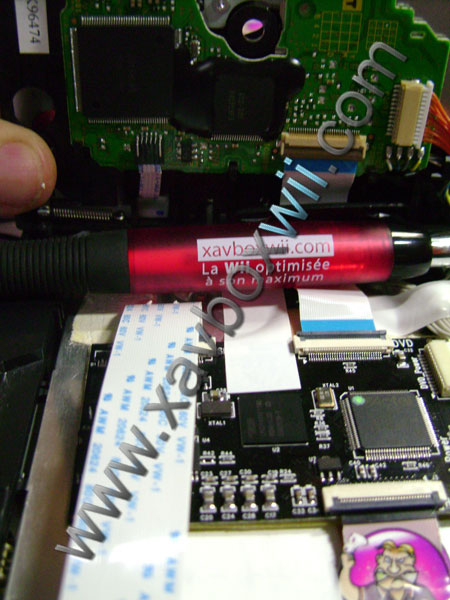

Remettre le lecteur wii en place en faisant passer la grande nappe comme les photos

instal wode
installation wode jukebox
puce wii

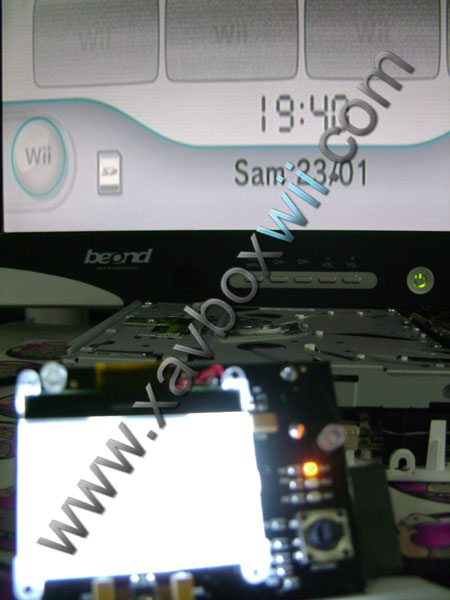

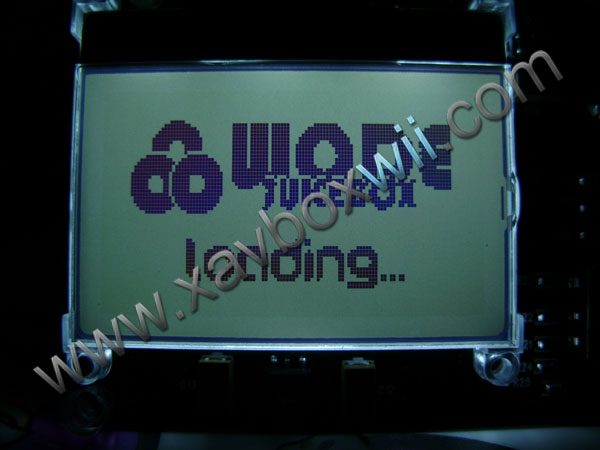

Un petit essai en allumant la wii et l’ecran LCD de la wode s’allume 

loading wode
wode insallation

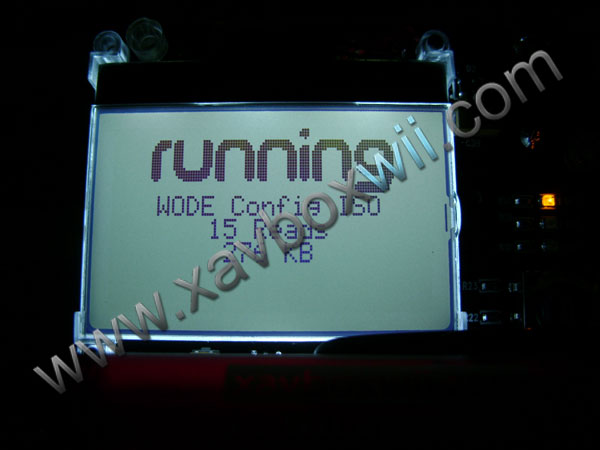

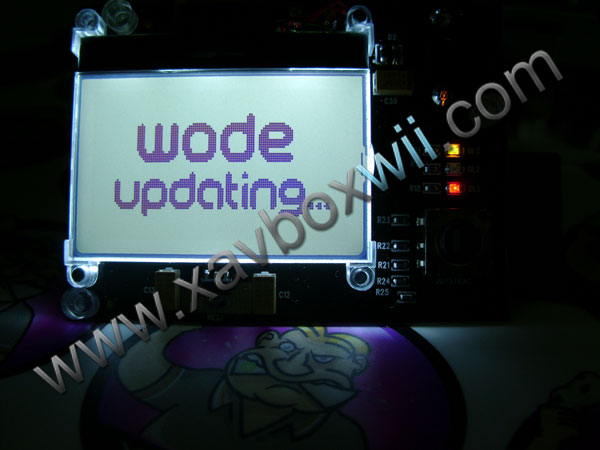

Mise a jour de la puce Wode

Pour faire la Mise à jour de la puce Wode, rien de plus simple. Installer le fichier .dat a la racine d’une carte SD. Mettre la carte SD dans le support SD du boitier Wode et allumer la console.

La MAJ de la puce se fait toute seule, il ne reste plus qu’a attendre…

wode modchip
lcd wode

MAJ puce Wode : cliquez ici

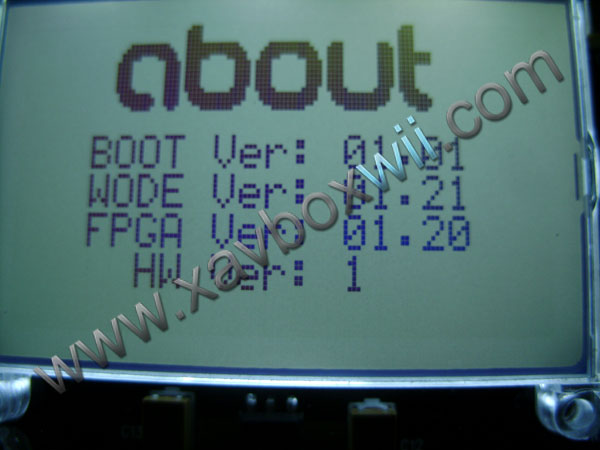

Paramètres de la wode

Cette partie sera détaillée en détail plus tard …

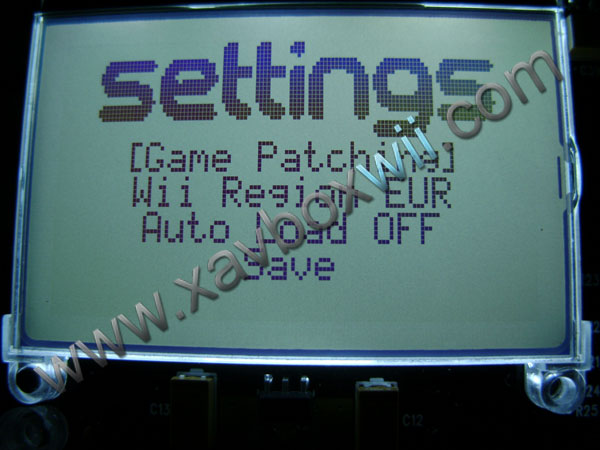

En attendant voici quelques photos de nos essais avec paramétrage de la wode

paramètres wode
infos wode

Test de la wode avec jeux originaux et backup DVD gravés

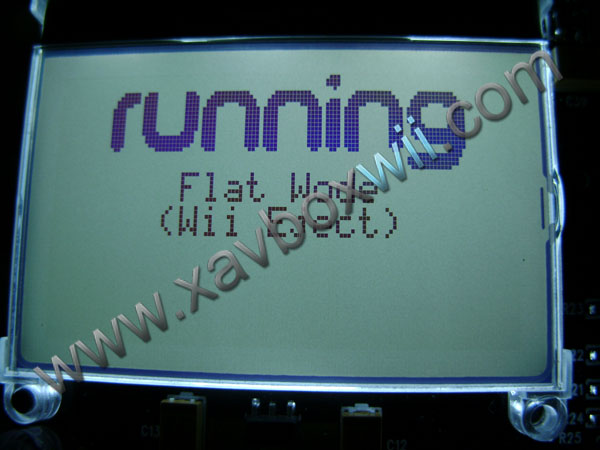

Incérer votre jeu Original dans le lecteur de la wii et Sélectionner Flat Wode valable pour toutes les wii

Insérer votre backup dans le lecteur et choisissez l’option FLATMOD sur l’ecran LCD de la wode.

La navigation dans les menus se fait avec le Joystick qui se trouve en façade juste a droite de l’ecran.

Notez qu’il est impossible de lire un jeu gravé sur Wii avec lecteur D3-2.

settings wode

Préparation, formatage, et copie de jeux iso Disque dur

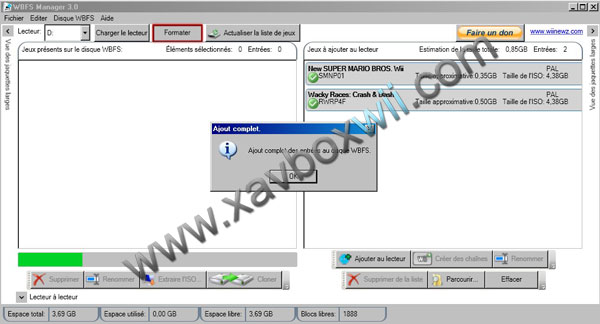

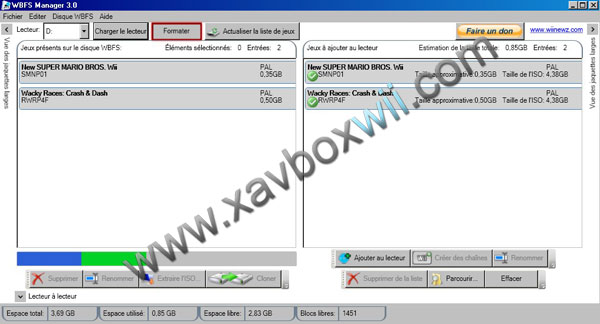

Nous avons utilisé le Logiciel WBFS Manager

Ne pas Formater avec Windows sinon, il faudra recommencer avec WBSF…

Installer WBFS Manager puis détecter la carte SD ou Disque dur USB
Formater

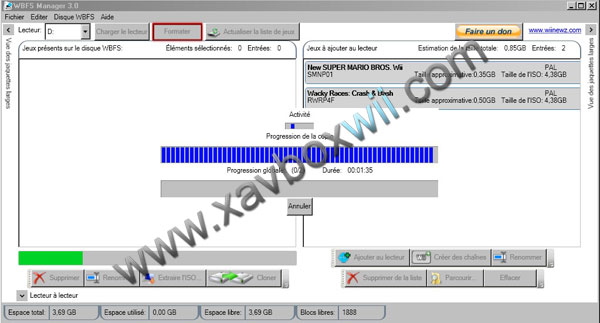

Glisser votre copie iso de jeu wii dans la fenêtre de droite de WBSF Manager.

WBFS Manager
WBFS Manager
wbfs

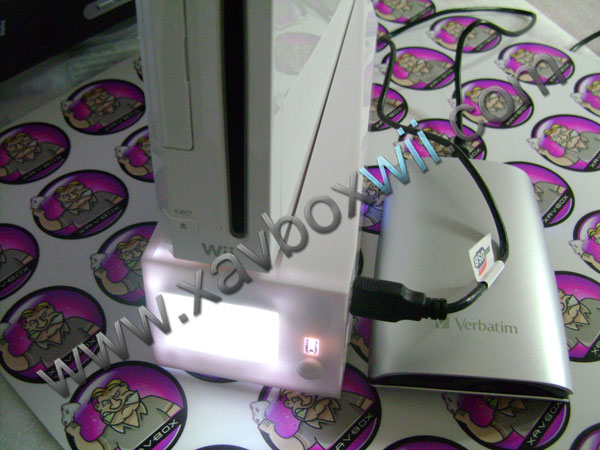

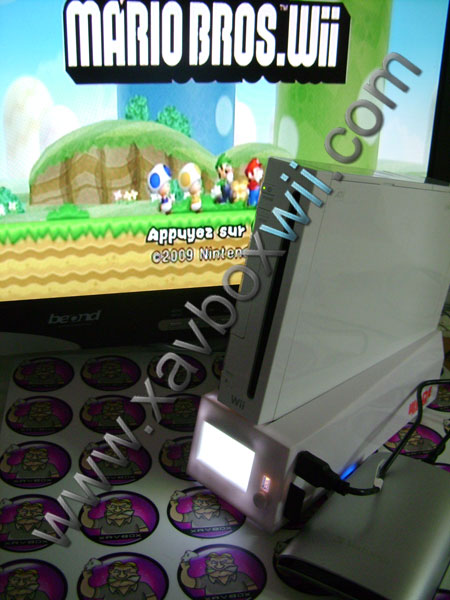

Test de la wode en mode Disque dur USB

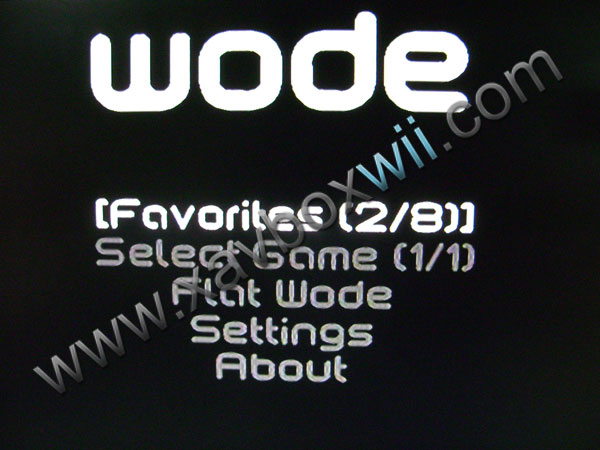

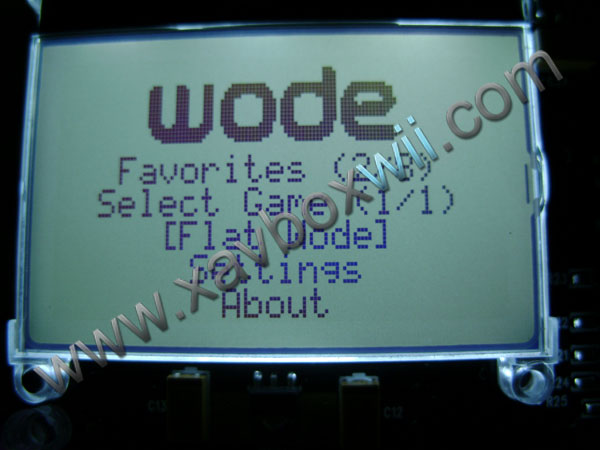

Naviguer dans les menus avec le Joystick de la wode et choisir Select game en validant le jostick vers la droite. Revenir vers la gauche…

disque dur wii
disque dur wii
lancement jeux wii
wii

Pour changer de jeu il faut appuyer sur le bouton eject de la wii

wode

Protection Nintendo BCA

NSMB : New Super mario Bros est protégé et ne fonctionnera que si vous patchez l’iso.

Nous avons utilisé le soft de la d-right qui fonctionne parfaitement pour la Wode (disponible ici)

Conclusion :

La WODE est une puce complète qui nous a séduit par son innovation, c’est la première puce wii qui permet de lire les jeux depuis une carte SD et Disque Dur. Des options sont en prévision et nous vous en dirons plus des quelles seront disponibles.

Nous ne sommes aucunement responsables si vous faites de mauvaises manipulations en installant votre puce…

JLuc

Test réalisé le 23 janvier 2010 par Jean-Luc
