Xavbox Team

Bonxflex

Adaptateur pour puce Argon

bonxflex

Bonx, modérateur sur notre forum nous avait déjà
Épaté lors du concours de pose D2Ckey, avec un PCB de sa confection.

Aujourd'hui, il récidive et nous gratifie d'un accessoire qui va ravir
les fanatiques de l'Argon : le Bonxflex.

Attention, ceci s’adresse à des personnes très expérimentées en soudure (pas à l’arc).

Si souder la puce avec des fils n’est pas aisé pour vous, n’essayez pas de souder un flex.

Présentation du circuit :

Le circuit est prédécoupé et étamé.
C’est un circuit imprimé de 4/10èmes d’épaisseur, simple face.
Il est verni épargne.

Montage de la puce :

Etamez le PCB

Vous pouvez vous utilisez du fil pour faire de petits ponts pour relier les points

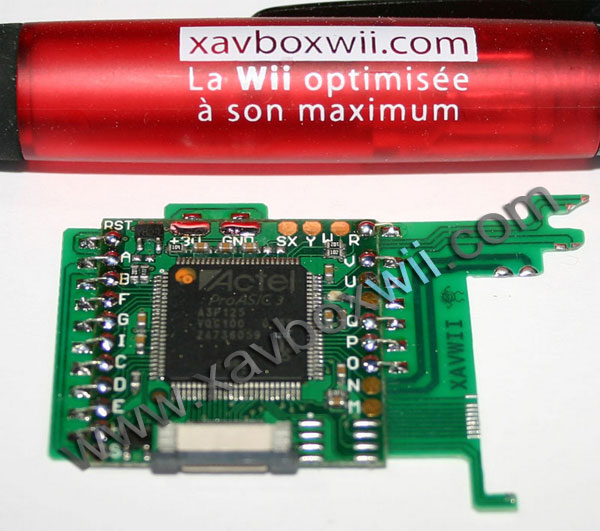

Ce qui donne au final :

Mise en place de la carte :

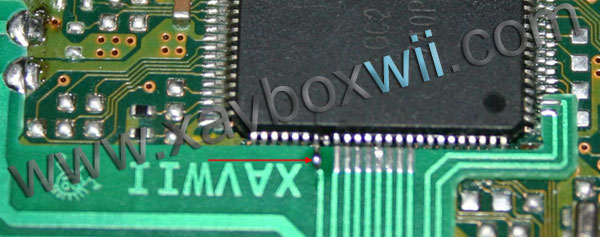

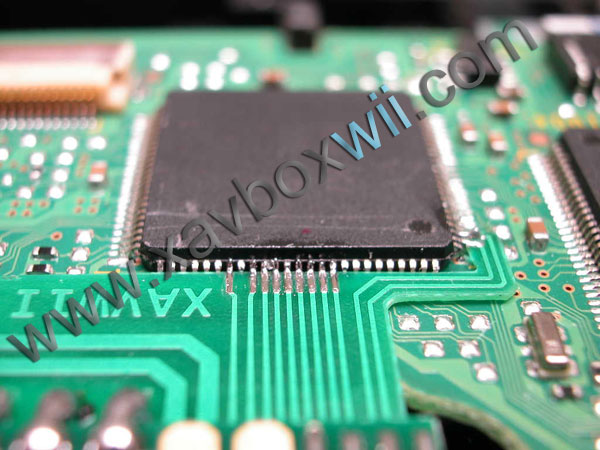

Positionner le circuit en alignant très précisément les connexions du circuit avec les pattes du chipset d2c.

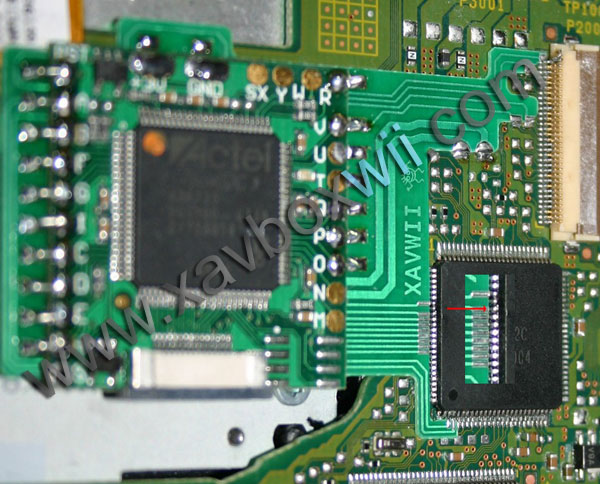

Attention de vérifier l’alignement des deux pattes sur la droite.

Soudage de la puce

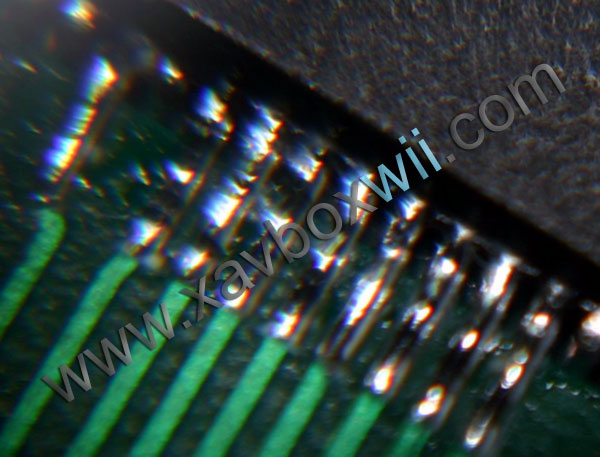

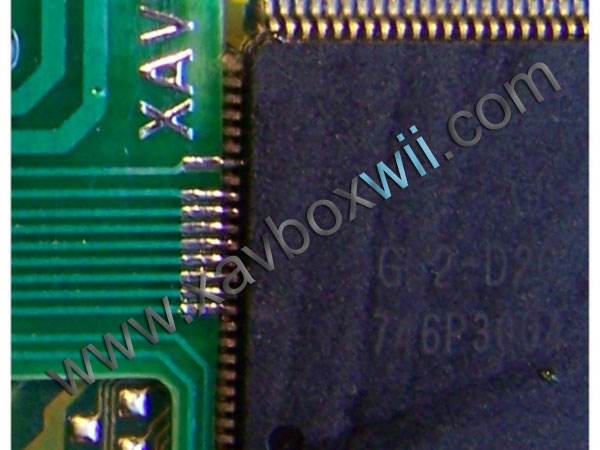

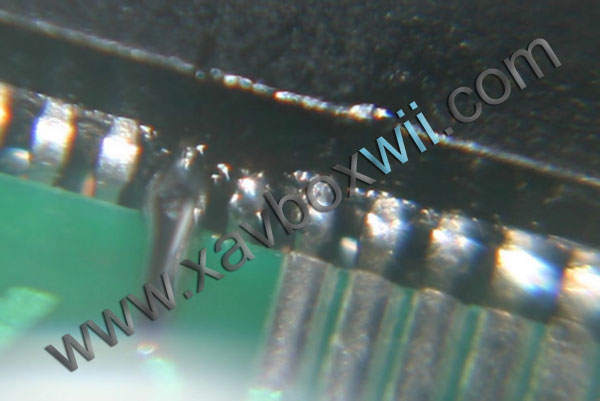

Voici la patte soudée et la suivante étamée.

Répéter l’opération sur les autres pattes.

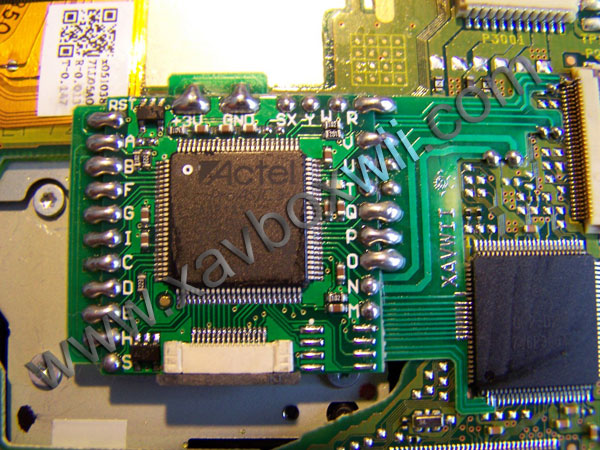

Connecter ensuite les deux points d’alimentation et les quatre points supplémentaires.

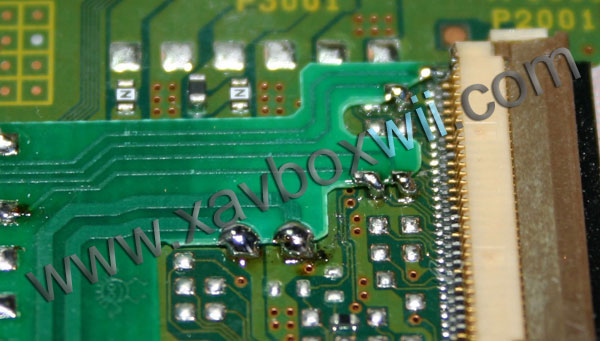

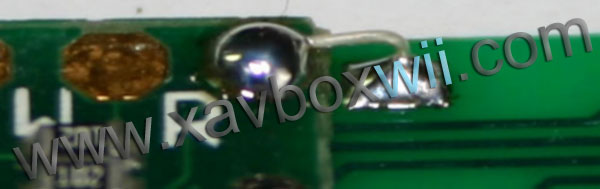

La dernière connexion est prise directement sur la première pin du connecteur dvd.

Vérifier l’absence de court circuits et la continuité entre chaque pin du chipset et les pastilles de la puce.

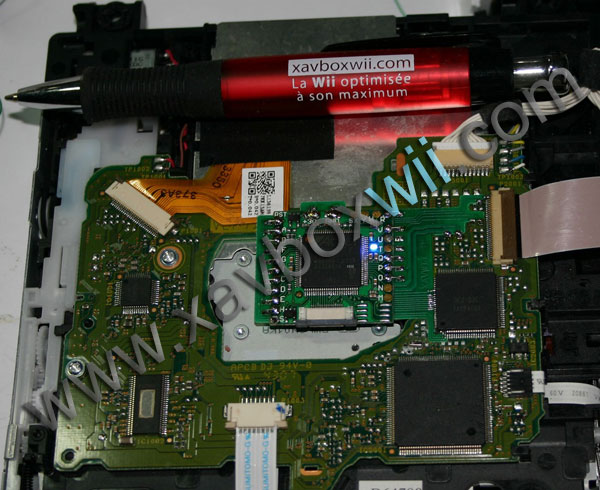

Passer ensuite au test !

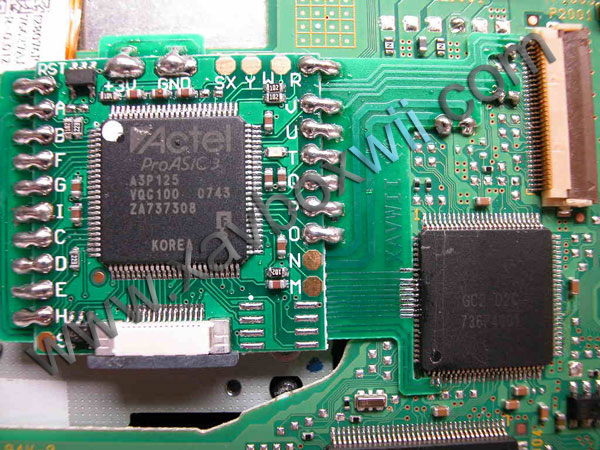

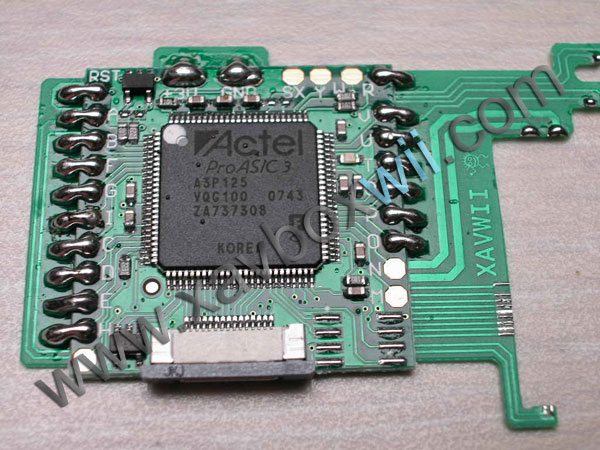

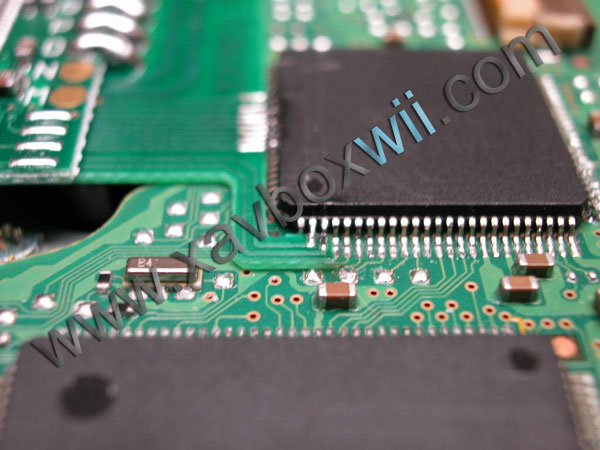

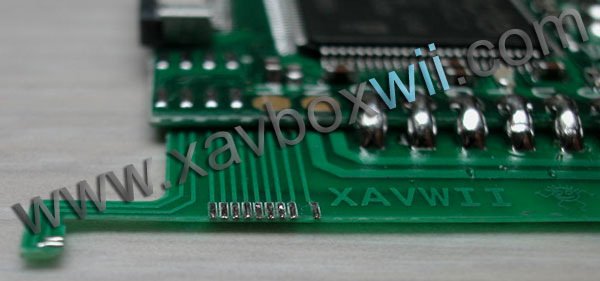

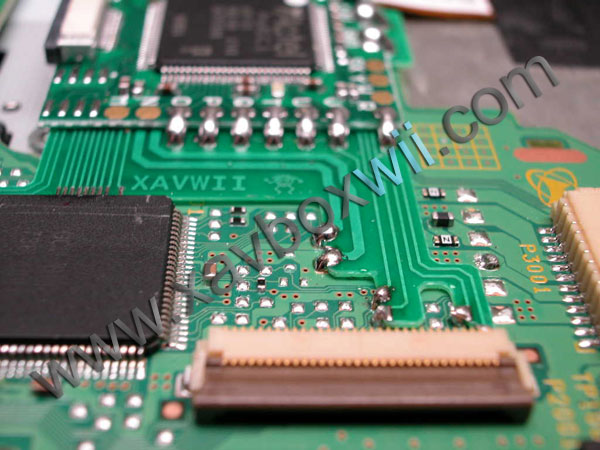

Quelques photos de notre ami Pedro93 :

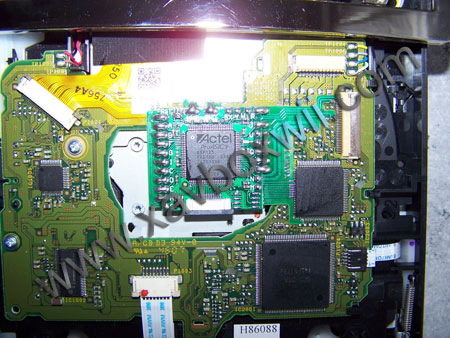

Et notre éleveur de chevreuils préféré, Josky57 :

Notre conclusion :

Voici un produit que tout poseur de puces se doit d’avoir en stock ! L’alignement est parfait, on voit de suite la maitrise de notre ami Gbonx.
Bref, je crois que tout le monde aura compris que l’on est loin de la qualité du …………..Wliip 

Très bientôt, ce produit sera en vente en exclusivité sur notre forum !

Bonx, Pedro93 et Josky57 sont des poseurs de puces référencés par Xavbox

Merci a eux pour avoir testé ce produit « coup de cœur »

Si vous aussi vous êtes interressé par l'achat du BonxFlex,
cliquez-ici

Test réalisé le 11 mars 2008 par Josky57
