Wii-Clip ou Wiiclip

Système sans soudure pour puce wii

Test du Wii-clip par Bonx

Aspect du wii-clip

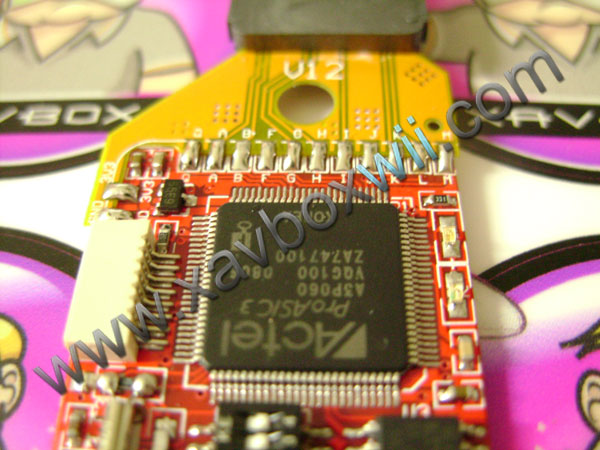

A la sortie de son emballage, le wiiclip semble d'un bon aspect.

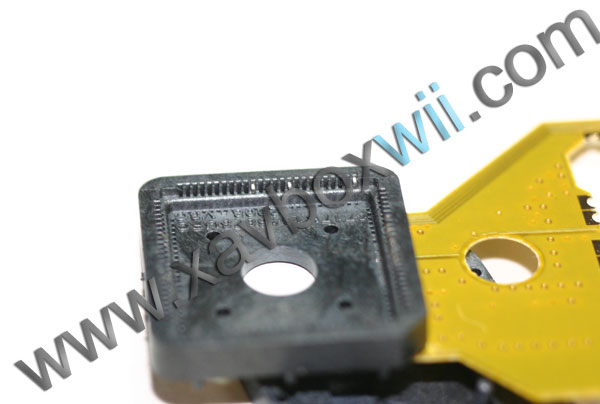

Le circuit imprimé est propre, les connections vers la puce sont dorées.

En revanche les contacts vers la puce D2C ne le sont pas, ce qui n'est pas un gage de bonne connexion.

Les modifications physico-chimiques de l’état de surface des connecteurs sont les principales causes de la dégradation des performances des composants et équipements électriques et électroniques.

Lorsque les surfaces de contact sont exposées à la poussière, à la fumée, à la suie et aux autres particules solides en suspension dans l’atmosphère, il peut se former des pellicules de substances non métalliques qui inhibent toute conductivité.

Le phénomène d’oxydation est la plus commune des réactions engendrant la formation d’oxydes métalliques.

Cette oxydation crée donc une couche infime qui réduit la conductivité, ce qui est source de connexions intermittentes (faux contacts).

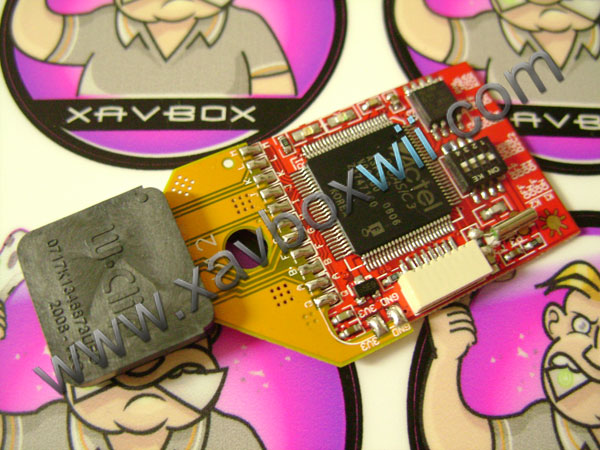

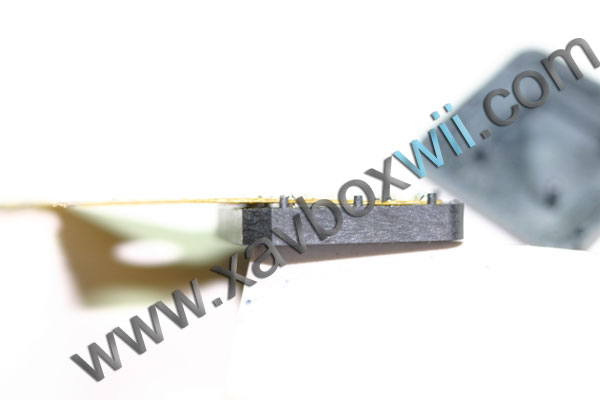

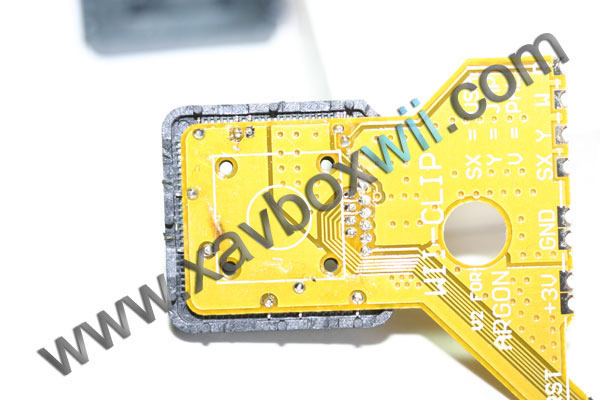

Ouverture du wiiclip

Le démontage du wii-clip, fait apparaître un circuit imprimé soudé à la va vite, celui ci est en effet de travers.

Montage du Wii-clip :

La mise en place se fait sans difficulté, une pression étant à exercer pour enfoncer le wiiclip correctement.

Rien ne permet de savoir si le wiiclip est bien présenté (tout le composant est masqué par le clip), ce qui fait que si le clip est à peine décalé ( 1/10ème de mm) ou très légèrement mal orienté, les pattes du chipset D2C seront complètement tordues ou mises en court circuit.

Il est à noter que le wiiclip ne tient que par le clipsage (sur une hauteur de 5/10ème de mm).

Celui-ci risque donc de se dé-clipser dans le temps avec les vibrations du lecteur.

Le seul moyen de maintenir le clip en place est à mon avis de mettre une cale entre le clip et la carcasse de la console lors de la remise en place du lecteur.

Les inconvénients de cette solution sont :

d'empêcher totalement les petits silenblocs de faire leur effet d'amortisseur de vibrations.
La suppression de ces amortisseurs se traduira par des défauts de lectures lors d'accélération
et de décélération du moteur du lecteur.
cela exercera aussi une pression sur le circuit électronique du lecteur de dvd.
Cette déformation est mauvaise pour la longévité du lecteur (risque de casse de soudure ou de rupture dans le pcb multi couches)

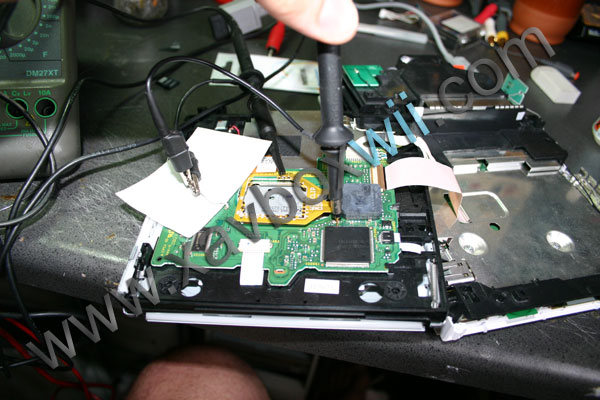

Mesures :

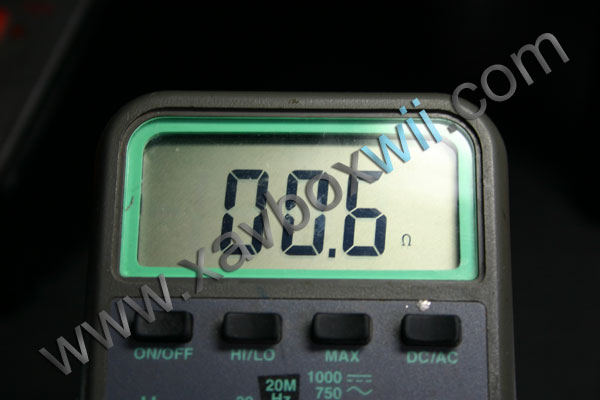

La mesure de résistance entre un point de contact du wiiclip et du point correspondant sur le pcb du lecteur donne 0.6 Ohms

Si l'on enlève les 0.1 Ohms des cordons du multimètre, il reste 0.5 Ohms ajoutés par le wii clip.

Ce n'est pas élevé donc aucun intérêt de faire des mesures de chauffe, ce n'est pas cela qui fera chauffer la wii.

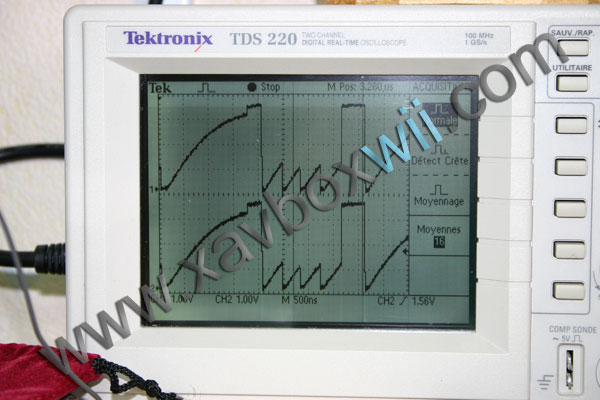

La comparaison des signaux sur le wiiclip et sur le pcb ne montre aucune différence notable.

Le wii-clip étant fraîchement clipsé, il est normal que le contact soit bon, ce contact se dégradera dans le temps avec l'oxydation.

Conclusion

Le wiiclip est un gain de temps sur le court terme mais en aucun cas un gage de fiabilité sur le long terme.

L'altération des signaux du lecteur, ou le déclipsage de la puce peut être critique pour la wii, spécialement lors de la mise à jour de celle ci.
Si la pose n'est pas correcte, où que le chipset du lecteur de dvd n'est pas tout à fait dans les bonnes dimensions (il existe des tolérances quant à la taille du chipset et la forme des pattes) cela sera fatal à la console dès sa première utilisation.

Je déconseille donc l'utilisation de ce produit.

Test de Wii-clip par Jean-Luc & Xavbox :

Avant de critiquer un produit il faut le tester...

Nous avons testé trois wiiclip différents :

wii-clip pour puce D2pro
wii-clip pour puce D2ckey / D2cpro

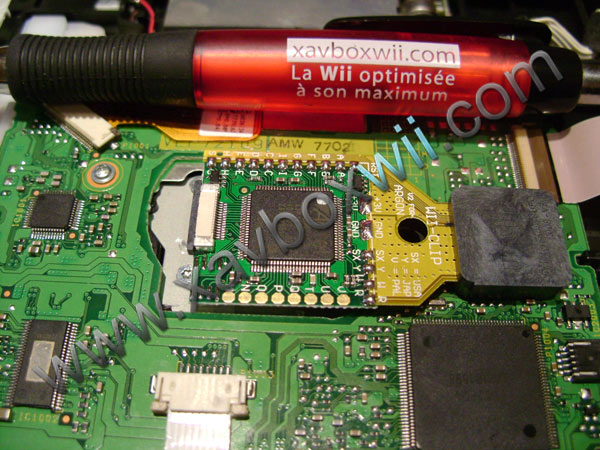

wii-clip pour puce Argon

Comme vous vous en doutez (si vous suivez les news wii et le forum), nous n'avons pas testé le wiiclip pour puce Wasabi car mettre en relation deux produits de ce type ne serait que perte de temps :-(

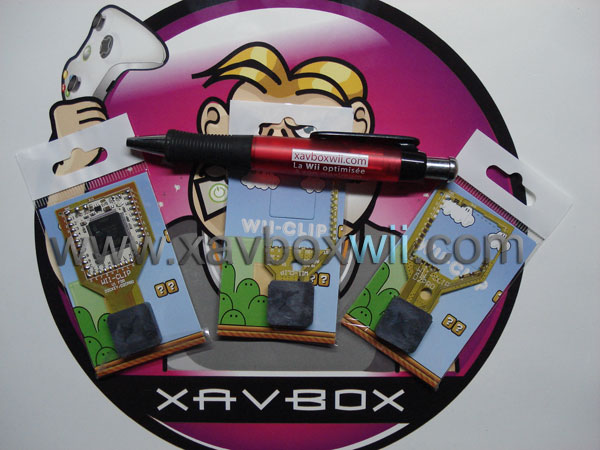

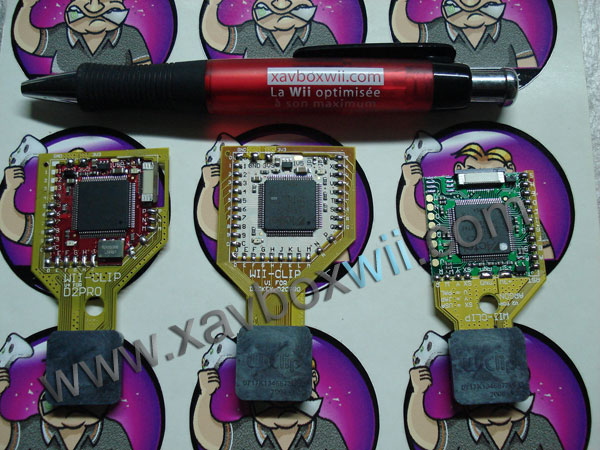

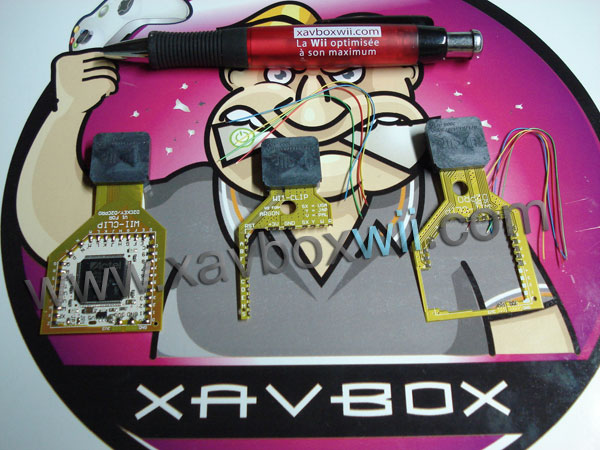

Les Wiiclip sont envoyés dans des sachets plastiques accompagné des fils optionnels selon les types de puces...

Le Wii-clip est vendu seul ou avec la puce déjà soudée dessus.

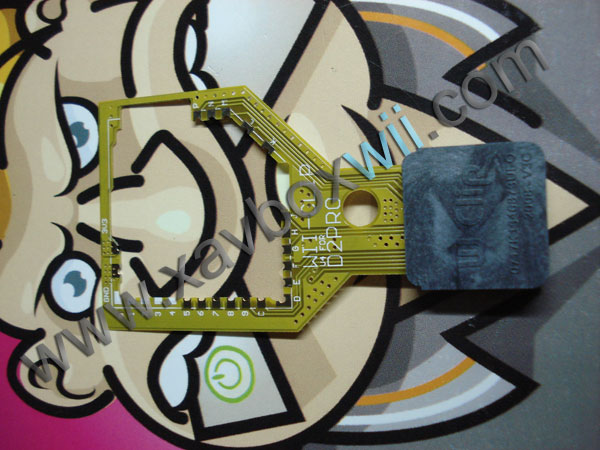

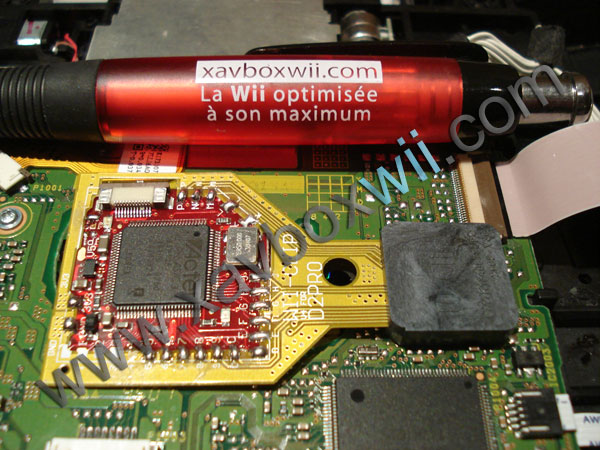

Wiiclip pour puce D2pro :

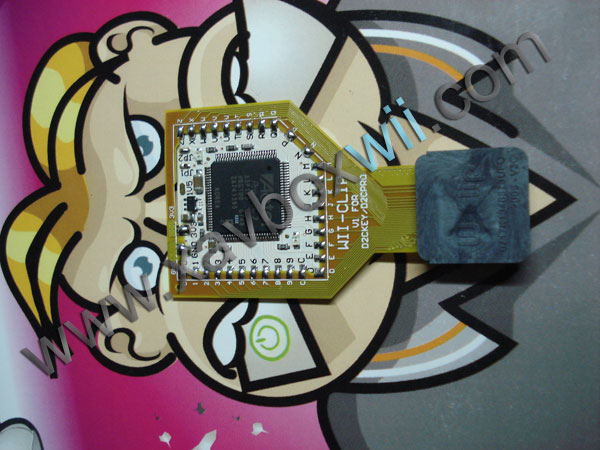

Wiiclip pour puce D2ckey :

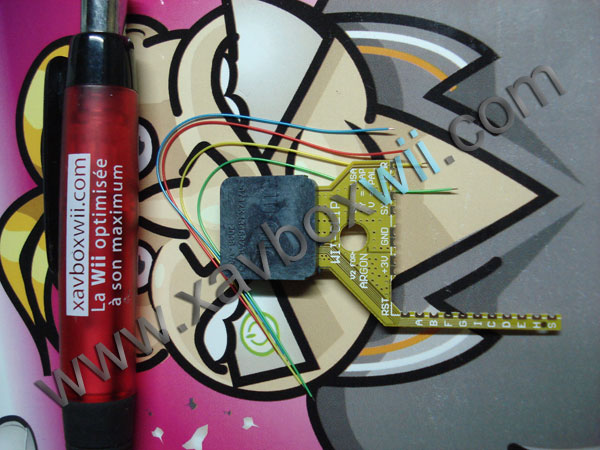

Wiiclip pour puce Argon :

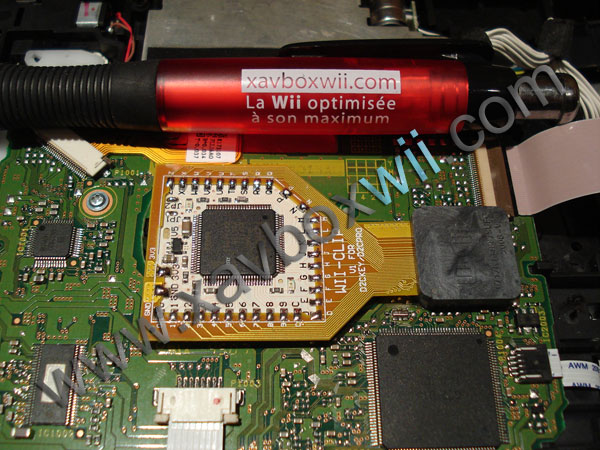

Installation Wiiclip :

Pour que le test soit vraiment bien le même wii-clip à été posé/installé (je ne sais pas trop comment dire) sur plusieurs wii différentes.

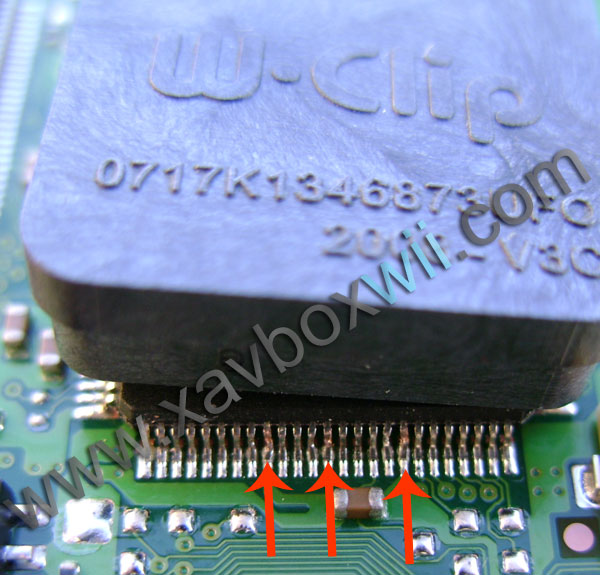

Sur quelques rares wii, le clipsage du wii-clip semblait bien (mais bon on ne voit rien pour pouvoir l'affirmer) sur les autres les pattes du chipset ont été soient tordues, soit rayées (ce qui aura pour effet soit un mauvais contact immédiat soit à long terme une wii qui ne marchera plus)

Voici deux autres exemples :

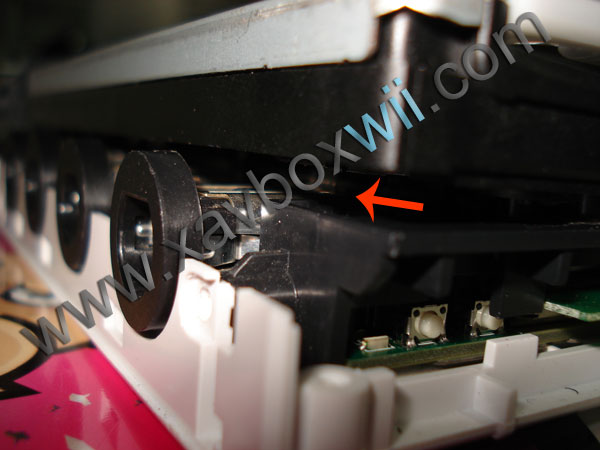

Autre problème rencontré (et pas des moindre), l'épaisseur du wiiclip fait une surépaisseur (de ce point de vue nous n'avons pas les même conclusion que Bonx). Une fois en place le wii-clip ne peut donc pas bouger (et oui, il irait où une fois le lecteur remis en place ?).

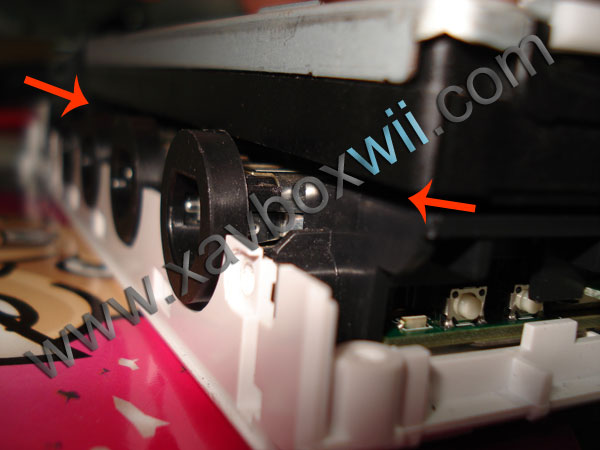

Par contre du coup c'est bancal et les quatre plots amortisseurs du lecteur ne pourront plus faire leur travail d'amortissement :-(

notez l'écartement qui diffère dès que l'on appuie pour mettre les vis

Comme c'est pas simple à expliquer, voici une petit vidéo :-)

Wiiclip
envoyé par xavbox

L'avis de Jean-Luc sur le wiiclip

Je rencontre beaucoup de réparations de wii suite a des poses de wii-clip par des bêtas testeurs qui suite au clipsage de ce système écrasent les pattes du chip. Tous les wiiclip ne sont pas calibré avec une extrême précision de la même manière que les chip d2c de la wii…

Sur certains chipset d2c il se met très facilement : trop de jeu donc risque de faux contact et une oxydation risque de se créer dans le temps rendant son action anéantie - :(

Sur d’autres chip d2c il faut vraiment forcer pour l’installer : ce qui provoque un écrasement des pattes du chip et dans certains cas le dessoudage de certaines pattes du chip d2c.

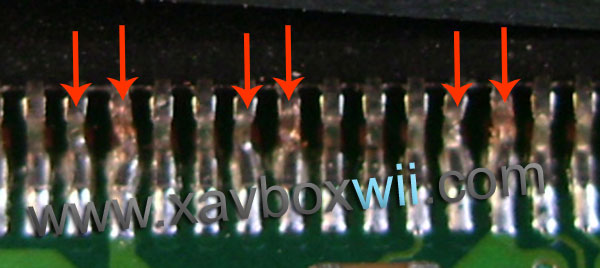

On le constate sur les photos…

Ce système est efficace à court terme pour ceux qui ont la chance de tomber sur le bon calibrage wii-clip>>>>> chip d2c.

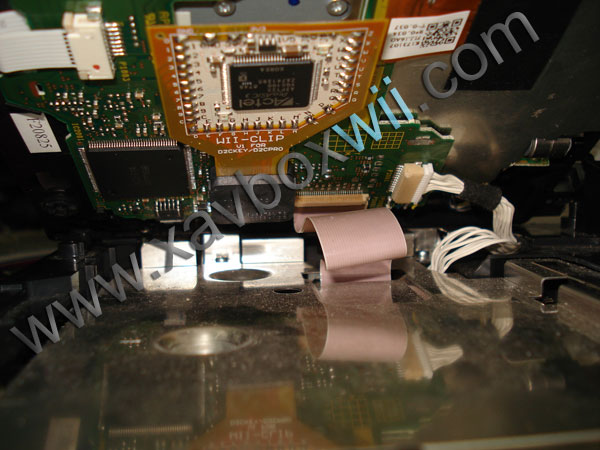

Le système mis en place, il ne reste plus qu’a remettre le lecteur en position.

On s’aperçoit que le wii-clip force carrément contre la tôle de la carte mère : ce qui provoque encore un écrasement des pattes du chip d2c.

A noter que une fois mis en place le wii-clip masque complètement le chip d2c : il est donc impossible de constater les éventuels dégâts et courts-circuits sauf que de faire un essai avec les risques qui s’imposent.

Test de Wiiclip par Xam1311 :

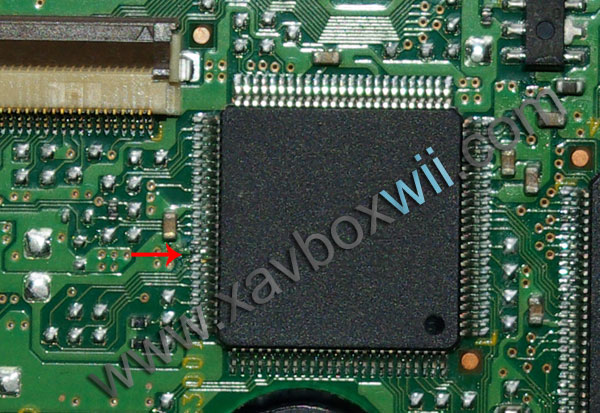

Voici les photos après un passage de Wiiclip V1 pour une D2ckey qui s'est avéré être un clone complet (une boutique non partenaire évidemment).

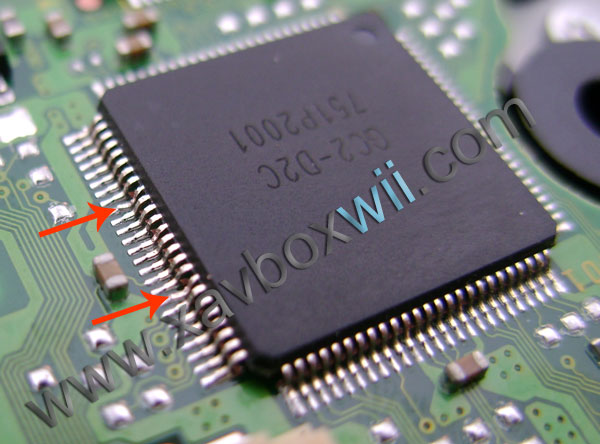

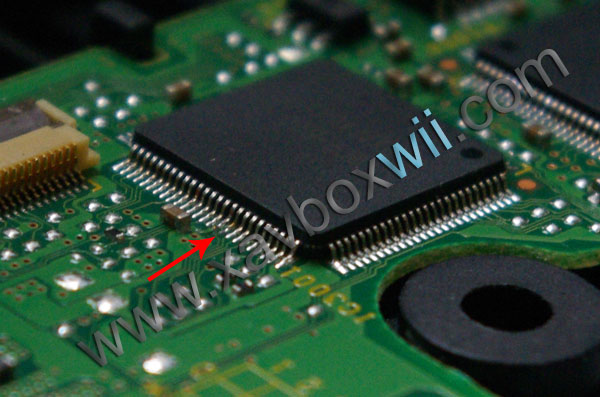

Vous pourrez apprécier sur ces photos en haute résolution que j'ai fait avant de pucer ce lecteur que les pattes sont enfoncées et que le cuivre des pattes du chipset apparaissent justement la ou la pression du clip s'est faite ce sont des points à prendre en considération vu les qualités vantés par le clip , pour la sauvegarde de la garantie et surtout la pérennité de l'installation ainsi que sa facilité bref be aware comme dirait l'autre.

Remarques :

Le Wii-clip semble un produit parfait mais il est redoutable car ces effets néfastes n'arriveront pas pour tout le monde à court terme.

Beacoup pensent que le wiiclip est le système idéal et que les poseurs de puces le critiquent parce que c'est "la mort de leur busness" comme dirait certains qui ne connaissent rien du tout en électronique, faux contacts et autres...

Malheureusement pour l'instant AUCUN SYSTEME SANS SOUDURE n'à jamais fonctionné sur AUCUNE CONSOLE.

Une soudure ça tiens tout le temps, aucun risque (bien sur il faut savoir souder et ce n'est pas à la porter de tout le monde).

Sur les forums, ceux qui ont eu une mauvaise aventure avec l'installation du wiiclip n'ose malheureusement pas trop l'avouer :-(

Certains soit-disant poseur de puces non scrupuleux propose l'installation de ce système, bien sur ils ne pourront vous offrir AUCUNE GARANTIE pour la survie de votre wii d'ici quelques mois... Pire encore des boutiques n'hésites pas à vendre des wii avec un wii-clip dedans !!!!

CONTRAIREMENT A CE QUE DISENT CERTAINS,
LE WII-CLIP AUSSI FAIT PERDRE LA GARANTIE
PUISQU'IL FAUT OUVRIR LA WII
