Longueur des fils ۩۩ pour soudure puce

Doit-on mettre un gros fil pour le + ?
Doit-on mettre des fils très court ?

Voici donc un mini tuto pour démontrer que sur une wii il n’est pas nécessaire de faire des poses avec des fils bien rangés, ni court, ainsi que de mettre des fils énormes pour l’alimentation et la masse.

Il est vrai que sur PS2 il ne fallait pas passer les fils n’importe comment. Cela pouvait créer des interférences et la puce pouvait ne pas fonctionner…

Sur la wii je n’ai pas réussi a avoir un échec !
Pour réaliser ce montage je me suis mis dans la peau d’un débutant en forçant volontairement sur la longueur des fils.

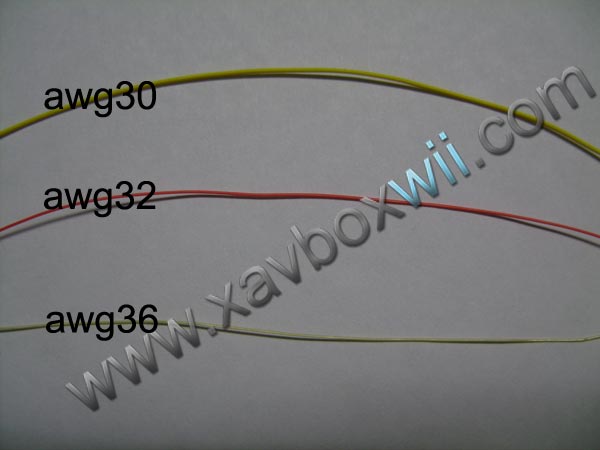

La norme du fil standard pour la pose de puce est AWG 30.
Les fils utilisés pour ce montage sont awg 32 et awg 36 (très fin).

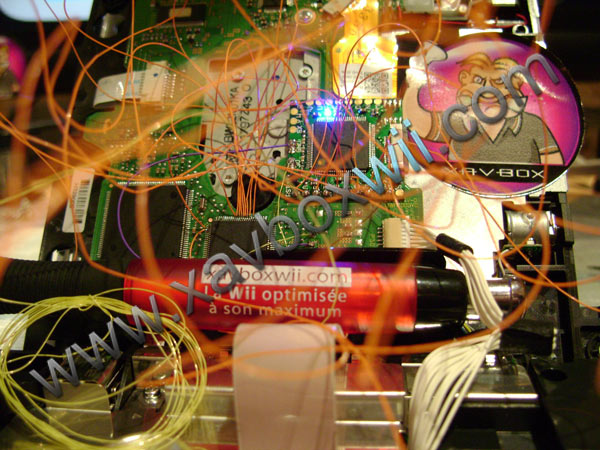

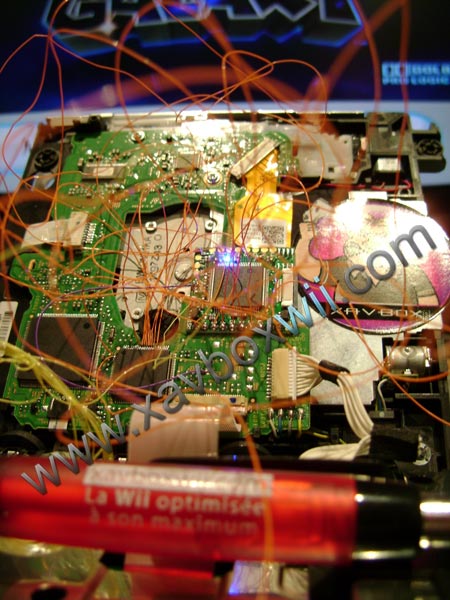

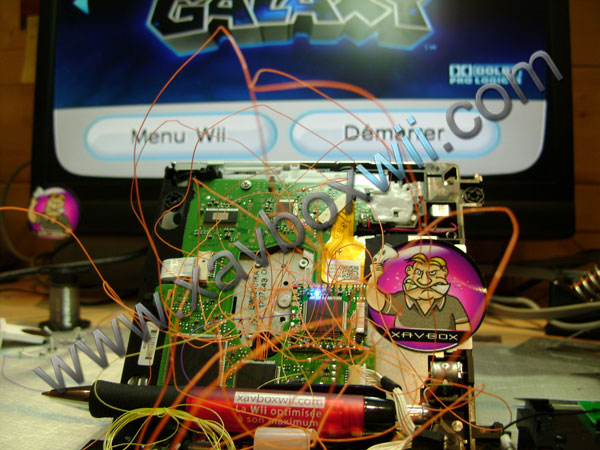

Le montage en image. Les photos parlent toutes seules.

J’ai donc poussé un peu les tests en mettant le fil d’alimentation en awg36 et mesurant 1m50 lol

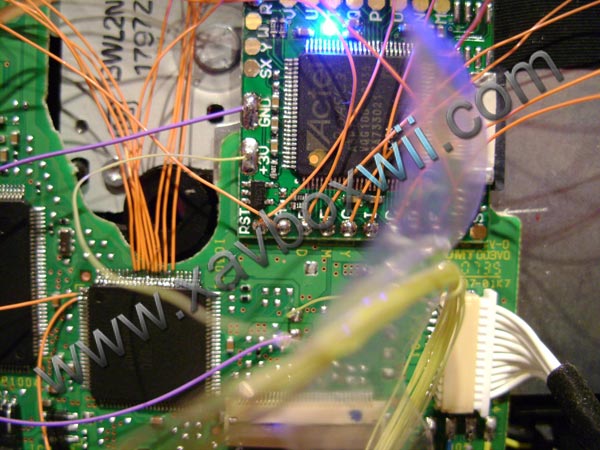

Sur la photo c’est le fil jaune enroulé.

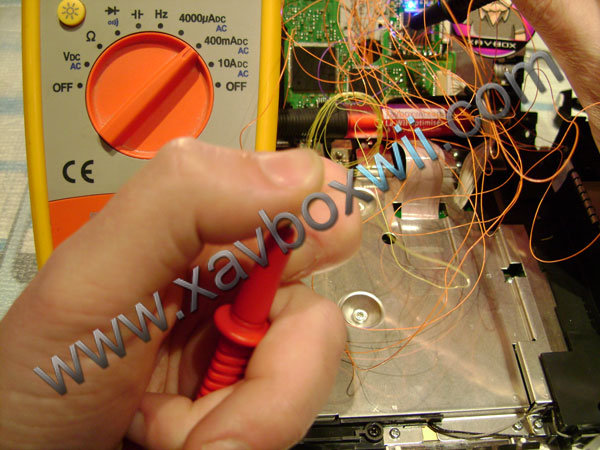

Je le tiens entre le pouce et la pointe de mon multimètre afin de mesurer l’intensité du courrant.

L’intensité relevée est de 7.6 milli Ampères seulement.
Alors mettre des gros câble pour l’alim ça ne sert a rien !
Certains doublent le câble d’alim.

Tension relevée : 3.3 volt

Intensité relevée :7.8 mA soit 0.0078 A

P=U*I soit 3.3*0.0078 = 0.026 Watt

La puce en action consomme donc 0.026 W soit 78000 fois moins qu’un radiateur de chauffage électrique. Imaginez le diamètre du câble du radiateur en comparaison avec celui de l’alim de la puce !

Mais rien ne vous empêche de faire comme la dernière photo 

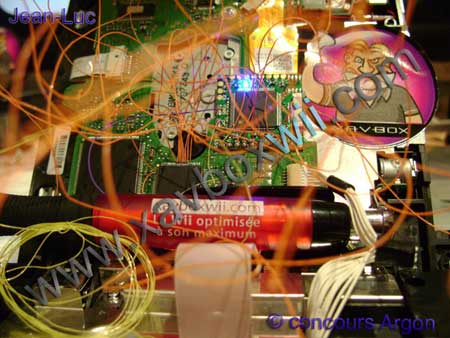

(photo qui à servit pour le concours de pose de puce Argon)
