Installation de la WiiD

Deux façons de souder la WiiD

Merci à la Team WiiD qui m'a envoyer la puce en test

Voici comment souder la puce WiiD dans votre Nintendo Wii sans tout casser... Attention, les pastilles des Wii sont assez fragiles, ne restez pas trop dessus avec votre fer à souder sinon elles vont se décoller.

Comme c'est un travail d'équipe, Miki s'est occupé de la pose de la WiiD directement sur le PCB et moi de la méthode avec les fils.

Installation de la WiiD sur le PCB :

Installation et photos réalisés par MIKI.

La puce WiiD est prévue pour être soudée directement sur PCB, mais comme vous le voyez, il y a un petit décallage entre les "pastilles" de la carte et la puce, donc il vaut mieux mettre des petits fils pour relier les trois points, ce qui nécessite une certaine maitrise du fer à souder...

Voici donc quelques photos pour vous montrer tout ça (le fil de couleur orange est "optionel", il relit le bouton Reset)

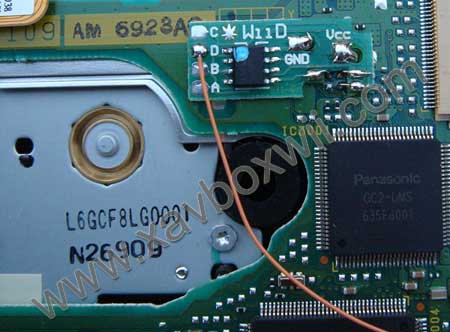

les 5 soudure	fil optionel sur le millieu du Reset

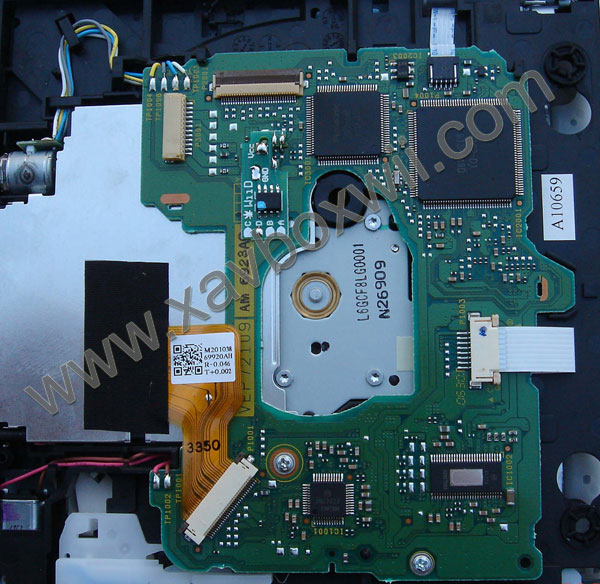

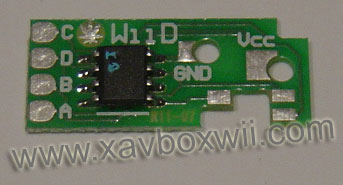

vue d'ensemble de la pose	gros plan sur la WiiD

Installation de la WiiD avec les fils :

Installation et photos par Xavbox

La soudure de la WiiD peut se faire à l'aide de 5 fils + le fil optionnel relié au bouton Reset de la Wii.

Cette façon de poser la puce me semble beaucoup plus simple, à l'aide d'un scotch double face vous pouvez le collez comme sur les photos, puis une fois la WiiD soudée, il est préférable de mettre du ruban adhésif sur la puce afin de l'isolée.

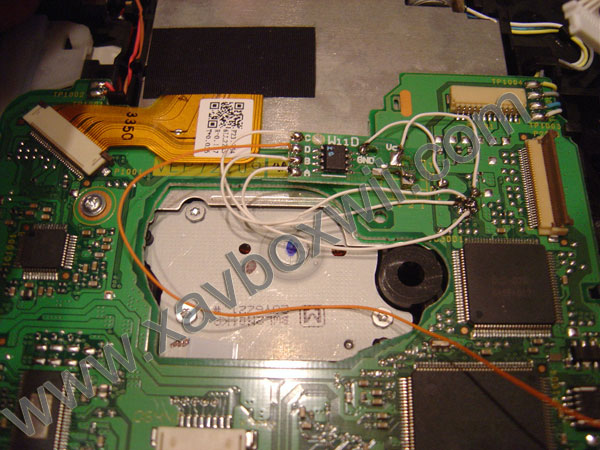

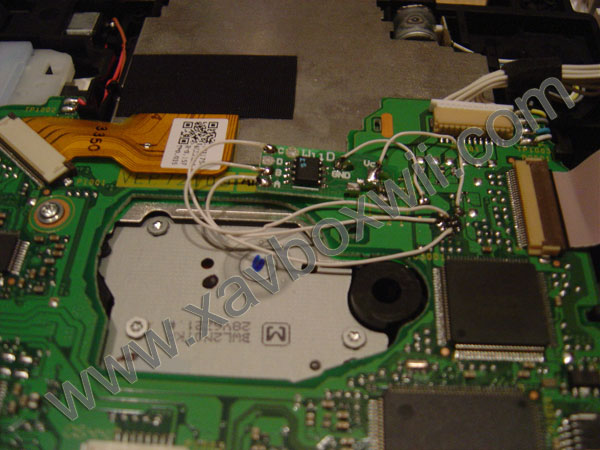

5 fils soudés directement sur la carte mère du lecteur

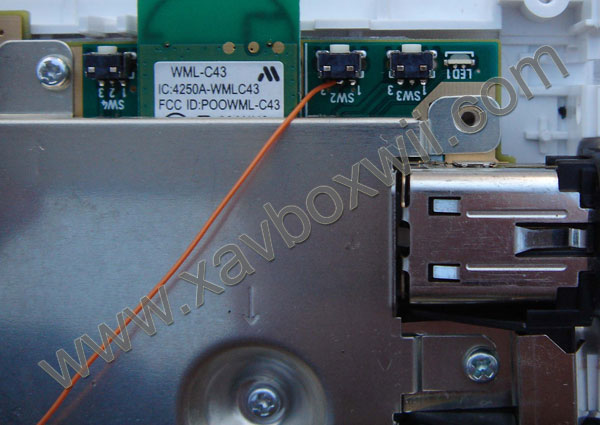

le fil orange sur le bouton Reset (il faut retirer le cache en plastique pour pouvoir le souder sur le point du milieu du bouton)

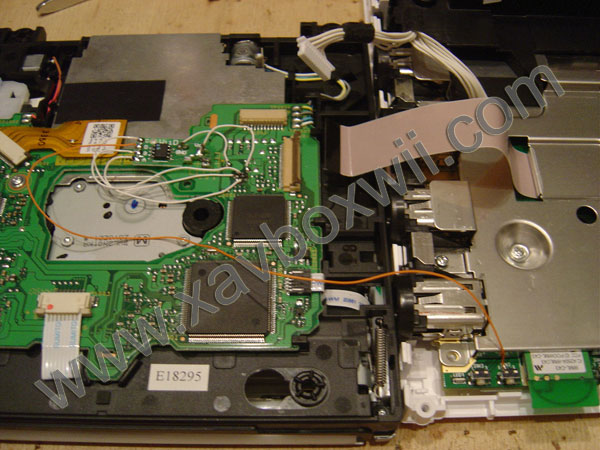

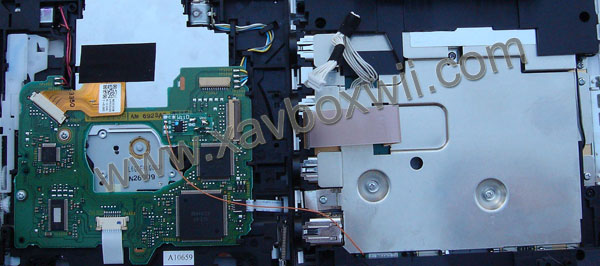

vue d'ensemble de la pose de la puce WiiD

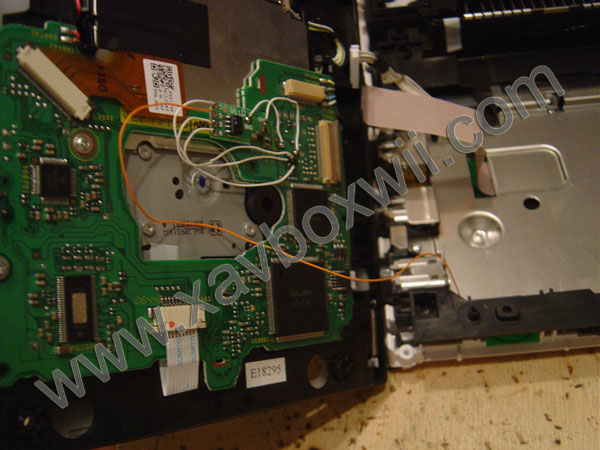

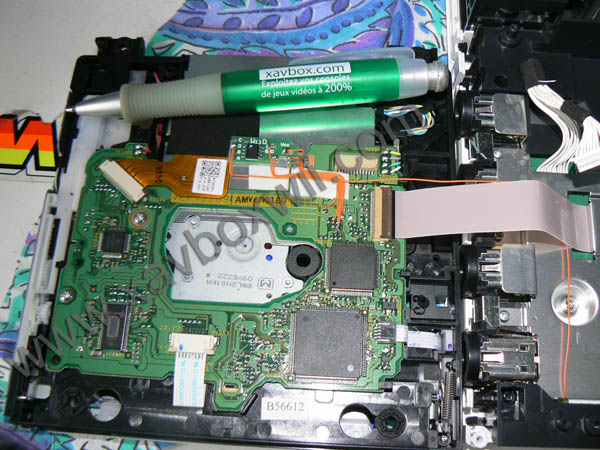

pose d'une puce WiiD par Jejeix

Mise à jour de la WiiD :

Rendez-vous sur le site officiel de la WiiD, et téléchargez la dernière version du firmware de la puce.

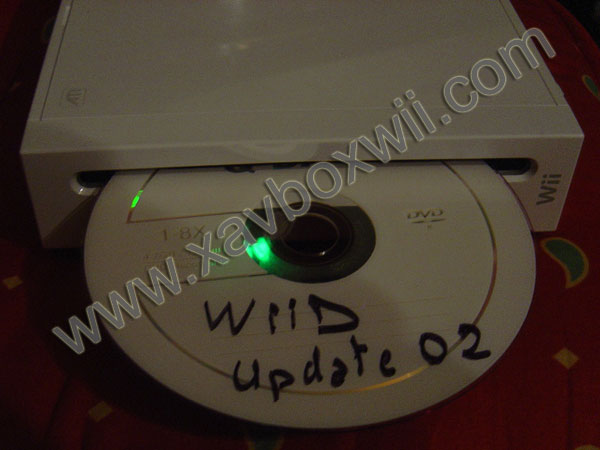

gravez le fichier ISO contenant la mise à jour du firmware sur DVD-R/+R/-RW/+RW - Allumez la Wii sans aucun disque d'inséré puis allez sur la "chaine disque"
insérez le disque de mise à jour du firmware

Le disque va tourner plusieurs seconds pendant que le firmware sera mis à jour et s'arretera.
Un message indiquant "lecture du disque impossible" va apparaître.
Ceci est tout à fait normal et signal que le firmware à été mis à jour et que l'opération est terminée.

Remise à jour du firmware :

Si pour une raison ou une autre vous voulez restaurer les paramètres d'usine de votre WiiD, suivez la procédure suivante.
Remarque : le fil D à besoin d'être soudé pour pouvoir utliser la procédure de restauration.

appuyez et tenez appuyez le bouton RESET de la Wii
allumez la Wii en appuyant sur le bouton "marche" de la Wii ou celui de la Wii Remote tout en maintenant le bouton RESET appuyé
patientez 15 secondes et relachez le bouton RESET

Toutes les mises à jour du firmware seront effacées et votre WiiD aura retrouvé les paramètres d'usine.
