Installation puce D-Right

Avec et sans soudure

Merci à la Team D-Right pour les puces envoyées

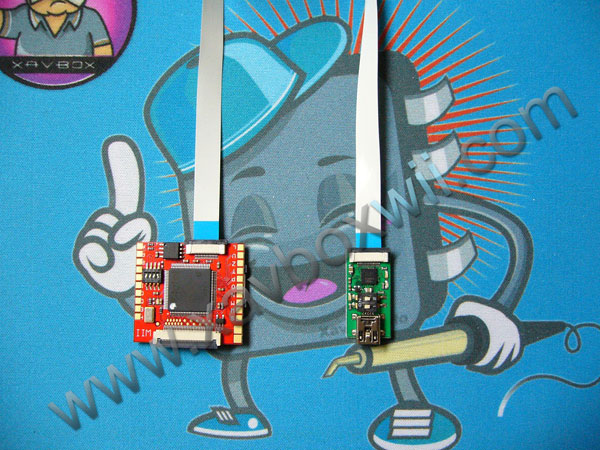

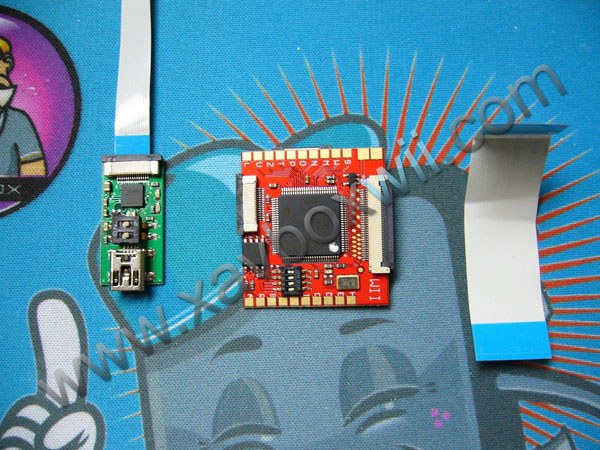

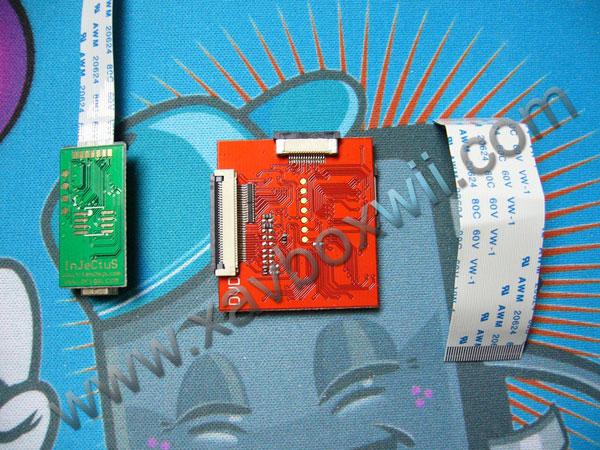

Photos et test de la D-Right par Stefoulefou

La puce d-right est par défaut programmée pour être branchée avec une nappe.

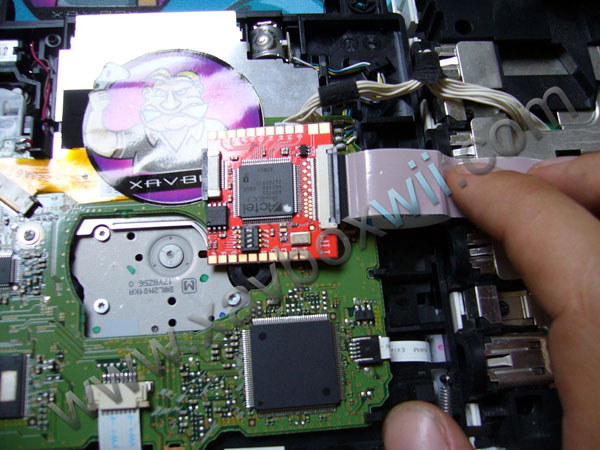

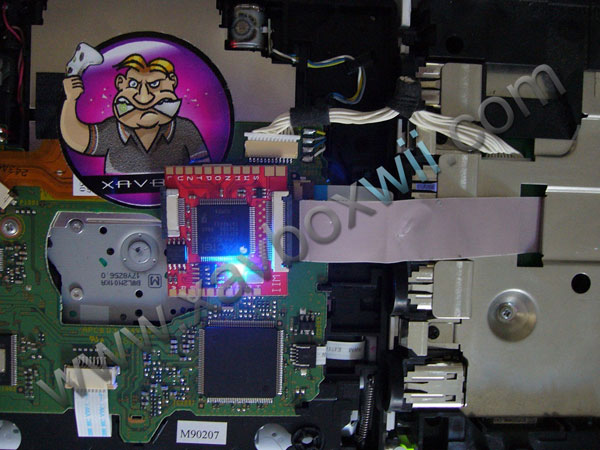

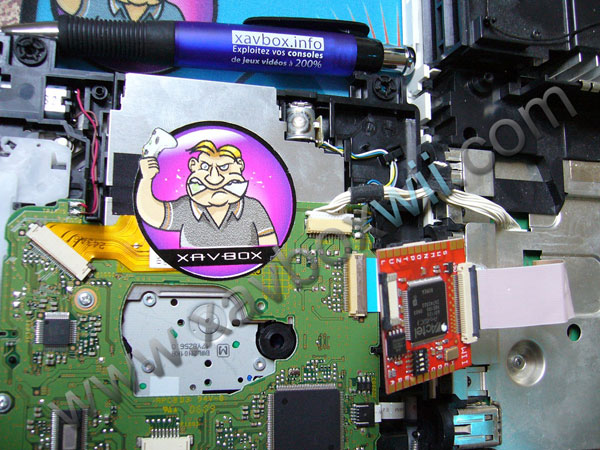

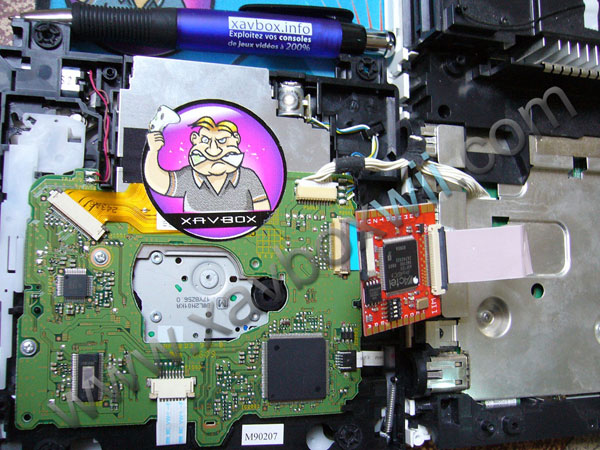

Installation de la puce d-right sur les consoles avec chipset D2nothing avec nappe.

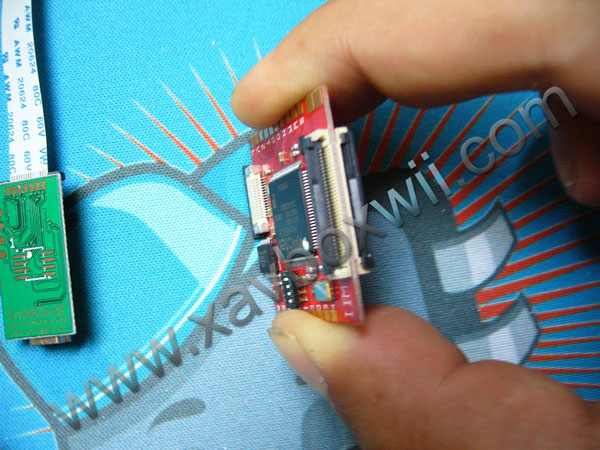

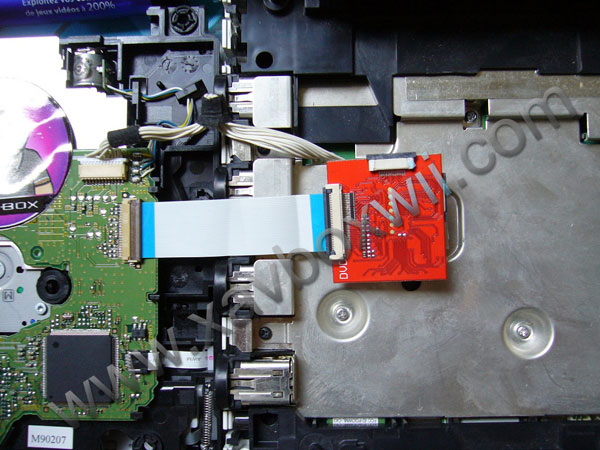

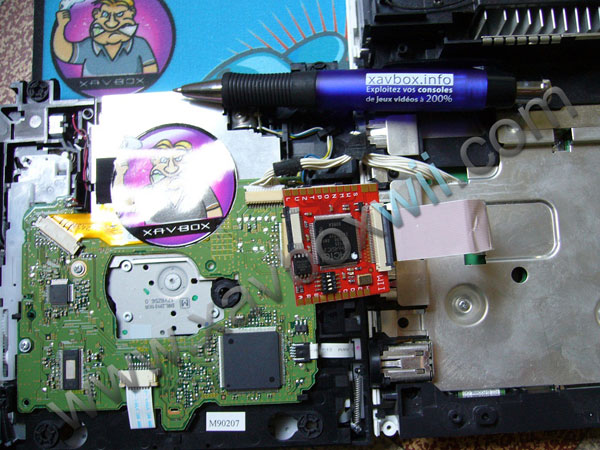

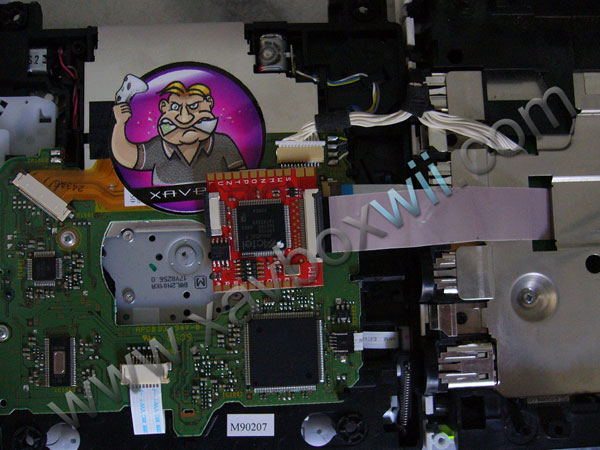

Installation de la D-Right sans soudure :

Pensez à configurer les switch (comme ici) pour que la D-Right puisse fonctionner, et mettez les nappes dans le bon sens !

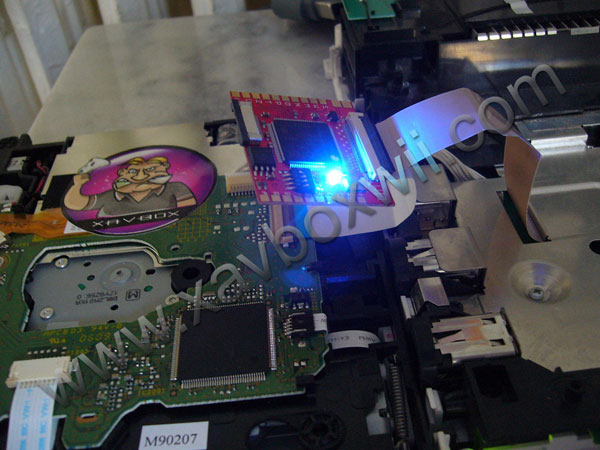

La puce fonctionne bien, mais comme toutes les puces qui se branchent avec nappe, la vitesse de lecture n’est que de 3X.

Il est fortement conseillé de reprogrammer la puce pour la souder et ainsi avoir une vitesse de 6X et une lecture des backups à la perfection.

Soudure puce D-Right :

Pour reprogrammer cette puce il vous faut un programmateur Jtag.

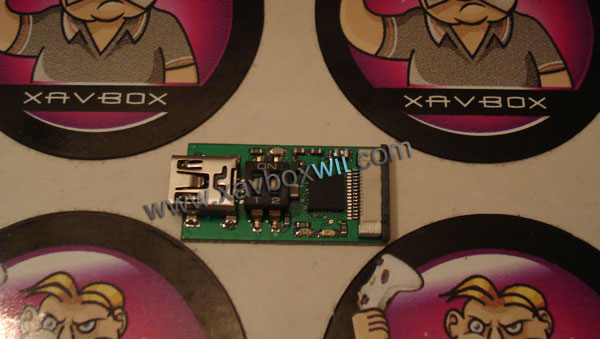

Programmateur Jtag

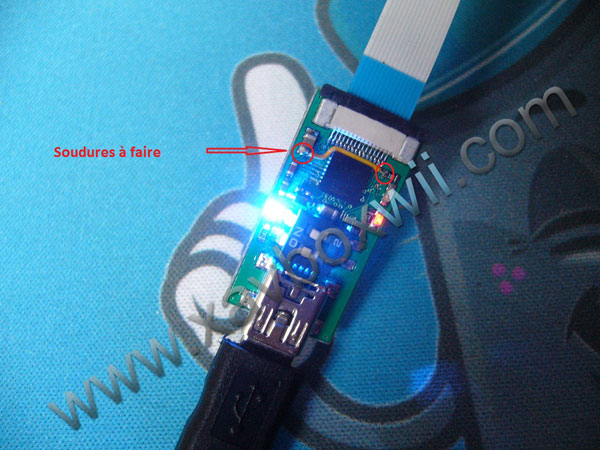

Avant d’utiliser ce programmateur il faut le modifier en faisant un pont entre deux soudures.

Il faut mettre les deux jumpers sur la position On

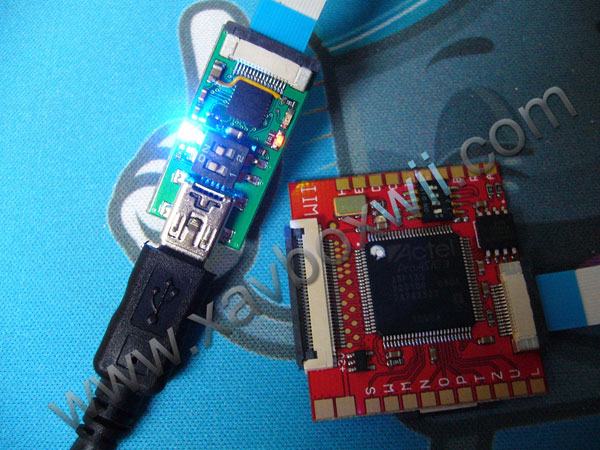

Une fois le pont réalisé vous pouvez connecter le programmateur à la puce et le brancher en USB à l’ordinateur.

Comment programmer la puce D-Right ?

Dans un premier temps, il faut aller récupérer sur le site de la team D-Right le pack D-RIGHT "6 WIRES " qui comprend :

Firmware (testé avec le 1.0) pour reprogrammer la puce et la souder avec 6 fils (fichier .bin et .dat).
Drivers compatibles avec le programmateur jtag et la puce D-right.
Le logiciel InfectusProgrammer pour programmer la puce.
Plans de soudures pour montage de la puce

Une fois que vous avez téléchargé les fichiers qui se trouvent dans le pack :

Ouvrez le logiciel InfectusProgrammer.

infectus programmer

Puis allez dans TOOLS puis cliquez sur OPENINFECUS puis sélectionnez le fichier .dat qui se trouve dans le pack D-RIGHT "6 WIRES " et cliquez sur PROGRAM. (La reprogrammation de la puce dure environ 5 minutes)

Une fois la programmation de la puce réussie, allez dans l’onglet FLASH COMMANDS du menu principal et cliquez sur ERASE et confirmer sur le message qui s’affiche.

Une fois que le message DONE s’affiche, cliquez sur WRITE FLASH et sélectionnez le fichier .bin contenu dans le pack D-RIGHT "6 WIRES " et flashez la puce. Une fois que le message DONE s’affiche, la puce est correctement programmée et prête à être soudée.

Vous pouvez maintenant souder la puce comme sur le plan fourni sur le pack D-RIGHT "6 WIRES " (et n’oubliez pas de configurer les jumpers de la puce comme expliqué sur le plan).

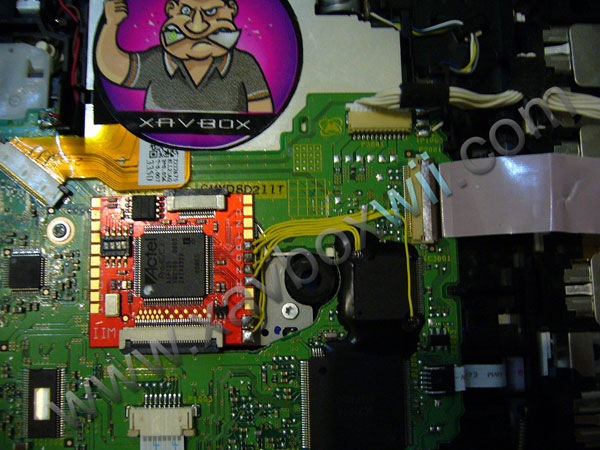

Et c’est parti pour les soudures de la puce en n’oubliant surtout pas de configurer les jumpers du D-Right par rapport à votre chipset.

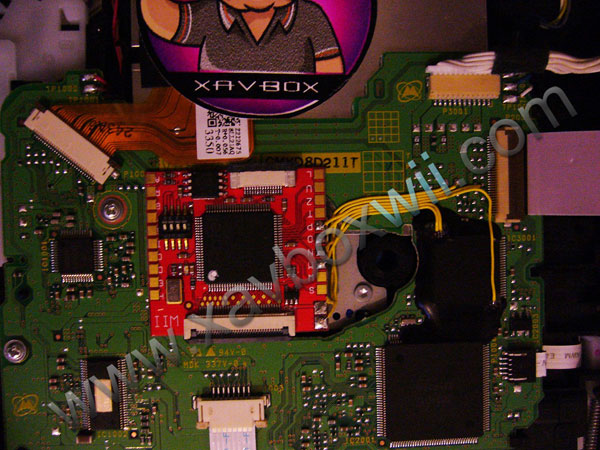

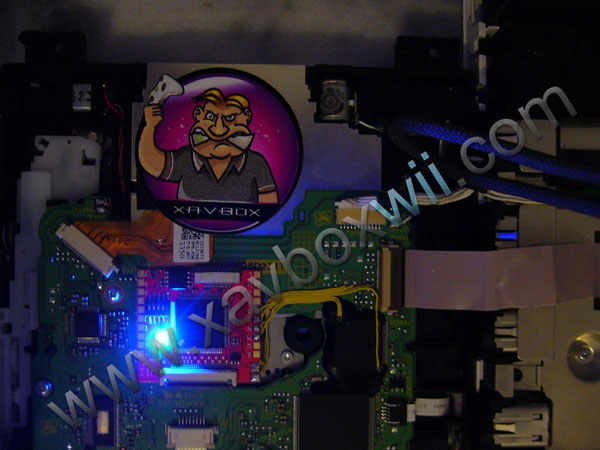

Test de la DRight sur chipset D2E résine :

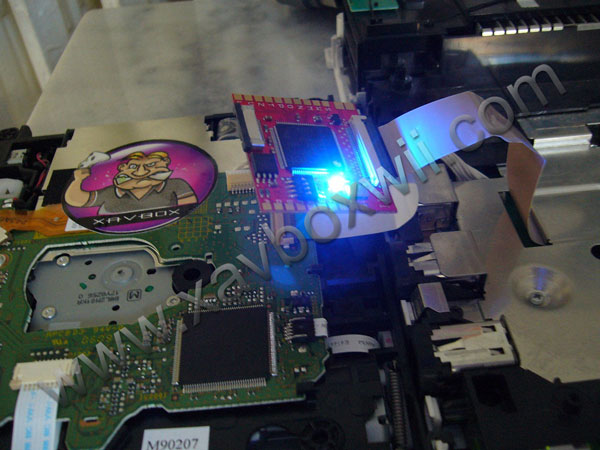

Pour vérifier l'état de la puce la D-right dispose d'une LED Bleue qui s'allume lors de la lecture de jeux originaux ou backups.

Et comme prévu, une fois la puce soudée la console lit les backups comme si c’était des originaux.

Configuration de la puce D-right :

Pour configurer la puce D-right il faut télécharger le DVD de configuration de votre région (PAL si votre console est européenne) sur le site D-right, puis le décompresser et le graver.

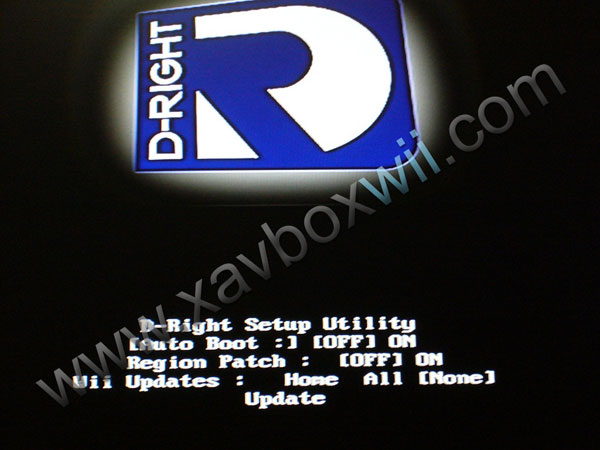

Voila à quoi ca ressemble :

Conclusion :

Cette puce fonctionne bien, de plus elle est la 1ère de sa génération à pouvoir être soudé et ainsi éviter les différents bugs et limite de vitesse des puces avec nappe. On apprécie aussi le lancement automatique des jeux à l’insertion du disque.

Test et photos réalisées par Stefoulefou au mois d'aout 2009
